ADAU1787是ADI的SigmaDSP系列处理器中的，现阶段最低延迟，最低功耗的一款，也是最新的一款，他内部集成了codec，又能自启动，可以做单芯片解决方案，是低功耗的首选，希望通过这个文档，配合开发板和USBi仿真器，10分钟让你写出第一个SigmaDSP的程序来，并以最快的速度学会开发ADI的这颗DSP！

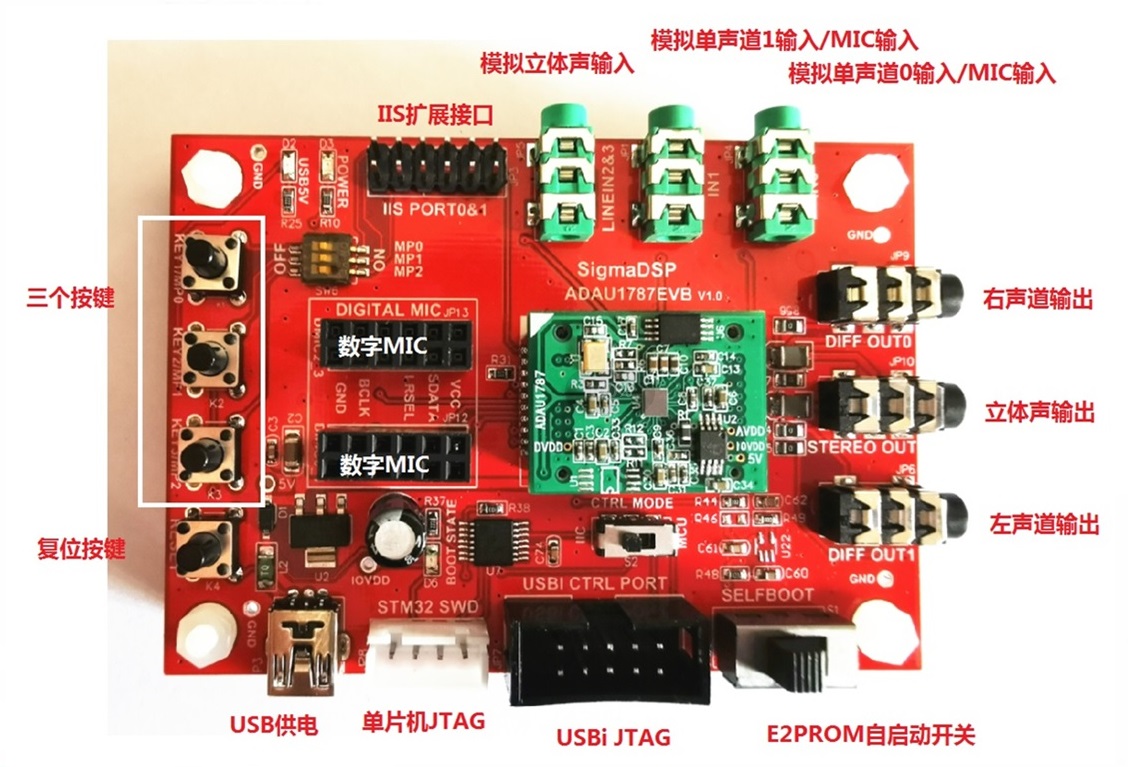

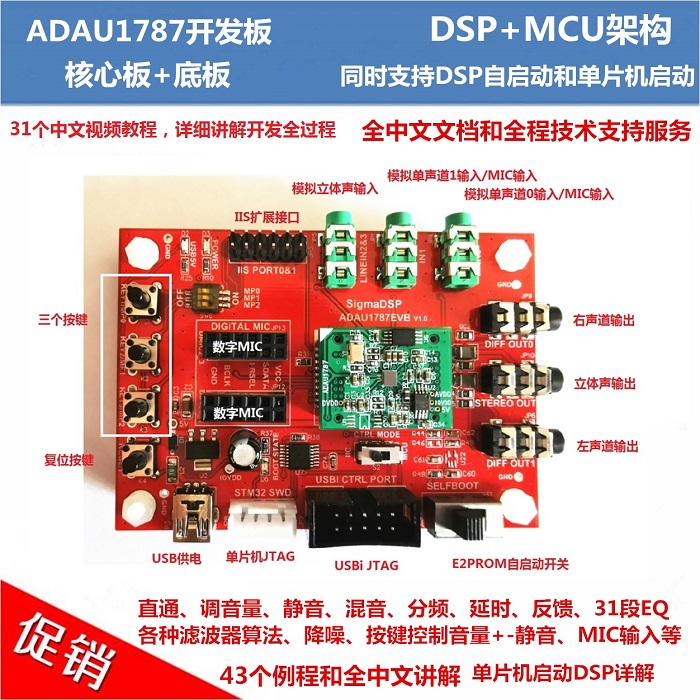

开发板采用了ADAU1787+STM32的架构，并提供了ADAU1787单芯片自启动方案，以及ADAU1787+STM32的单片机启动方案，用户可通过开关切换来自行选择。
单片机去启动SigmaDSP，是很常规设计，程序放到单片机里，有一定的加密功能，而如果你要做单片机控制DSP的功能，也势必要用到。很多新手并不知道如何来做，这个开发板将提供傻瓜式的操作，以及STM32启动DSP源码！当然，如果用户不需要单片机+DSP的设计，只需切一下开关就好了，详细请见下面的文档说明。
外设方面，我们设计了两路LINE IN，一路HP OUT，也就是通常所说的4进2出，而ADAU1787也是最多就支持到4路模拟入，2路模拟出。其中一路LINE IN做成了差分输入，一路HPOUT也并联了一组差分输出。在MIC这方面，我们做了独立的数字MIC in，以及2个模拟MIC in。
开发板设计了4个按键，通过在Sigmastudio软件中配置，可以实现复位、静音、音量+、音量-的功能。另外还预留了2排插针模式的数字音频接口（IIS）。
- SigmaDSP：ADAU1787
- MCU： STM32L011D4P（1.8V低功耗单片机）
- 4进2出：2路Line IN，1路HP out，其中1路LINE IN设计成了差分输入，1路HP OUT扩展多出了一对LR差分输出
- 4路数字MIC IN
- 2路模拟MIC IN（与差分LINE IN共享）
- 3个按键，分别为静音、音量+、音量-
- 一个USBi接口（用于ADAU1787的调试，以及开发板供电）
- 一个单片机烧写器接口（用于STM32程序烧写）
- 一个mini USB接口（用于开发板供电）（开发板支持USBi供电，在调试模式下，插上USBi即可，无需USB接口供电）
- 1.8V低功耗设计
注意，想要了解这块开发板提供什么资料，请务必看这里。
|

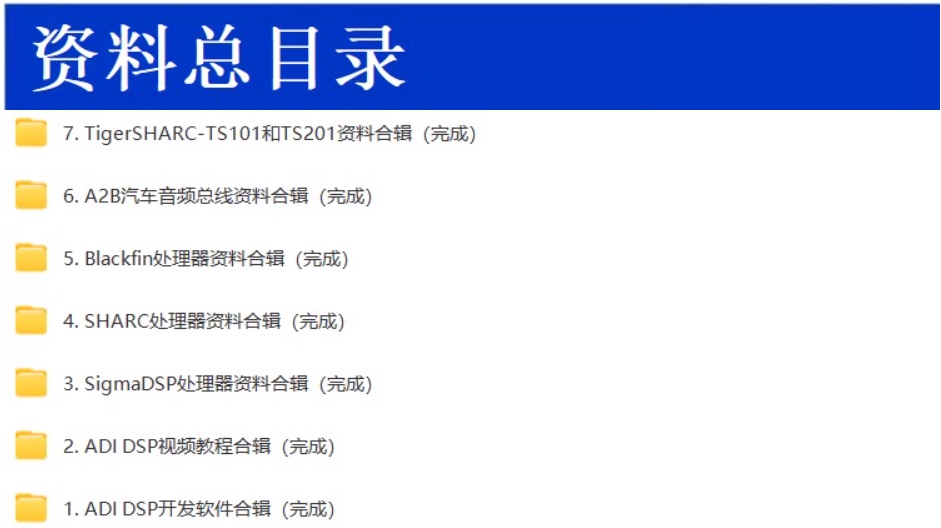

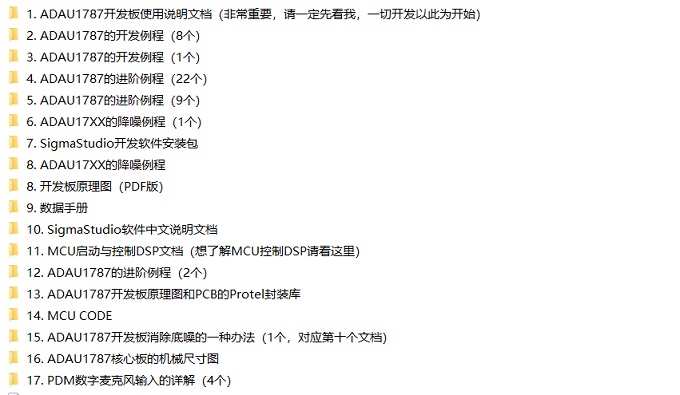

↓开发板提供的资料包↓ |
 |
|

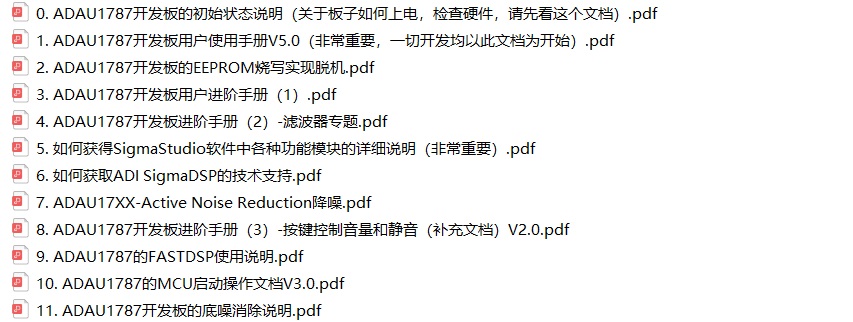

↓1. 说明文档↓ |
 |
|

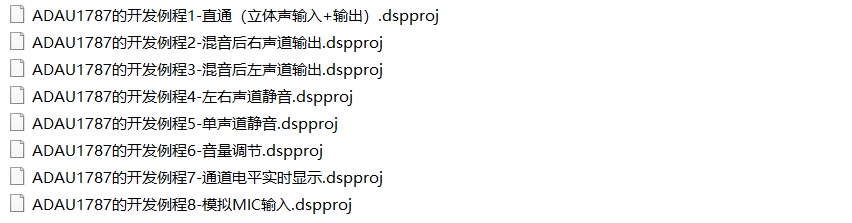

↓2. ADAU1787 CODE（8个例程）↓ |
 |
|

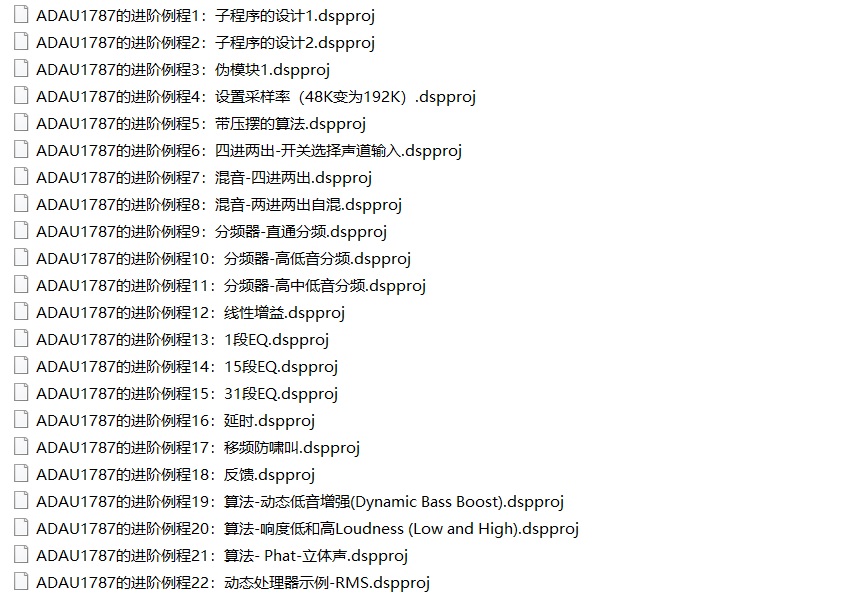

↓4. ADAU1787进阶资料包（22个例程）↓ |
 |
|

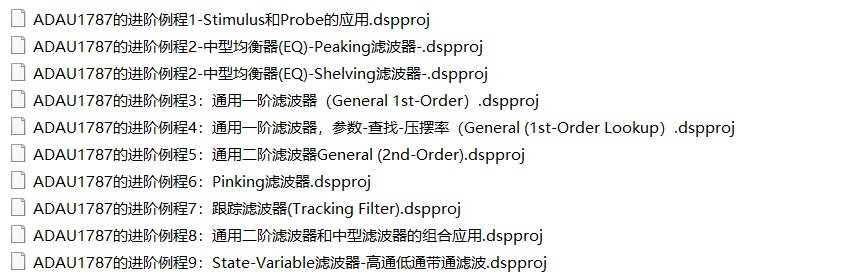

↓5. ADAU1787进阶资料包（9个例程）↓ |
 |
|

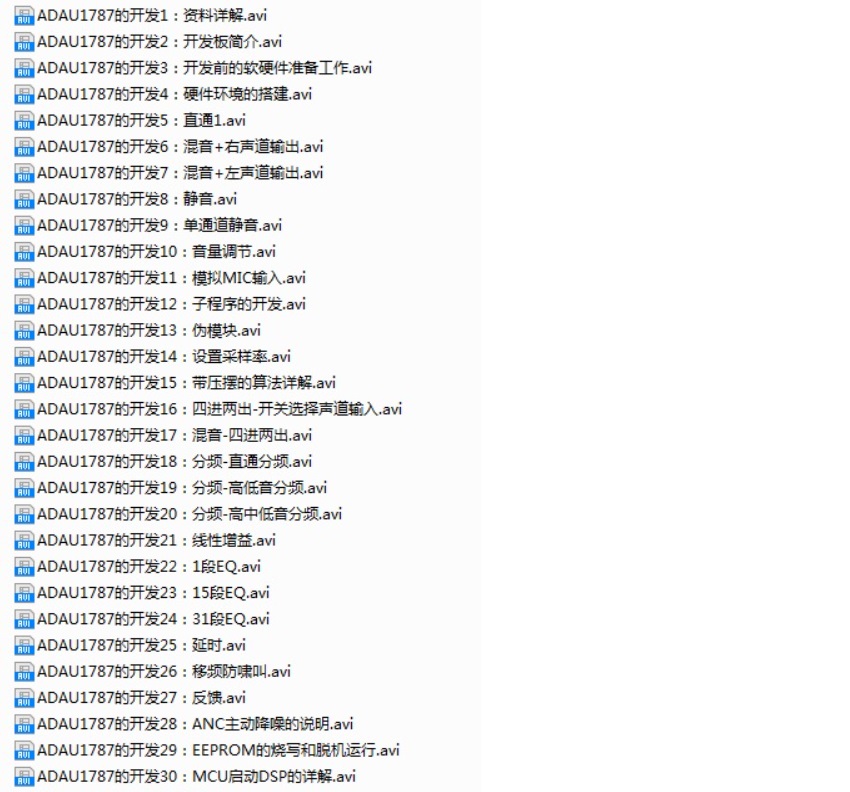

↓ADAU1787的中文视频教程（30个）↓ |
 |
