ADAU1701开发板
产品名称: ADAU1701开发板/单片机+DSP/61个源码/单片机启动源码【OpenADSP开源社区】
所属大类: SigmaDSP专区
所属小类: ADAU1701开发板
产品描述:     ADAU1701开发板, 提供61个例程,单片机控制程序,单片机启动程序!



淘宝链接

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.3ada44c9WQ0SH1&id=38231117844

特别说明

开发板的资料将会以百度网盘下载的方式提供,不再寄送资料光盘。

免费赠送SigmaDSP资料专辑!

SigmaDSP资料专辑链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.30.14ab6a87ZQxPcv&id=567897064465

最新版的开发板上集成STM32 MCU,可用于启动,控制ADAU1701,现单价为585元。

最新版提供更多的例程,并提供3年保修服务!

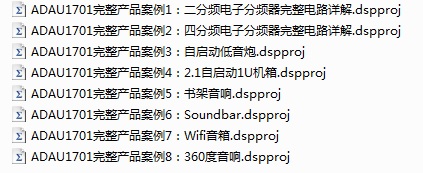

如果与USBI仿真器一起购买,赠送8个量产产品的工程源码做参考!工程源码如下:

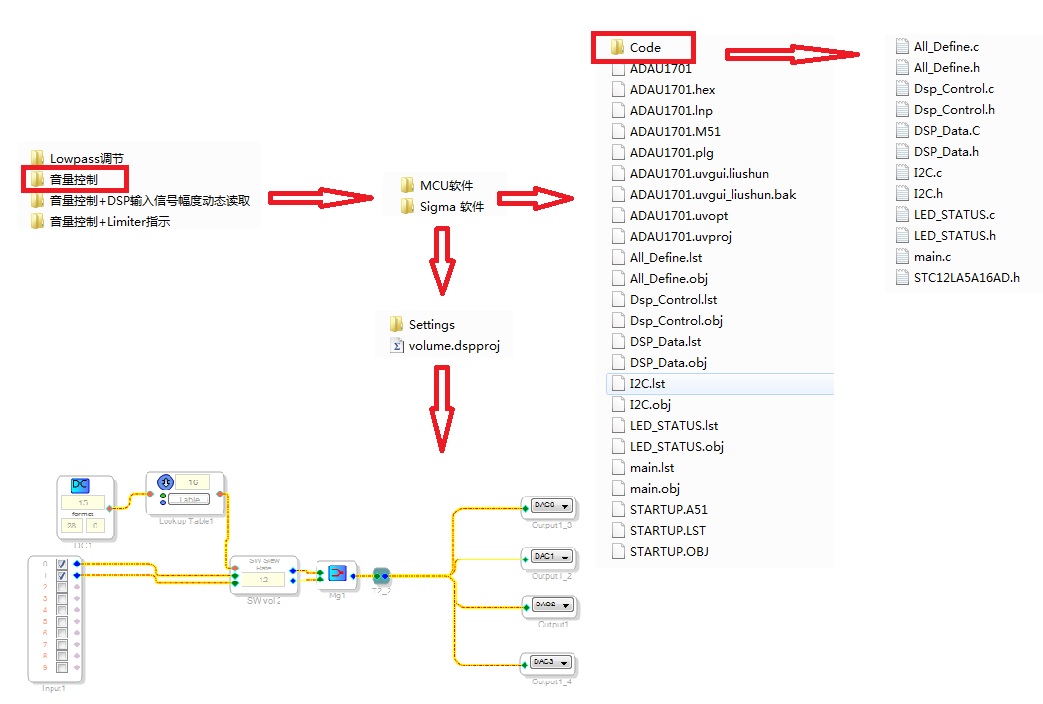

如果与USBI仿真器一起购买,赠送4个STC单片机控制ADAU1701的源码做参考,DSP初始化,safeload源码!工程源码如下:



USBi仿真器链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.1ae02dbdwkpuxd&id=38242936768



产品更新

最新推出ADAU1701进阶开发包,提供61个例程!最新提供STC单片机控制DSP的4个例程!详细请见下面的资料说明。

产品简介

ADAU1701开发板(V2)是OpenADSP开源社区开发出来的国内第一款SIGMADSP低成本开发板的升级版。此开发板集模拟音频输入/输出,I2S 数字音频输入输出,多位按键或电位器输入控制和LED灯输出指示,及自启动E2PROM等模块于一体,并支持通过USB供电或USBi仿真器供电)、MCLK输入选择(可由DSP产生或由外部MCLK输入)和E2PROM写保护等不同设置。

板上集成STM32 MCU,可用于启动,控制ADAU1701。

通过该开发板,用户可实现基本的音频系统的功能(包括简单控制和显示)实现并验证DSP内的音频处理算法。因ADAU1401、ADAU1702与ADAU1701管脚和功能全兼容,该板也可作为ADAU1401或ADAU1702的开发板使用。

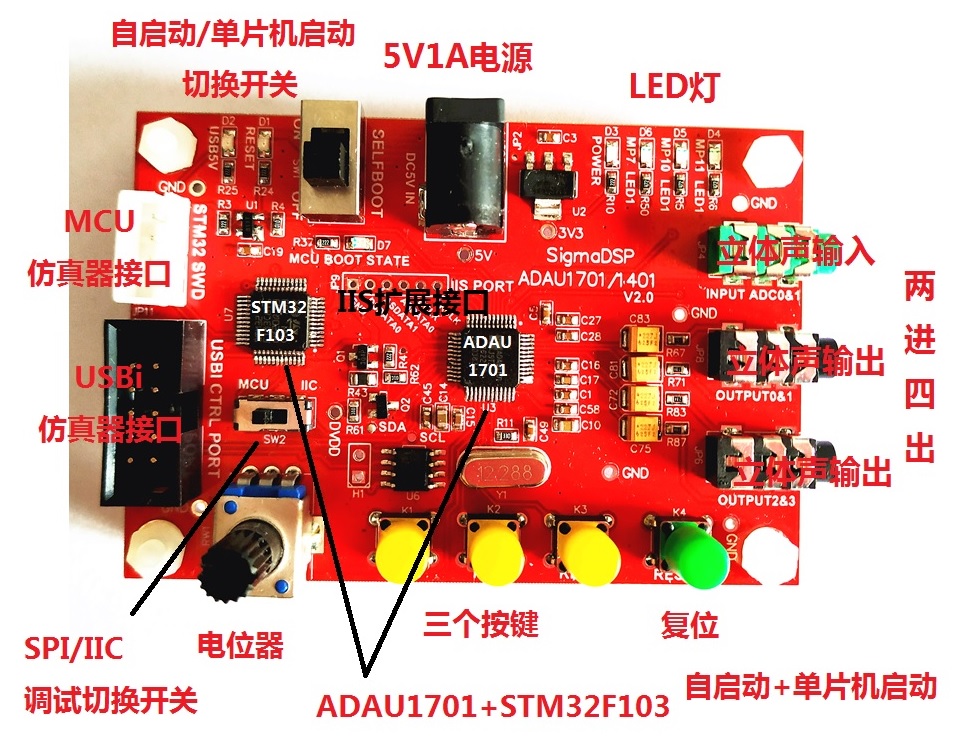

开发板图示



外设功能模块

  • SigmaDSP: ADAU1701
  • MCU:STM32F103
  • 模拟2进4出
  • 电源:LDO ADP3336(3.3V) + 三极管9012(1.8V)
  • 复位: ADM811
  • E2PROM: 24LC256/24AA256
  • 无源晶振:12.288MHz
  • 1个立体声音频输入(Φ3.5mm)(两进)
  • 2个立体声音频输出(Φ3.5mm)(四出)
  • 一个手动复位按键,3个按键输入按键
  • 一个电源指示LED灯(红),3个 LED灯
  • I2S输入输出扩展接口
  • USBi接口(10pin,2.54mm)
  • MCU JTAG接口
  • 1个电位器(0~10KOhm)

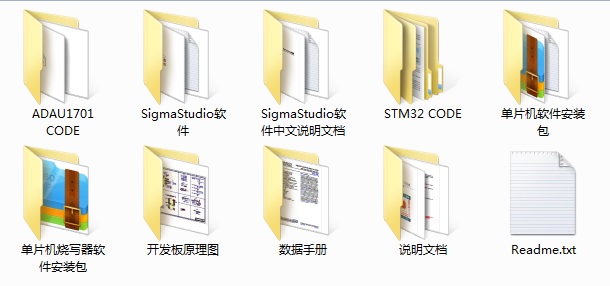

开发板资料(如何10分钟学会写出第一个例程请看这里)



  • ADAU1701 CODE: 17个例程源码
  • ADAU1701进阶资料包(2018年12月1日)(新增7个例程源码)
  • ADAU1701进阶资料包(2019年1月1日)(新增21个例程源码)
  • ADAU1701进阶资料包(2019年2月1日)(新增16个例程源码)
  • STM32 CODE:提供STM32F103启动ADAU1701的源代码
  • SigmaStudio软件:各种版本的SigmaStudio开发软件,免费安装
  • 单片机软件安装包:单片机开发软件
  • 单片机烧写器软件安装包:单片机烧写软件烧写软件
  • SigmaStudio软件中文说明文档:开发软件的中文说明文档
  • 开发板原理图:PDF版的硬件原理图
  • 数据手册:开发板器件的数据手册
  • 说明文档:详细的ADAU1701开发说明文档,单片机启动DSP的详细操作及开发说明文档
  • 视频教程:正在录制中!

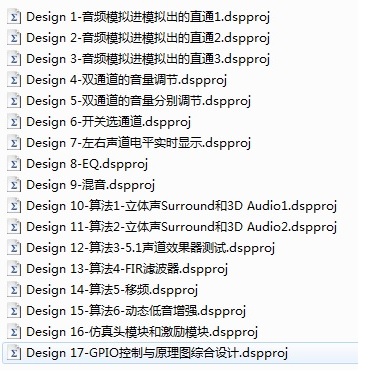

ADAU1701 Code中的例程:

  • 音频直通1
  • 音频直通2
  • 音频直通3
  • 双通道音量调节
  • 双通道音量分别调节
  • 开关选通道
  • 左右声道电平实时显示
  • EQ
  • 混音
  • 算法-立体声1
  • 算法-立体声2
  • 算法-5.1声道效果器
  • 算法-FIR滤波器
  • 算法-移频
  • 算法-动态低音增强器
  • 仿真头模块和激励模块
  • GPIO控制与综合例程

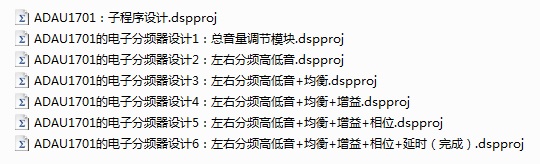

ADAU1701 进阶资料包(12月1日):电子分频器设计全过程

  • 子程序设计
  • 总音量设计
  • 左右分频高低音
  • 左右分频高低音+均衡
  • 左右分频高低音+均衡+增益
  • 左右分频高低音+均衡+增益+相位
  • 左右分频高低音+均衡+增益+相位+延时(完成电子分频器设计)

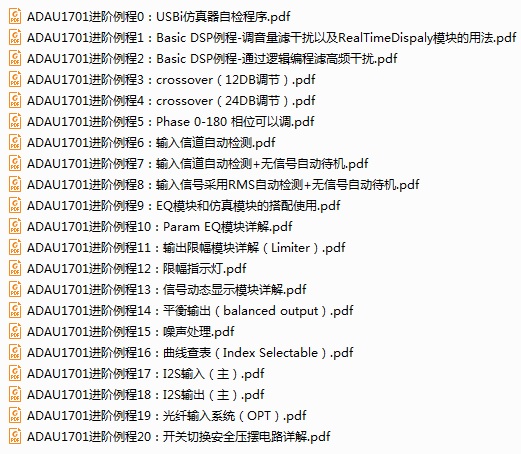

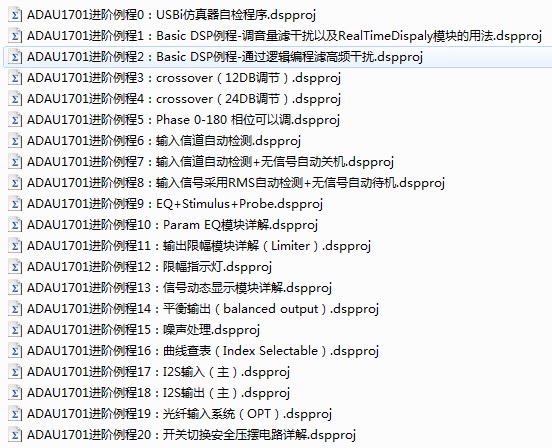

ADAU1701 进阶资料包(1月1日:21个进阶程序



ADAU1701 进阶资料包(2月1日:16个进阶程序

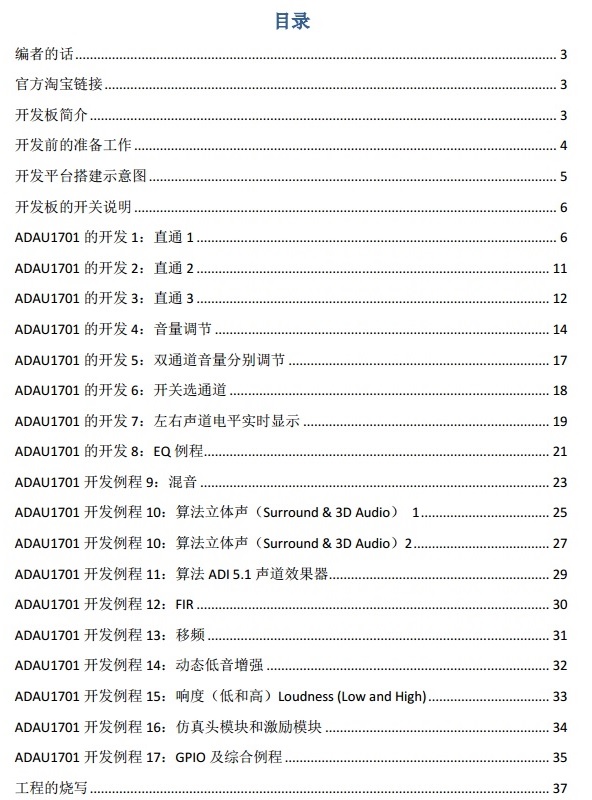

Code中的例程开发文档目录:

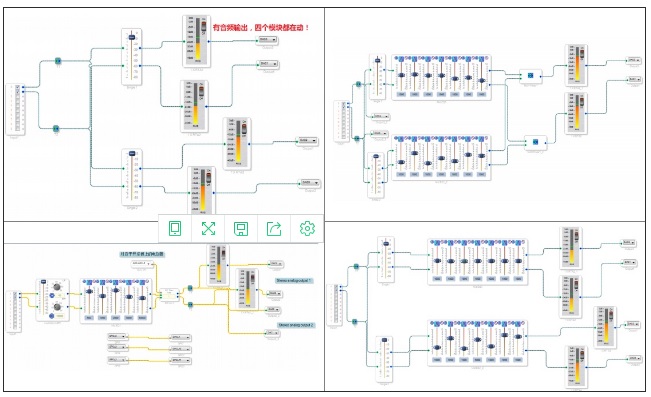

例程举例(现有61个例程,更多例程正在添加中):

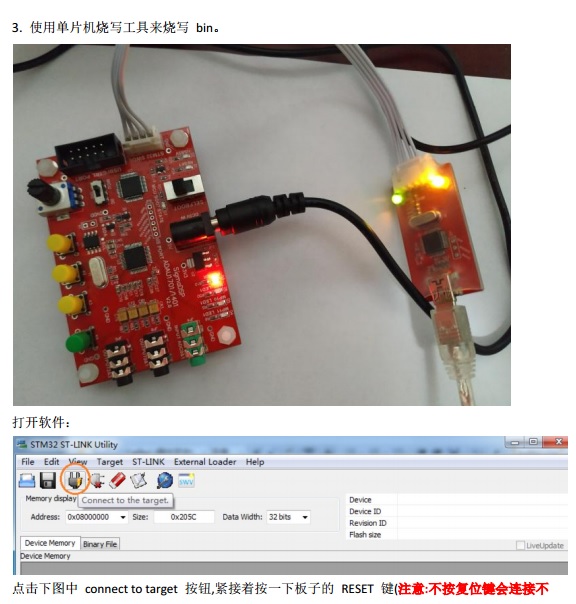

STM32 CODE的例程和文档(傻瓜式操作方法,不用懂单片机都可以实现烧写)
