ADAU1452开发板
产品名称: ADAU1452开发板/39个例程源码/全中文详解【OpenADSP开源社区】
所属大类: SigmaDSP专区
所属小类: ADAU1452开发板
产品描述:

特别说明

开发板所需要用到的硬件

ADAU1452开发板链接:

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.6646c4d6DVHrC2&id=39289236798

USBi仿真器链接:

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.49222dbdasB0Gk&id=38242936768

保修与服务

ADAU1452开发板提供 1年 保修服务,USBi仿真器提供 3年 保修服务!其中第一个月任何问题免费更换全新产品,产生的运费均有我们负责。超过一个月,保修期内任何问题免费维修,产生的运费则需由购买方负责。

现购买ADAU1452开发板,赠送SigmaDSP资料专辑!(新版发售,更合理布局,更多资料!)



2019年资料大版本更新,新增17个进阶例程和1个量产产品源码,总计将近40个音频处理例程源码。与USBi一起购买,还可以赠送4个STC单片机控制ADAU1701源码供参考学习,包含safeload等关键函数!

SigmaDSP资料专辑链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.30.14ab6a87ZQxPcv&id=567897064465

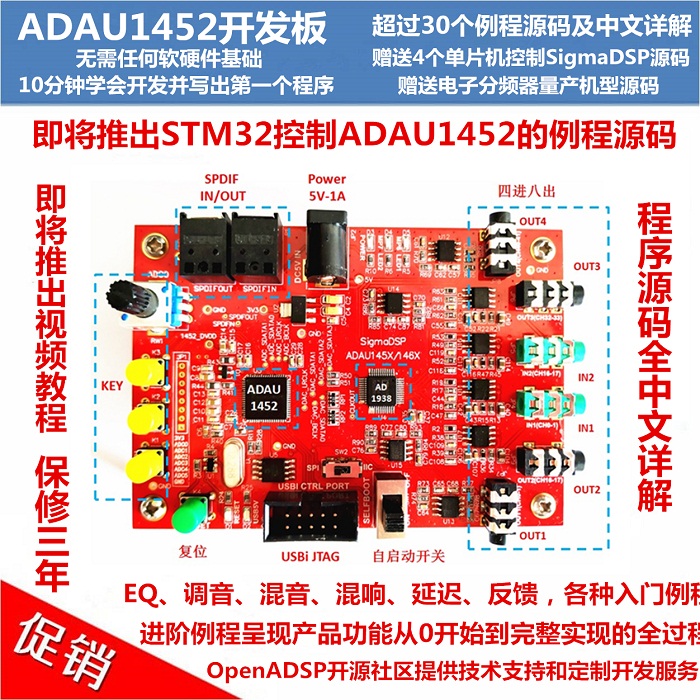

产品简介

ADAU1452开发板是OpenADSP开源社区的低成本的SIGMA300 ADAU145X开发板。此开发板集模拟音频输入/输出,I2S 数字音频输入,SPDIF光纤收发模块,多位按键或电位器输入控制和LED灯输出指示,及自启动SPI E2PROM等模块于一体,并支持通过跳线来配置供电方式(USB供电或外部5V DC供电)、E2PROM写保护等不同设置。

通过该开发板,用户可实现基本的音频系统的功能(包括简单控制和显示)实现并验证DSP内的音频处理算法。

因ADAU1450、ADAU1451、ADAU1452与ADAU1466管脚和功能全兼容,该板也可作为ADAU1450或ADAU1451和ADAU1466的开发板使用。

产品配置

  • SigmaDSP: ADAU1452,300MHz
  • 音频ADC: AD1938 (4进8出)
  • 电源:LDO ADP3338(3.3V)
  • 复位: ADM811
  • E2PROM: 25LC512
  • 无源晶振:12.288MHz
  • 2个立体声音频输入(Φ3.5mm)
  • 4个立体声音频输出(Φ3.5mm)
  • 1对SPDIF光纤收发器
  • 一个手动复位按键,3个MP输入按键
  • 一个电源指示LED灯(红),3个MP LED灯
  • 1个双排I2S输入接口(6*2pin,2.54mm)
  • USBi接口(10pin,2.54mm)
  • 1个电位器(AUX ADC, 0~5KOhm)

配套资源(开发板提供什么资料请看下面的详细说明)

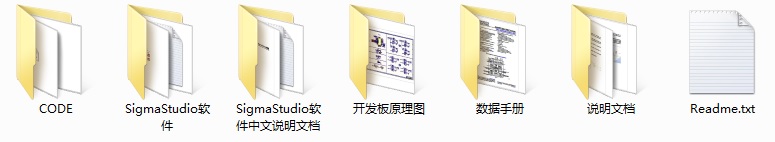

资料光盘:

  • CODE:ADAU1452的入门代码:例程21个
  • ADUA1452补充代码(2019年1月1日):例程9个
  • ADAU1452补充代码(2019年2月1日):例程8个,详细讲解了一个电子分频器的开发流程
  • ADAU1452量产产品源码:电子分频器
  • SigmaStudio软件:SigmaStudio软件安装程序(最新的4.1版)
  • SigmaStudio软件中文说明文档:软件的中文详细说明文档
  • 开发板原理图:开发板的PDF版原理图
  • 数据手册:板卡使用器件的数据手册,pdf文件

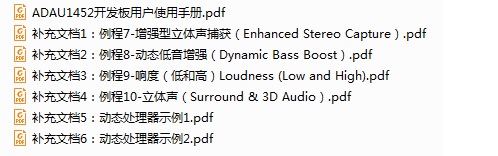

  • 说明文档:板卡使用说明文档,例程详细说明文档

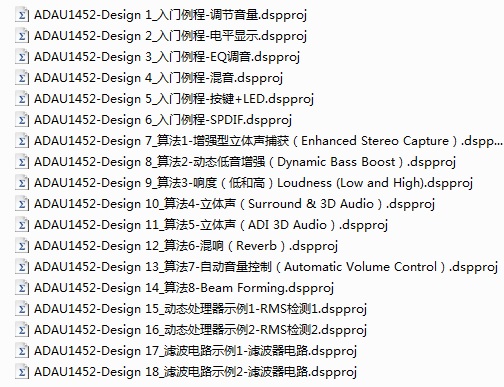

其中CODE文件夹内包含

  • 6个入门例程
  • 8个算法模块使用例程
  • 2个动态处理例程
  • 2个滤波电路例程
  • 新例程陆续增加中...

说明文档文件夹内有详细的操作使用说明文档,每一步均有截图,可通过文档顺利搭建出所有的例程。

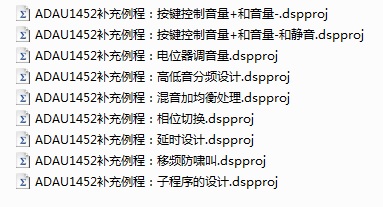

新增进阶例程2019年1月:

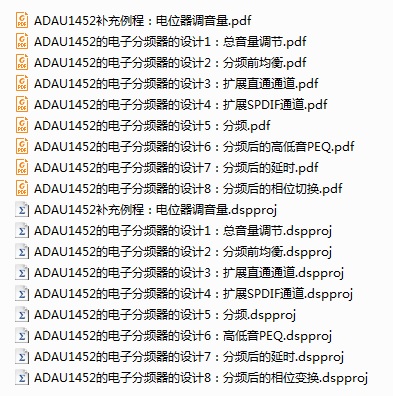

新增进阶例程2019年2月:

基础配件:

  • USB线缆一根
  • 5V/1A DC电源一个
  • 铜支柱四根(2cm高)
  • 音频线两根
  • SPDIF线两根

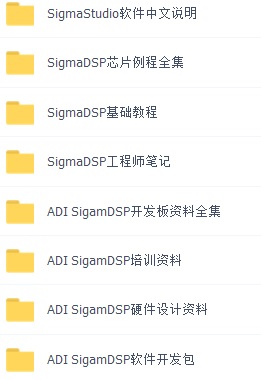

附赠SimgaDSP资料全集,内容如下:

  • Simgastudio软件中文说明
  • SigmaDSP芯片例程全集
  • SigmaDSP基础教程
  • SigmaDSP工程师笔记
  • ADI SigmaDSP开发板资料全集
  • ADI SigmaDSP培训资料
  • ADI SigmaDSP硬件设计资料
  • ADI SigmaDSP软件开发包

如下图:

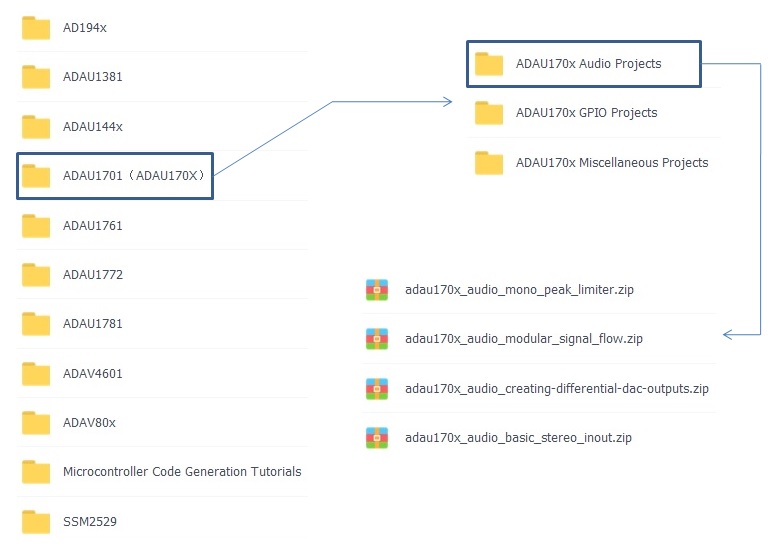

其中”SigmaDSP芯片例程全集”包含的例程如下(以ADAU1701为例):

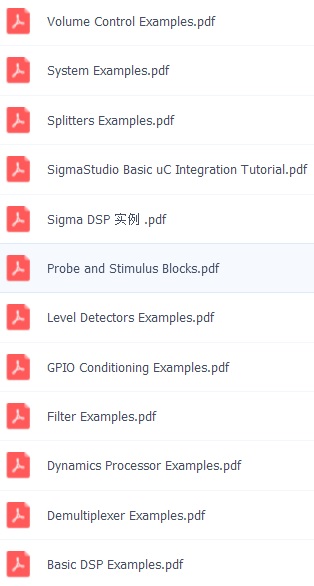

“SigmaDSP基础教程”文件夹内包含了:

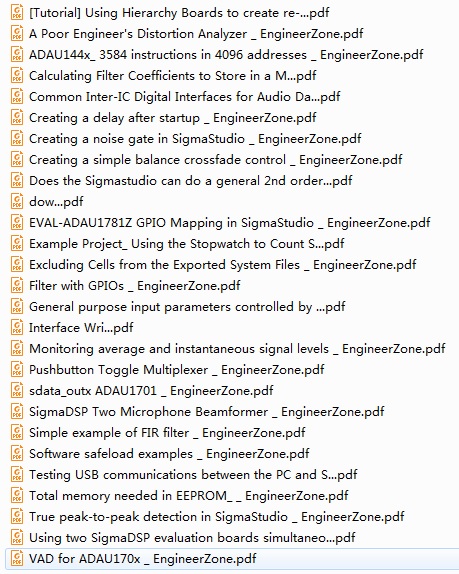

“SigmaDSP工程师笔记”文件夹内包含了非常多的经典技术问答文档,如下:

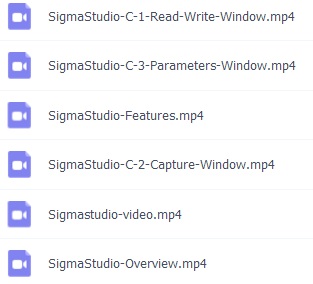

“ADI SigmaDSP培训资料”文件夹内包含了几个SigmaStudio软件的视频教程:



其他就不再罗列了。
