21489开发板
产品名称: 21489开发板/原厂ADZS-21489-EZLITE复制版
所属大类: SigmaDSP专区
所属小类: 21489开发板
产品描述:     OpenADSP开源社区最新推出全功能21489开发板,此开发板为ADI原厂21489开发板的复制品,在原有功能的基础上更支持了USBi下载器!

特别说明

开发板淘宝链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.20b040d8CoUlVP&id=539694123232

开发板提供了超过50个例程源码,全中文教程,从0开始手把手教您开发21489!

开发板为ADI原厂ADZS-21489-EZLITE的完整复刻板,但价格只是原厂开发板的三分之一!原厂开发板订货周期6-12周,我们提供复刻版的现货供应!

开发板调试所需的仿真器或下载器需要单独购买,我们提供了以下供选择:开发板和AD-HP530ICE、AD-HP560ICE、ADZS-ICE-1000仿真器同时购买,可获200元现金优惠!(USBi仿真器无优惠)



 Blackfin、SHARC通用仿真器,点上图进仿真器页面
最高性能ADI仿真器,点击上图进仿真器页面


 Blackfin、SHARC通用仿真器,点上图进仿真器页面
最高性能ADI仿真器,点击上图进仿真器页面



开发板特别说明(新手请一定先看我)

    经常有人问,2147921489这一类的ADI SHARC DSP到底应该怎么开发?我需要哪些硬件,板子用什么,仿真器用什么,会用到哪些软件?既然有这么多的问题,我们索性就做一款21489开发板,用全中文来讲解如何从0开始,开发此类芯片。开发板,仿真器,软件,系统,一步一步来,争取在这个开发板上就把以上所有问题解决掉。

    首先明确一下,要做2147921489的开发,从方式上来讲,目前只有两种方式。

      第一种是完全自己编程,自己用CC++等语言来写程序代码。此类开发,软件上你会使用Visual DSP++或者CCES,全部自己写代码编程,当然ADI提供了一些例程供参考。使用这种方式,硬件上则必须一定要用AD-HP530ICE这类的仿真器来做调试,这类仿真器又叫JTAG仿真器,只有他能够支持在VDSP或者CCES软件下做开发,以及烧写程序等全部的功能。软件则只能使用VDSP或者CCES

    第二种是自我编程+图形化编程,使用CCES做固件开发,并使用ADI的音频专用软件sigmastudio画图做各种音效的图形化程序开发(如混响、均衡、增益、反馈、延时等),最后二者程序融合形成可执行文件,再下载到板子上去运行。这种开发方式,CCES的固件开发一定必须只能使用AD-HP530ICE这种JTAG仿真器做,Sigmastudio图形化开发则一定必须只能使用usbi调试器做,然后2个软件开发完成之后合二为一,融合成可执行得文件,再由AD-HP530ICE这种JTAG仿真器下载到板子上。

    所以这里就解答了很多很多用户的疑问,到底用哪个仿真器做2147921489的开发呢,只用USBi可不可以?正确答案就是:不管你是用第一种,还是第二种方式,AD-HP530ICE这种JTAG仿真器都是必须一定要用到的仿真器。而如果你用第二种开发方式,则不仅仅是需要AD-HP530ICE这种JTAG仿真器,还一定必须非得要一个USBi调试器,才可以完成所有的开发工作。

      综上所述,SHARC的开发当下就这两种方式,谁都绕不过去。OP将会基于ADSP-21489-EVB开发板,AD-HP530ICE仿真器,USBi仿真器,CCES软件,VDSP软件,SigmaStudio软件,全面阐述如何使用这两种开发方式来对21489进行开发的。

开发板简介

    开发板采用了核心板+底板的设计模式,核心板为21489最小系统板,考虑到用户对flash的不同需求,提供了NORflashSPIflash两种,这两种均可作为BOOT用。底板为SHARC通用底板,可对接2148921479核心板。底板通过AD1938,实现了模拟音频的48出,同轴SPDIF输入输出,串口通讯,按键和LED灯等功能。

      特别注意:开发板完全遵循了ADI原厂开发板ADZS-21489-EZLITE的硬件设计,所以可以无缝支持ADI原厂提供的所有例程!

开发板主要器件

核心板主要器件包含:

  • DSP:ADSP-21489KSWZ-4B
  • SDRAM:48LC16M16A2,16MB,采用16bit模式(或pin兼容程序兼容的其他型号)
  • NORflash:S29AL016J70TF102,8bit模式(或pin兼容程序兼容的其他型号)
  • SPIflash:M25P16,8bit模式(或pin兼容程序兼容的其他型号)
  • JTAG接口:符合ADI EE68标准的14pin JTAG仿真器调试接口,可接AD-HP530ICE仿真器
  • 复位按键、复位指示灯、电源指示灯、两排扩展接口公口(用于接底板)

音频底板主要器件包含:

  • 音频codec:AD1938,4进8出
  • 电源模块
  • 电源接口:5V2A-3.5电源
  • 模拟4进8出接口
  • SPDIF输入输出接口
  • 标准串口
  • 符合ADI原厂标准的10pin USBi JTAG调试口,可接USBi仿真器
  • 3个按键
  • 3个LED灯
  • 电源总开关
  • BOOT开关

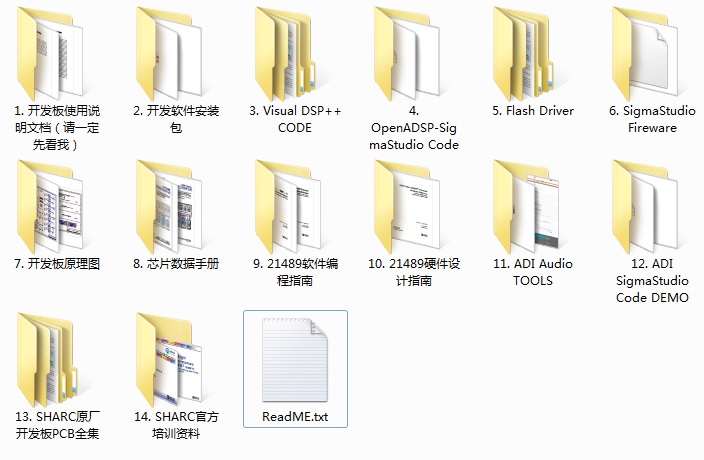

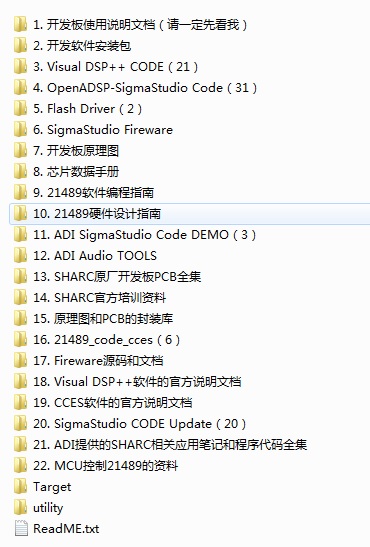

开发板提供的资料(想了解开发板提供了哪些例程等详细资料,请看这里)

1. 开发板使用说明文档(请一定先看我):开发板详细使用说明文档,内含21489的开发详解,新手请一定首选阅读此文件夹内的文档,按照文档来操作。

2. 开发软件安装包:21489开发所需要的所有开发软件,文档中均有其安装方法。特别注意,Visual DSP++和CCES软件需要注册,新手安装之前请详细阅读文档一。特别是CCES软件,如果不能正确安装,就只能重装系统了,文档一中有详细说明。

3. Visual DSP++ CODE:VDSP软件下自己编程写程序的例程,文档一中均有详细说明。

4. OpenADSP-SigmaStudio Code:OP撰写并提供的SigmaStudio软件下的图形化编程例程,文档三中均有详细说明。

5. Flash Driver:开发板Flash编程与烧写所需要的驱动,文档二中均有详细说明。

6. SigmaStudio Fireware:图形化编程时需要用到的fireware,文档三种有详细说明。

7. 开发板原理图:PDF版的开发板原理图。

8. 芯片数据手册:21489数据手册。

9. 21489软件编程指南:ADI提供的,21489自己编程写程序时的官方编程指南。

10. 21489硬件设计指南:ADI提供的,21489硬件设计指南,寄存器详细说明均在此文档中。

11. ADI SigmaStudio Code DEMO:ADI公司官方提供的SigmaStudio下的FFT例程和说明文档,用户如有兴趣可自行研究,非开发板级资料。

12. ADI Audio TOOLS:ADI公司官方提供的SHARC AUDIO模块开发包,用户如有兴趣可自行安装学习使用,非开发板级资料。

13. SHARC原厂开发板PCB全集:OP收集的ADI公司原厂开发板的PCB设计全部文件,是可以拿去直接生产的完整文件,用PADS画的,非开发板级资料。

14. SHARC官方培训资料:ADI早期SHARC客户培训时的PPT,有兴趣的用户可以看一下,非开发板级资料。

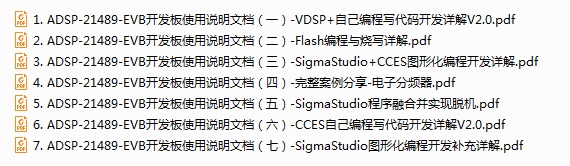

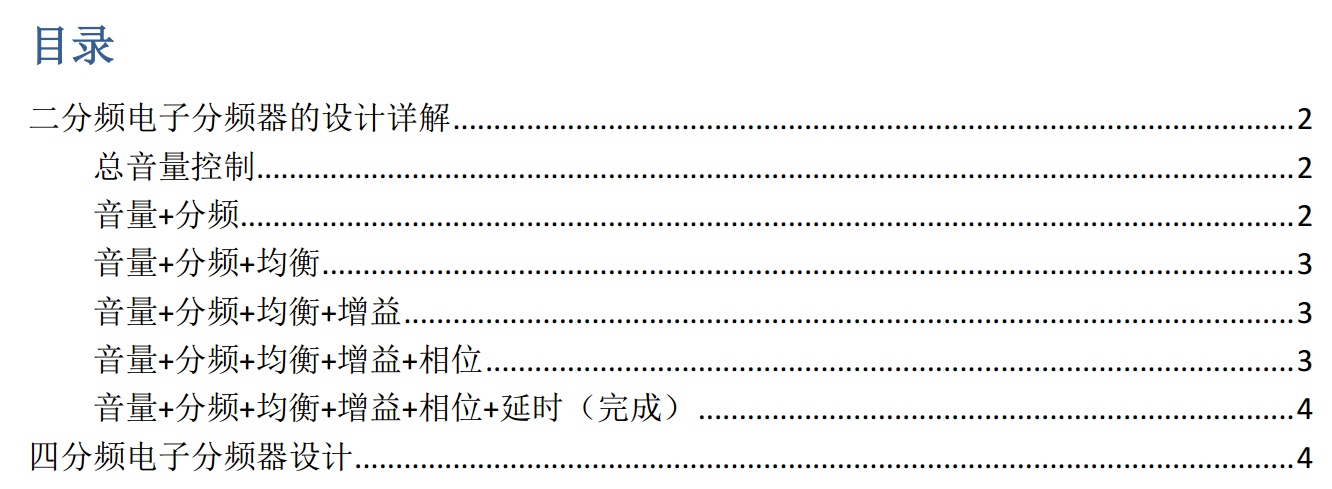

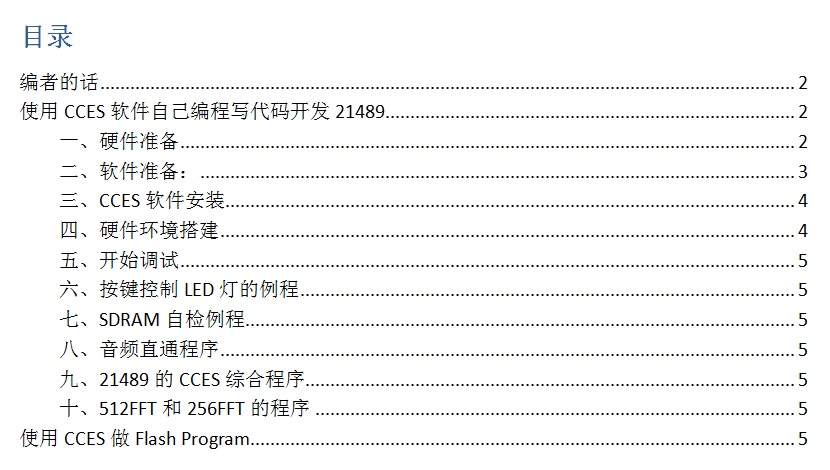

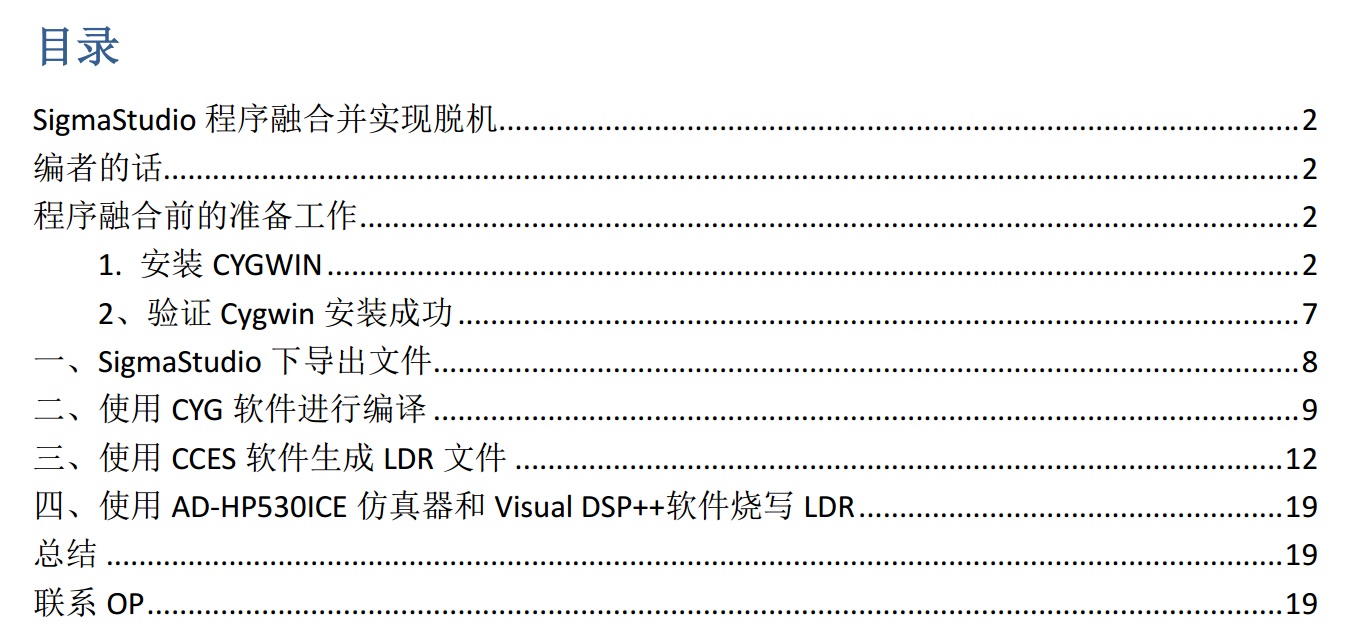

1. 开发板使用说明文档:目录一、二、三、四、五,五个文档详细说明21489的开发全过程

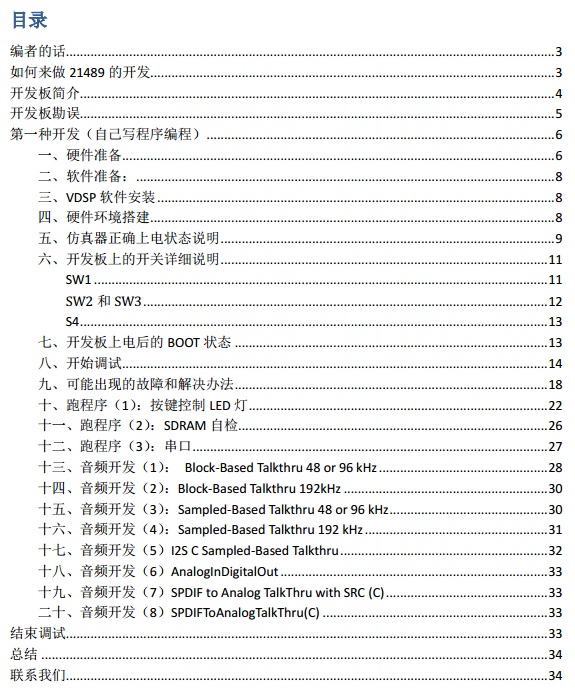

文档一:

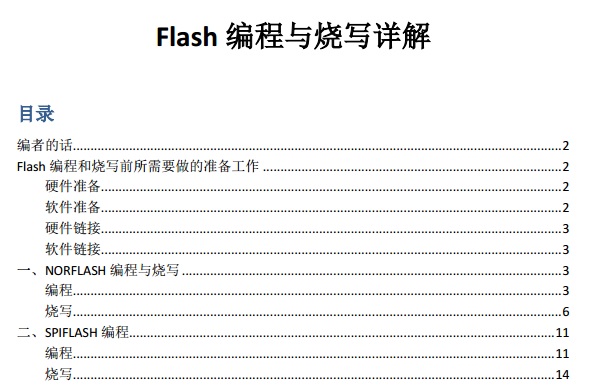

文档二:

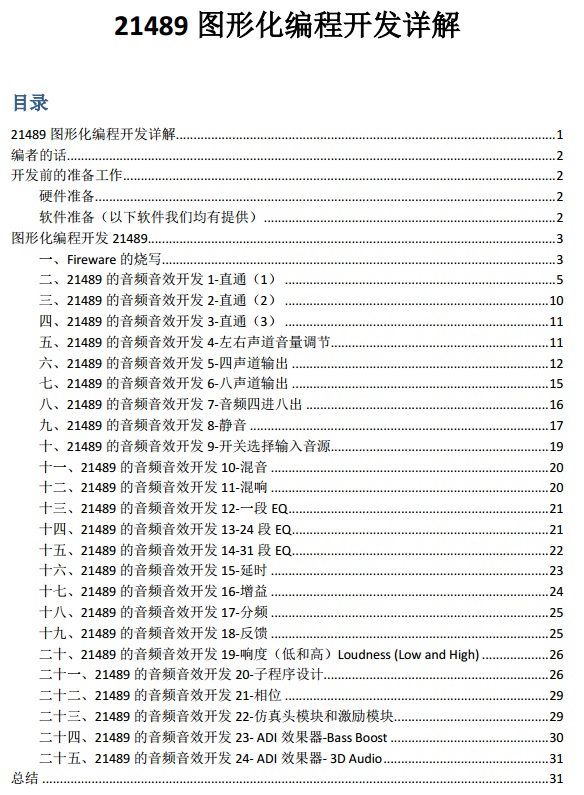

文档三:

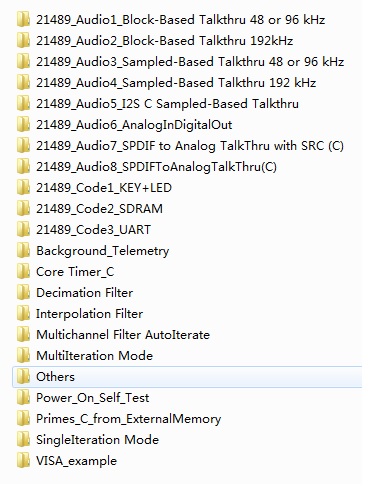

3. Visual DSP++ CODE:(21个例程,文档一中有中文详解)

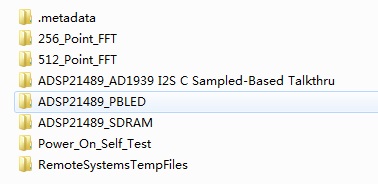

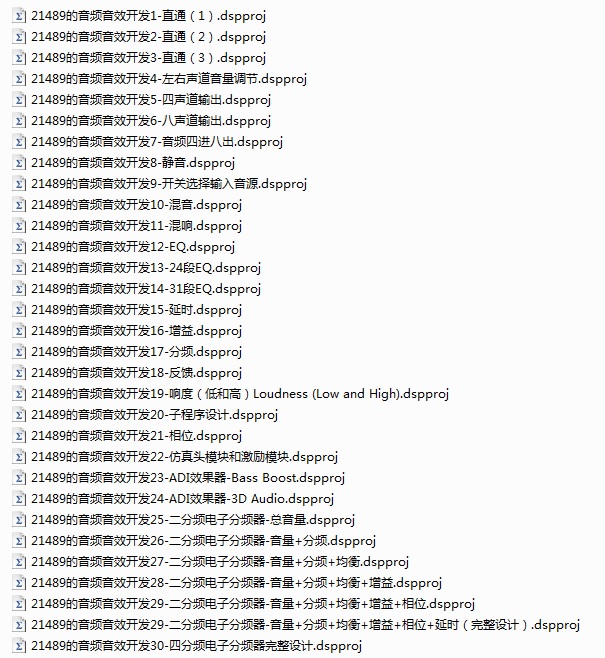

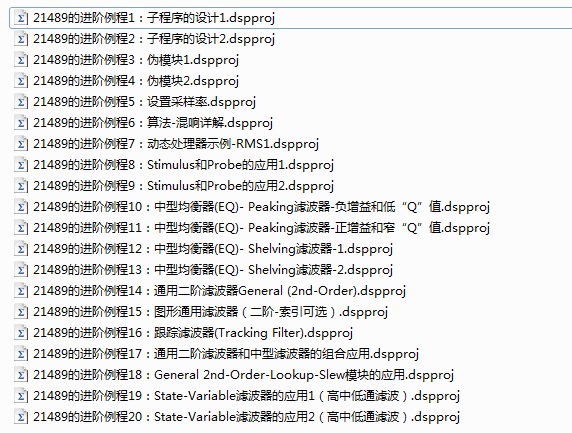

4. OpenADSP-SigmaStudio Code:(30个例程源码,文档三中有中文详解)

产品清单

  • 21489 核心板 1pcs
  • 音频扩展板 1pcs
  • 5V DC 电源适配器 1pcs
  • RCA 转 3.5mm 耳机转换接头 1pcs
  • 音频线 2pcs
