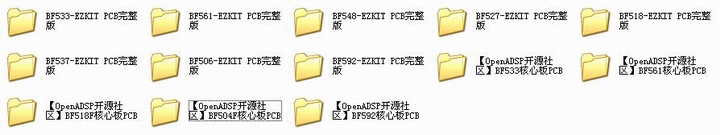

· SHARC 21369核心板PCB完整下载
销售网络
ADI DSP开发平台
产品名称: BF609开发板/ADSP-BF609-CORE【OpenADSP开源社区】
所属大类: ADI DSP开发平台
所属小类: ADI DSP开发平台
产品描述:     国内第一款低成本的BF609开发板!

产品图示







【产品简介】

ADSP-BF609-CORE是OpenADSP开源社区最新提供的Blackfin BF60X系列处理器开发板,该开发板由BF609最小系统与扩展底板组成,两条120pin的接插件将BF609X的外设接口均扩展出来,通过详细的接口定义文档展示给用户。用户基于此板进行产品评估使用,也可将其中的最小系统模块此作为产品量产之核心板使用!



【产品参数】

    • CPU为BF609
    • 4LED指示灯。
    • 4个支持中断的按键。
    • 1UART接口,连接在BF609UART0
    • 1SD/MMC接口,采用四线制
    • 1USB OTG接口
    • 12MByteSPIFlash,型号为M25P16
    • 14MByteNorFlash,型号为AM29LV320DB
    • 1128MByteDDR2内存,型号为MT47H64M16HR-3 L
    • 核心板上有2120Pin 0.8mm间距,专用板对板连接器将BF609的管脚引到扩展接口,将BF609的管脚扩展引出,以下是ADSP-BF609-CORE的尺寸图及引脚定义。
    • 底板上有多个扩展接口,BF609上功能管脚都已引出。

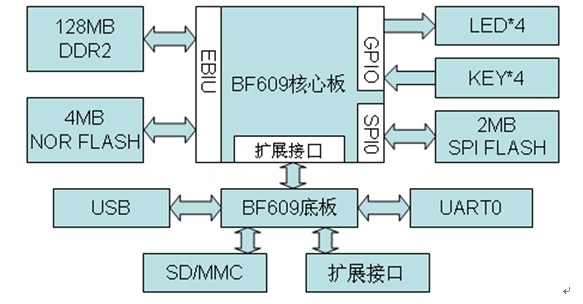

【系统框图】

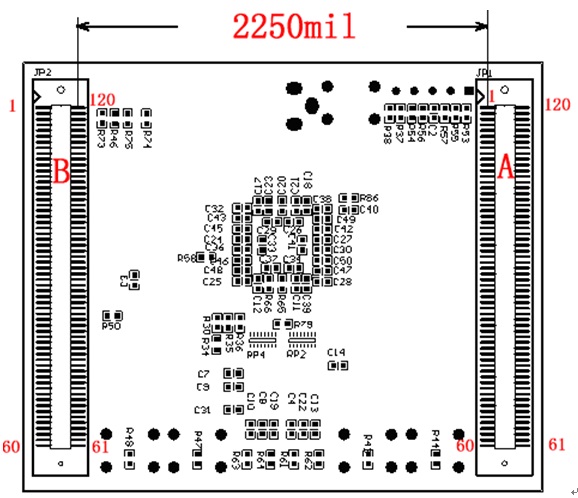

【核心板尺寸与背面图】





【驱动源码】

  • BF609_LED                                     LED点灯程序
  • BF609_KEY                                     按键程序
  • BF609_DDR                                     DDR遍历程序
  • BF609_UART                                   串口测试程序
  • BF609_SD_MMC                             SD/MMC卡读写测试程序
  • BF609_USB                                     USB枚举及驱动安装程序
  • BF609_NorFLASH                          板载NORFLASH烧写例程
  • BF609_SPIFLASH                          板载SPIFLASH烧写例程



【资料光盘】

  • CCES软件安装包及正版注册详解
  • 开发板原理图(PDF版)
  • 驱动源码
  • 开发板使用说明文档



全国ADI DSP开发板技术支持最全面

QQ群:90643884

邮件技术支持:sale@openadsp.com

论坛技术支持:www.openadsp.com/bbs

电话技术支持:010-60701856

全国ADI DSP开发板资料最全---ADI DSP资料库

  • ADI DSP专用软件开发环境:Visual DSP++5.0、Visual DSP++4.5、Visual DSP++4.0、Visual DSP++3.5正版软件安装包
  • ADI DSP专用软件开发环境升级包:最新的Visual DSP++5.0 update8软件升级包
  • ADI DSP专用软件开发环境注册码

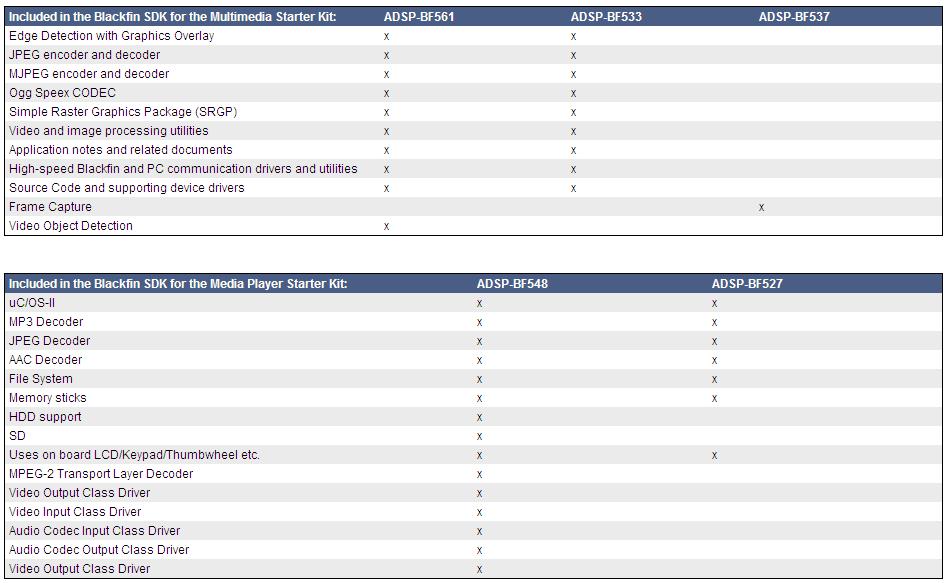

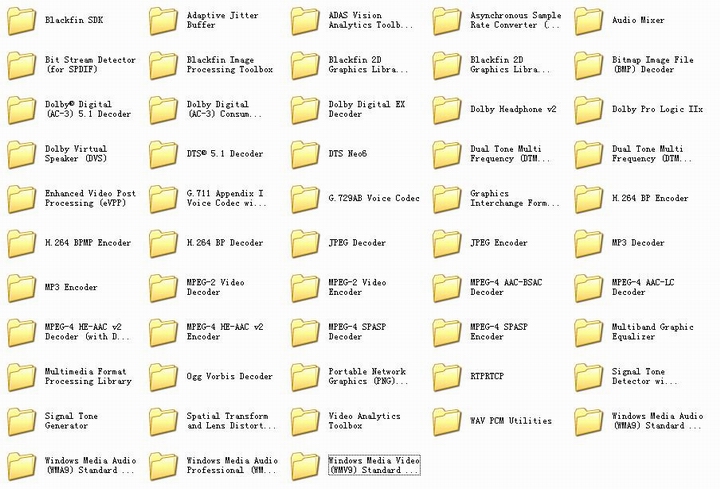

  • Blackfin SDK

  • Blackfin Software

  • Blackfin硬件设计资料



  • Blackfin培训资料
