核心板
产品名称: ADI 21489开发板/ADSP-21489-CORE【OpenADSP开源社区】
所属大类: ADI DSP开发平台
所属小类: 核心板
产品描述:     ADSP-21489开发板,ADSP-21489KSWZ-4B,售价878元!

  • 联系人:卞工
  • QQ: 5516164
  • 联系电话:18611096839
  • 电子邮箱:sale@openadsp.com

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.bKMa2p&id=39868115399

ADSP-21489-CORE开发板正式发售!

芯片描述

ADSP-21489是ADI最新的第四代SHARC处理器,具有更高的性能,提供硬件型滤波器加速器、音频和应用专用外设其新型存储器配置可支持最新环绕声解码器算法。所有器件均相互引脚兼容,且与以前的所有SHARC处理器全代码兼容。第四代SHARC处理器系列的这些最新成员基于一款单指令多数据(SIMD)内核制成,支持32位定点和32/40位浮点算法格式,是高性能音频应用的理想选择。

ADSP-21489提供最高性能——400 MHz/2400 MFLOP——采用LQFP封装,是第四代SHARC处理器系列中的一员。这一性能水平使ADSP-21489成为汽车音频和工业控制应用的理想之选。ADSP-21489不但拥有较高的内核性能,而且内置了FIR、IIR和FFT加速器等额外的处理模块,可以大幅提升系统的整体性能。可变指令集架构(VISA)是其特色新功能之一,可使代码减少20%至30%,从而提高存储器的可用性。第四代DSP为16位宽SDR SDRAM提供了一个无缝接口,可以连接外部存储器。

第四代SHARC处理器同时集成应用专用外设,有利于简化硬件设计、减少设计风险并最终缩短上市时间。这些功能模块被称为数字应用接口(DAI),可以相互连接,也可连接通过软件可编程信号路由单元(SRU)连接至外部引脚。SRU是一种新型架构,可在DAI模块间实现完全、灵活路由。可通过SRU连接的外设包括但不限于串行端口、IDP、S/PDIF Tx/Rx和8通道异步采样速率转换器模块。第四代SHARC可将来自串行端口的数据通过DMA控制器直接传输到外部存储器。SPI、UART、双线接口等其他外设通过数字外设接口(DPI)路由。

开发板描述

ADSP-21489-CORE是OpenADSP开源社区即将推出的唯一的21489本地开发板,以最小系统核心板作为基础,将21489处理器的功能管脚全部引出,并搭配详细的设计文档、原理图、基础代码源码、Flash烧写说明等资料,方便客户在第一时间迅速的超低成本评估这颗最新的SHARC处理器。

OpenADSP开源社区提供的AD-HP510ICE-SHARC低至千元的SHARC高速仿真器,也解决了ADI SHARC评估中仿真器价格太贵的这个大难题,让更多的客户能够体验到ADI第四代SHARC的魅力!

产品视频

 更新中...

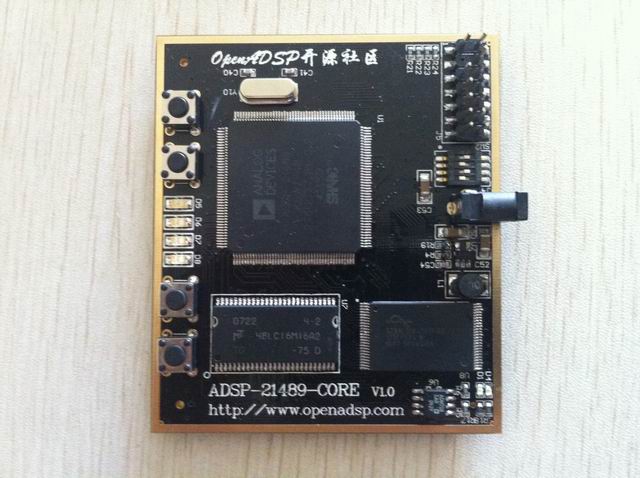

产品图片

技术规格

  • 处理器:ADSP-21489
  • SDRAM:16MB,采用16bit模式
  • NORFLASH:1MB,采用8bit模式
  • LED指示灯:4个
  • 按键:4个
  • 扩展接口:2排20pin 2.54mm间距的扩展接口,将21489的功能管脚全部引出
  • 电源模块
  • Boot模式选择开关
  • JTAG接口:ADI DSP标准JTAG接口
  • 板卡尺寸:72.39mm*63.63mm

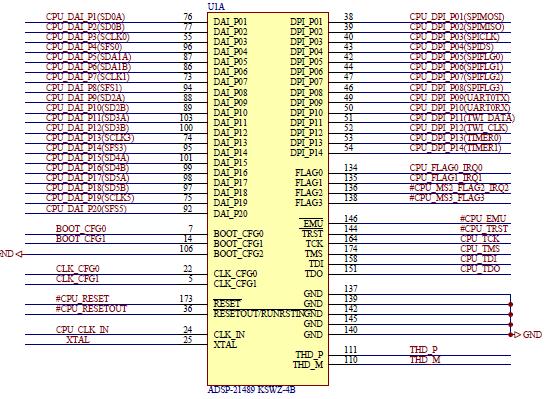

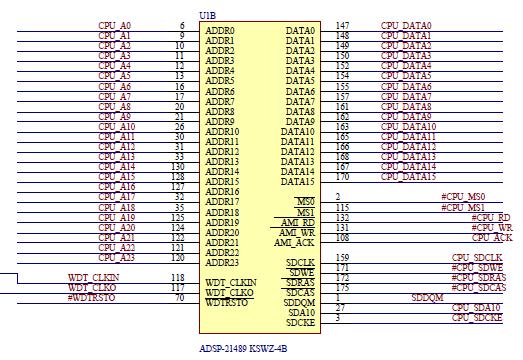

扩展接口描述

软件配置

代码名称

功能说明

ADSP21489_PBLED

21489通过按键控制LED灯

ADSP21489_SDRAM

21489的SDRAM测试代码

ADSP21489_Flashdriver

21489的Flash编程源码、烧写、启动

随盘附赠

ADI DSP专用软件开发环境

  • ADI DSP专用软件开发环境:Visual DSP++5.0、Visual DSP++4.5、Visual DSP++4.0、Visual DSP++3.5正版软件安装包
  • ADI DSP专用软件开发环境升级包:最新的Visual DSP++5.0 update8软件升级包
  • Visual DSP++5.0专用注册码

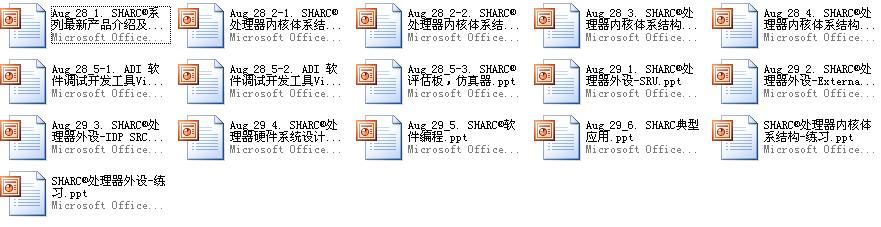

SHARC官方培训资料

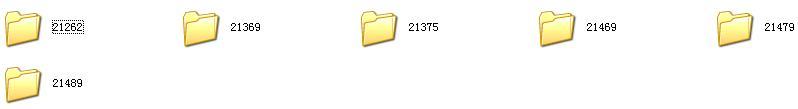

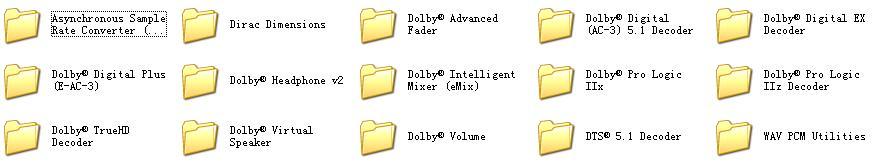

软件设计资料:SHARC官方软件开发包

硬件设计资料:SHARC官方开发板PCB完整版

硬件设计资料:OpenADSP开发板开源PCB完整版

提供21369核心板完整PCB(Protel99SE)

全国ADI DSP开发板技术支持最全面

QQ群:90643884

邮件技术支持:sale@openadsp.com

论坛技术支持:www.openadsp.com/bbs

售后服务

  • 1月包换,1年保修,终身成本价维修;
  • 1年在线技术支持(通过网站、电话、传真、EMAIL、MSN、QQ等方式获得技术支持,如客户在产品使用中遇到问题,24小时内予以响应)
  • 24小时工具备件服务(保修期内,如24小时内无法修复故障仿真器,我们将提供备用仿真器给客户使用,确保客户项目开发不受影响。

 联系我们

  • 联系人:卞工
  • 联系电话:18611096839
  • 电子邮箱:sale@openadsp.com
  • QQ:5516164
