ADZS-HPUSB-ICE，ADI公司最高端的DSP仿真器，让人又爱又恨，欲罢不能的型号。价格非常昂贵，但在某些情况下非用它不可，今天就来扒一扒皮，看一看这个工具到底是怎么个渊源。
产品链接：https://item.taobao.com/item.htm?id=45181367272&spm=a1z10.5-c.w4002-5192690539.15.2e386badhBwEvf
闲话不多说，正式开始！OP作为一个ADI DSP的抠脚老汉，从最早的2000年以前Summit ICE，什么Apex ICE，到后面的PCI ICE，USB ICE，HPUSB ICE，ICE-100B，ICE-1000，ICE-2000一路搞过来，真正见识到了让一个IC公司去做仿真器工具的苦逼跟艰辛。莫名其妙，仿真器弄这么多的型号，用户的初体验都是以懵比开始的！那么如此常规的一个开发工具，ADI到底是怎么做的呢？
先说售价吧，这个是大家最关心的。
上古时代的Summit ICE，Apex ICE就不说了，我们单拧ADZS-HPUSB-ICE来讲，首先是价格的初级阶段，我们叫黑暗时期，ADI的仿真器全球统一价3000美金，这是真的贵，不仅是全体中国客户这么觉得，连ADI自己在面对中国市场时，都会觉得情何以堪！我个人一直认为这个阶段非常大的限制了ADI的DSP进入中国，而TI大哥在这边耍得如火如荼，从此两家拉开差距，至今无法缩短。你要问2000年初，有没有人真的用3000美元来购买这个ADZS-HPUSB-ICE仿真器做产品开发呢？有，而且是大大的有，鄙人，在下，小弟我就很不幸是其中一员，2000年啊朋友们，3000美金啊朋友们，内心深处是在喷血的。
在大家都坐不住了的时候，ADI觉得必须要有改变了，否则一个工具都要3000美金的DSP，这门槛会把99.99%的中国客户挡在外面了，于是ADI给了一个1200美金工具包的模式，即是一套评估板加一套仿真器加一套正版软件一共1200美金。这对于之前的3000美金来讲，已经是一个非常大的让步，这个模式一直持续到了2013年的5月。
有了1200美金的价格，新的问题又出来了，有些客户已经不再需要开发板了，如果我只想买仿真器怎么办？早期有不少客户就以1200美金把工具包买过来，拆出仿真器来用，开发板甩进库房。我们有一个客户就是这样，每次我看到他们库房里大把的TS201开发板，只能感叹真是浪费啊！于是ADI又给了这样一个政策，只要购买了工具包的客户，如果要再购买仿真器的话，就以800美金的价格出售，800美金这个价格正式粉墨登场了！一直到2016年还是2017年，各位如果要购买ADI的ADZS-HPUSB-ICE，正规的价格一定是800美金。
时间来到了2009年，800美金的价格对于TI大把的千元人民币的仿真器，仍然还有很大的差距，于是ADI整出了一个超低成本的Blackfin仿真器，ADZS-ICE-100B，这个仿真器150美金，不走寻常路，跟ADI以前的高品质完全背离，可以说是一个实验品。这个实验品是一个赤裸裸的裸板，对你没有看错，作为一个仿真器开发工具，他就是一块小电路板！这块电路板没有JTAG线缆，没有接口保护电路，几乎没有保修，这三无在一起是很恐怖的，这就意味着没有线缆跟保护电路，一旦ICE坏了就是直接冲击仿真器上用的CPU，BGA封装的哦亲，想换都换不了。找厂家？对不起保修3个月，通常对中国客户来讲，你从订货到拿到货已经去了2个半月，过保修期啦亲…
到了2018年，不幸的事情再次发生了，ADZS-HPUSB-ICE，这个ADI最高端的仿真器，已经取消了中国区特价，就按3000美金原价卖了，并且就在当年，ADI官网直接下线停产，无法再从ADI公司订购此产品，全剧终。
还没有终，市场上依然还有很多以前的存货，比如说鄙人，在下，小弟我手里就依然还有一批全新未拆封的ADZS-HPUSB-ICE，正在为广大需要此产品的用户服务着。
ADZS-HPUSB-ICE的价格之路，在我的印象中大概就是这样，几乎我的每个客户都会问我，ADI是一个卖芯片的公司，为什么这个工具卖得这么贵？又不是靠工具来挣钱！这个事不复杂，一说大家就能明白，工具作为ADI公司里的一个部门，他是独立核算的！他真心需要靠卖工具来养活他自己，起码做到不亏钱，地主家也没有余粮啊！那又有朋友会问，卖这么贵，ADI难道就不考虑芯片的销量吗？考虑的，所以就停产了ADZS-HPUSB-ICE，转而提供最新的ICE-1000和ICE-2000仿真器啦（很可惜这两款都无法完全替换ADZS-HPUSB-ICE）。
不过OP在这里说个实在话，按照ADI公司对ADZS-HPUSB-ICE的设计，3000美元真的并不是那么的贵，我下面拆开这个ICE，从技术上来给大家分析一下吧。
再说技术，ADZS-HPUSB-ICE到底是怎么设计的？
ADI的仿真器硬件设计有这么几类，一类是ADI自己掌握的原厂技术，这一类最为稳定可靠（极为可靠，为什么这么说，请看下面的详解），目前包含了ADZS-HPUSB-ICE和ADZS-ICE-1000这两个硬件方案。一类是第三方拿到了ADI的老版本Visual DSP++软件的开放接口，利用这个开放接口做的一些低速低兼容的仿真器，由于性能和兼容性太差，就不多说了，还有一类则是OpenADSP开源社区基于ADI原厂技术而升级而来的AD-HP5XXICE系列，目前绝大多数ADI DSP用户用的都是这类仿真器。
ADZS-HPUSB-ICE，ADI公司主力仿真器型号，性能最佳的仿真器。OpenADSP开源社区的一款AD-HP560ICE用的方案。这个方案的介绍整体文风将是强力吐槽，作为一名中国的设计思路工程师，我实在是对其设计非常不解。

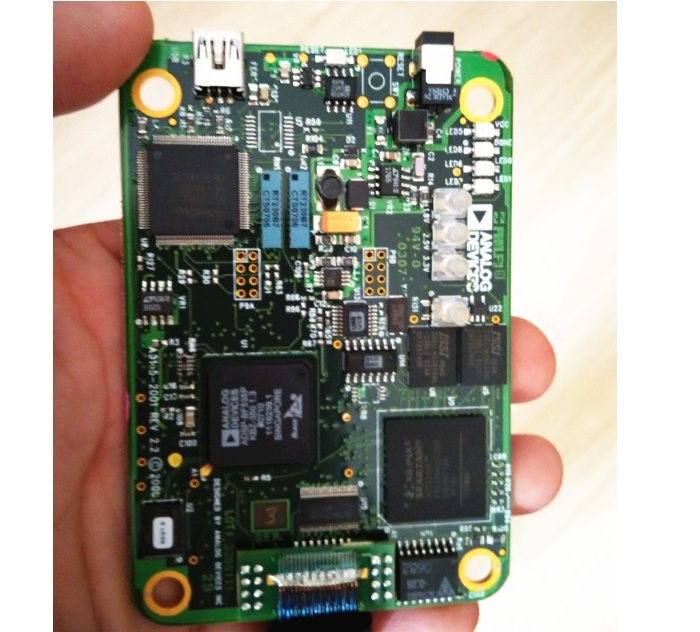

首先是10层板设计，一个非常单一的用于DSP仿真、程序下载功能的常规仿真器，却一定要10层板的设计，这在成本控制的国内是真的很难想象。不过以老美的思路，我们可以认为是追求极致的稳定，但是亲，某些电路层仅走个几根线是几个意思？话说仿真器这个水准的高速电路，再重要的线，也不至于就孤零零的放在一个层面唯我独尊吧！
再看器件选型，主要的核心器件是ADI DSP的一颗非常罕见型号BF535，官方报价54美金（现在已经停产了）…一个数据传输、USB接口的DSP真的要用这么贵的型号吗？难道BF53X,BF52X,BF54X都不能用？我们私下里都笑称是因为ADI的这颗BF535芯片卖不出去了，就用来做ICE自己消化得了，真心找不出有什么更好解释的理由。当然这也不是唯一的主芯片，原厂ICE还用了一颗更昂贵的FPGA和一颗很稀有的USB芯片，友商芯片这里不做多的介绍免得误伤，仅仅只说一个字，贵！
说完了主芯片，我们来看看其他的牛X器件，最牛X的就是时钟芯片，其珍稀程度在这个PCB板上排名第一！各位看官可能就有疑问了，时钟芯片太常见了，为啥能得此殊荣？型号我不说，我只说特点，特点第一当然就是贵了，这是整个ADZS-HPUSB-ICE永恒的主题，特点第二就是用得人少，OP在做这个ICE的重新设计方案的时候曾经详细问过此芯片代理，好像整个亚太区？中国区？我们是这么多年来唯一来采购此颗的！待我们等了6个星期拿到芯片，看到芯片的批次就醉了，这显然是现做的！真的是现做的批次！！！特点第三我也不知道，因为时钟芯片实在太常用了，无法再提炼。
接下来是一颗功能芯片，型号保密，仅仅告诉你的是，这颗芯片出厂是需要按照客户的要求来固化片内程序，实现你想要的功能。作为ADI这种粗大腿公司，当然可以理直气壮的要求厂商在出厂前按要求全部搞好，但作为其他想做这个仿真器的第三方，采购的量又少，公司又没那么大的饼可画，厂商怎么会搭理你呢？有些人心里就会想说那怎么办，这岂不是无解了。当然不是无解，请相信在本朝，一切皆有可能。只是过程太过艰辛复杂罢了。
再说说这个ICE的整个版面，一个Iphone4大小的尺寸里，活生生按上去了10几个BGA封装的器件，做过生产的兄弟们可以评估一下，此等尺寸，众多BGA芯片，极小批量的成产，这个良品率能有多少？
好吧再补一刀，这个板子上有2个BGA封装的排阻。
器件差不多就吐到这里，我们再来看看配件，JTAG线缆，用的是Samtec公司的专业高速屏蔽线缆，这个线有多贵？不亚于每个核心芯片！再看JTAG头，也是Samtec公司的，但是ADI在他们那定制的，多贵不说了，买不到才是你能看到的最大困难。
再看电源适配器，这个我忍不了，仿真器是有专门的USB芯片跟USB接口的，完全可以做成USB直接供电的模式，但。。。ADI已经10几年了，就是不改！依然是给配上丑、大、重的电源适配器！试想一下出个差还要先负个重，到了荒郊野外出外景还要到处找电源插口。我们曾经在机场调试时调来了一个供电车。。。（现在我们已经把自己用的仿真器全部改成USB供电了）
槽点很多，不一一陈列了，这一切的一切用正能量的说人话，就是性能绝佳，超级稳定！
那么这个仿真器有没有可以替代的型号呢？有，AD-HP560ICE，OP现在一直用的，完全替代，没有任何差别，这里就不多说了，在后面我准备写一写怎么去开发ADI的DSP，就用专门用到这个工具啦。
来为ADZS-HPUSB-ICE收个尾，那就是：贵，且稳定着。
