作者的话

本章将会详细说一说怎么开发A2B，实现文档一里的数字音频传输，以及I2C数据传输的功能。本系统是一个主一个从，后面还会写其他的主从，以及主从从的三板搭配，这些就不出现在本文档中了。

硬件使用列表

• AD2428WD-EVB开发板 一块
• AD2428WB-EVB开发板 一块
• USBi仿真器 一个
• A2B 2米双绞线 一根
• 5V1A或2A的电源 一个
• D板输入模拟音源的PC 一台
• B板播放模拟音源的耳机 一个

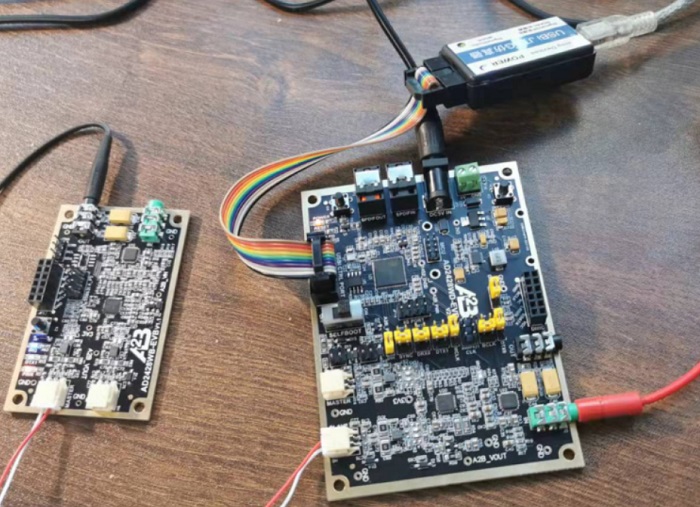

硬件链接

1. SELFBOOT开关OFF，我们进入调试模式（非常重要，开关不打到OFF，调试会出错，调试的时候一定务必必须把这里OFF）。

2. 物理链接的话，USBi调试器一头通过USB线接PC，一头通过JTAG头接D板；

3. D和C通过A2B的双绞线链接，D板的Slave出，B板的Master进；

4. D板的绿色模拟输入接口输入模拟音源，我是直接接在我的电脑的声卡3.5出口；

5. B板的黑色模拟输出接口输出模拟音源，我是直接接我的3.5耳机；

6. 5V2A电源给D板供电。

SigmaStudio工程

A2B和ADAU DSP的配置不一样，我做起来就觉得有点繁琐，新手更是不太好下手，那么就用我们的D板和B板组成的A2B系统里，来教大家怎么一步一步操作，实现功能。SigmaStudio下有三个要用到的工程，在下面的文件夹里。

由于网站空间有限，文章我上传到了我的CSDN博客，有兴趣的兄弟可以移步到CSDN链接：

https://openadsp.blog.csdn.net/article/details/128442966
