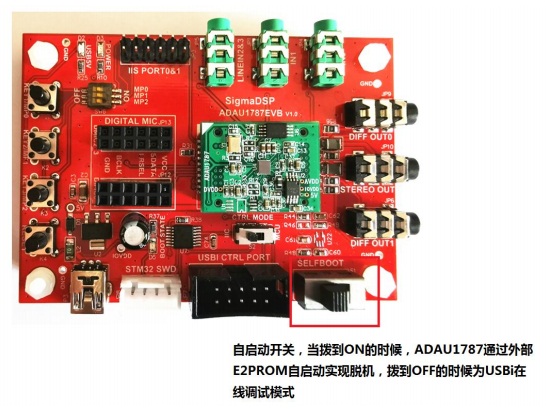

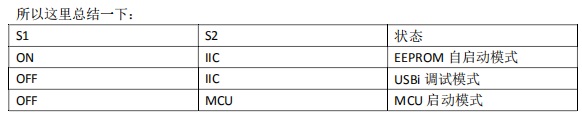

开发板的开关如下S1：自启动开关

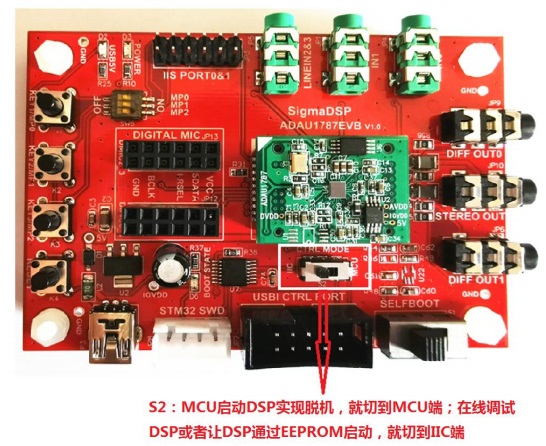

2：MCU切换开关，如果要MCU启动，就拨到MCU端，如果要在线调试DSP，或者使用外部EEPROM启动DSP，则切到IIC端。

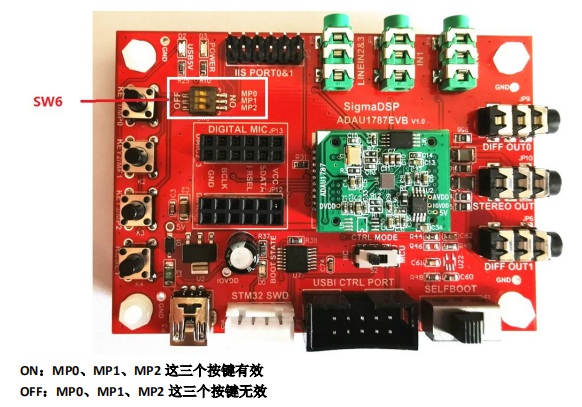

SW6：按键切换开关
为什么要加这个开关，主要目的是给 IIS 扩展接口用的，为了防止 IIS 接口被干扰，如果你要用到这两排插针的 IIS 接口，那么就把 SW6 全部拨到 OFF，断开按键链接，不让他有任何干扰到IIS 的机会，如果你不用 IIS 插针，那么就把 SW6 拨到 ON 吧，板子上的 3 个按键就可以正常使用了。
这里是第二个最重要的点，ADAU1787 是 1.8V 的 IO，请一定注意，1.8V 的 IO，所以你如果
想要用这两排 IIS 插针，就必须要你的外接设备也都是 1.8V，不然会烧掉接口的，很特殊， 跟其他的 SigmaDSP 不一样，务必要注意。
|
