ADAU1787的开发详解1-ADAU1787开发板简介1
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2020-2-10 ]

如果和USBi仿真器一起购买,原价445元的仿真器可优惠至300元!

USBi仿真器链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.1ae02dbdwkpuxd&id=38242936768

特别特别特别注意:ADAU1787是1.8V的IO电压,所以必须要用1.8V的USBi,我们提供1.8V的专门定制款USBi,不要用山寨的,3.3V的USBi去调ADAU1787,会把DSP烧掉的,请用户再次特别特别特别注意!!!

ADAU1787是最新的SigmaDSP,专业降噪耳机的首选DSP,如BOSE等品牌的主动降噪耳机,均选用此芯片。ADI在这颗DSP里新增了非常多的音频算法,可用软件中现有的各种滤波器模块来组成降噪的功能。

我们收集了ADI的一些在ADAU1787上做降噪的相关文档,并简单的搭建了一下程序,旨在指导用户如何使用ADAU1787,至于降噪等最终的实现效果,还需要用户自己的声学知识来调试。


开发板提供1年免费保修,其中第一个月任何问题免费换新,产生的运费由我们负责,超过一个月,1年保修期内任何问题免费维修,产生的运费则需由您负责。

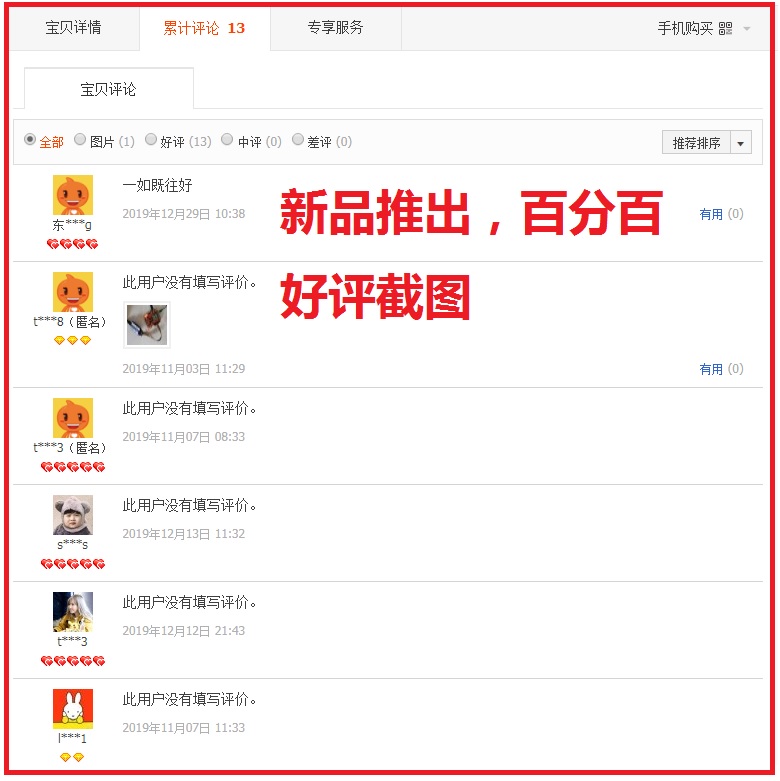

新品本月刚推出,销量和好评说明一切!!!(百分百好评,没有一个中评和差评)

开发板提供多达43个例程源码和全中文文档,全程手把手技术支持服务,想尽一切办法让您迅速学会这个DSP的开发,资料持续更新中! 视频教程正在录制中,将会于2020年1月15日正式发布!!!

ADAU1787ADISigmaDSP系列处理器中的,现阶段最低延迟,最低功耗的一款,也是最新的一款,他内部集成了codec,又能自启动,可以做单芯片解决方案,是低功耗的首选,希望通过这个文档,配合开发板和USBi仿真器,10分钟让你写出第一个SigmaDSP的程序来,并以最快的速度学会开发ADI的这颗DSP

开发板采用了ADAU1787+STM32的架构,并提供了ADAU1787单芯片自启动方案,以及ADAU1787+STM32的单片机启动方案,用户可通过开关切换来自行选择。

单片机去启动SigmaDSP,是很常规设计,程序放到单片机里,有一定的加密功能,而如果你要做单片机控制DSP的功能,也势必要用到。很多新手并不知道如何来做,这个开发板将提供傻瓜式的操作,以及STM32启动DSP源码!当然,如果用户不需要单片机+DSP的设计,只需切一下开关就好了,详细请见下面的文档说明。

外设方面,我们设计了两路LINE IN,一路HP OUT,也就是通常所说的4进2出,而ADAU1787也是最多就支持到4路模拟入,2路模拟出。其中一路LINE IN做成了差分输入,一路HPOUT也并联了一组差分输出。在MIC这方面,我们做了独立的数字MIC in,以及2个模拟MIC in。

开发板设计了4个按键,通过在Sigmastudio软件中配置,可以实现复位、静音、音量+、音量-的功能。另外还预留了2排插针模式的数字音频接口(IIS)。

产品配置

  • SigmaDSP:ADAU1787
  • MCU: STM32L011D4P(1.8V低功耗单片机)
  • 4进2出:2路Line IN,1路HP out,其中1路LINE IN设计成了差分输入,1路HP OUT扩展多出了一对LR差分输出
  • 2路数字MIC IN
  • 2路模拟MIC IN(与差分LINE IN共享)
  • 3个按键,分别为静音、音量+、音量-
  • 一个USBi接口(用于ADAU1787的调试,以及开发板供电)
  • 一个单片机烧写器接口(用于STM32程序烧写)
  • 一个mini USB接口(用于开发板供电)(开发板支持USBi供电,在调试模式下,插上USBi即可,无需USB接口供电)
  • 1.8V低功耗设计
