ADAU1777的开发6:开发板的开关说明
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2019-05-14 ]
开发板的开关如下(开关比较多,后面的例程中也会强调开关的拨法):

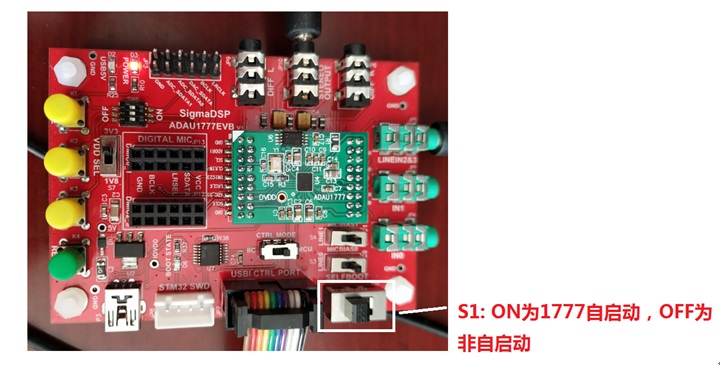

S1:自启动开关
拨到ON的时候,ADAU1777是外部EEPROM启动,拨到OFF的时候,则是非自启动模式。

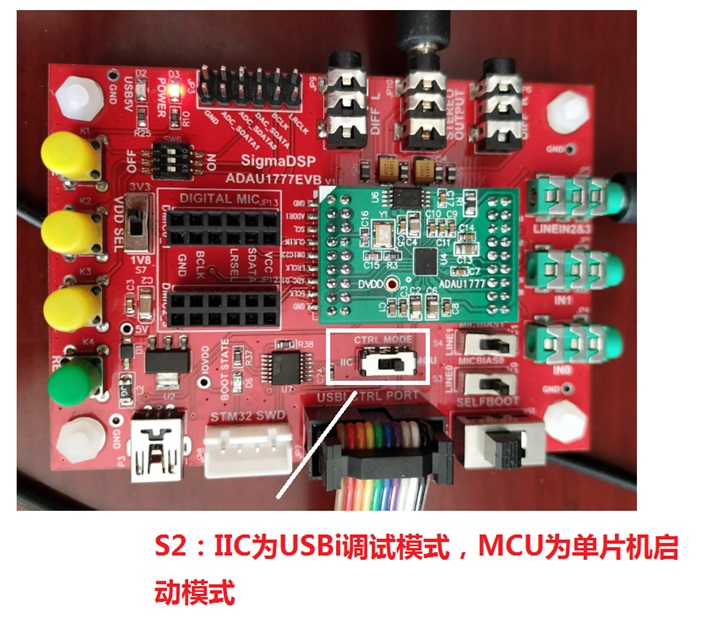

S2:MCU启动或USBi调试开关


S3、S4:LINE 0 IN、LINE 1 IN和模拟MIC0、模拟MIC1切换开关
切到LINE0/1的时候,是线性输入,切到AMIC0/1,则为模拟MIC输入。

SW6:按键切换开关,按键与扩展接口的切换开关,如果使用静音、音量+、音量-等按键,则将此开关拨到ON

S7:3.3V和1.8V供电切换,拨到3V3为3.3V供电,拨到1V8为1.8V供电。拨到1.8V低功耗模式,LED灯明显变暗,声音变小,效果很明显。
