ADAU1467的开发32:烧写
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2019-05-10 ]

由于开源社区网站的空间有限,图有可能被压缩,或者没有上传图片,实际上每个开发步骤均有详细的图示说明。如有详细问题可联系OP的QQ:5516164

文中提到的ADAU1467EVB开发板(12进20出)链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.43df1c743xqwjj&id=581000208083

ADAU1467EZBRD(4进8出)链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.15.43df1c743xqwjj&id=592748709835

USBi仿真器链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.59f22dbdMwWzAj&id=38242936768

MCU控制板链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.21.237b629cKECkSd&id=593710434788




前面多次提到,以上使用USBi下载,均是把例程下载到板子上的ADAU1467的内存中,掉电就没有了,而我们想要脱机运行程序,则需要将程序烧写到外部的EEPROM中。

我们用第一个例程来烧写:

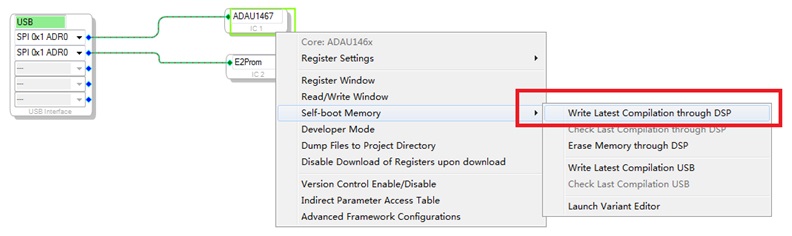

1)用鼠标选中ADAU1467模块并点击右键,选择Self-boot Memory Write

Latest Compilation through DSP特别特别特别注意,是选择1467,不是选择EEPROM,非常多新手在这里搞错了,特别注意。

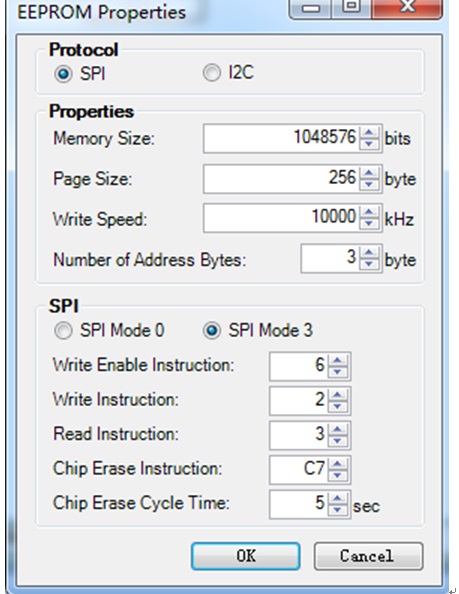

2)在接下来弹出来的EEPROM设置属性里,可以选择是SPI或是I2C EEPROM,并根据实际的EEPROM存储空间大小,页面大小,读写速度等修改相应的属性。如图所示。在后面弹出的窗体里会显示各烧录状态,此时请不要Abort取消该操作。(我的板子这里都是默认,不需要改)


3)问你是否要写入,选择确定,开始烧写。

等待读条之后,完成烧写。(读条速度太快,没截到图,大家自行脑补)

4)烧录完成后,断电,拔出 USBi 仿真器,把S1调到自启动ON,上电即实现脱机运行。

特别注意:烧写完成后,需要断电,并拔掉USBi仿真器,才可以上电脱机运行,如果不拔掉USBi仿真器,则无法boot。
