ADAU1467的开发8:开发平台搭建示意图
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2019-5-10 ]

由于开源社区网站的空间有限,图有可能被压缩,或者没有上传图片,实际上每个开发步骤均有详细的图示说明。如有详细问题可联系OP的QQ:5516164

文中提到的ADAU1467EVB开发板(12进20出)链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.43df1c743xqwjj&id=581000208083

ADAU1467EZBRD(4进8出)链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.15.43df1c743xqwjj&id=592748709835

USBi仿真器链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.59f22dbdMwWzAj&id=38242936768

MCU控制板链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.21.237b629cKECkSd&id=593710434788

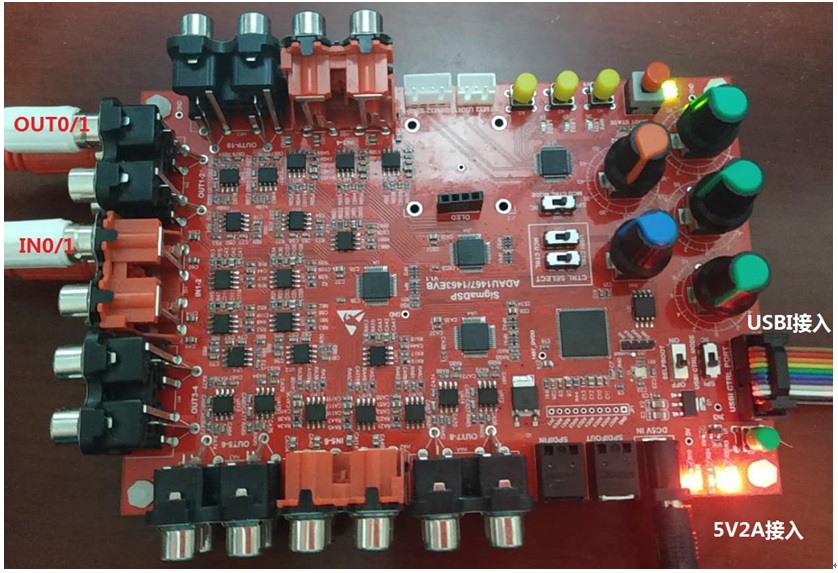

1.  5V2A电源接入(供电正常时,外部电源指示LED灯Power(红色)会被点亮。否则说明供电有问题,请检查电源或电路连接。)

2.  USBi仿真器接入(开发板和仿真器均有温馨防反插设计,不用担心插反了,插入USBI,USB5V灯亮起)

3.  LINE IN 0/1接入一路(接的是手机音源输入,注意该模拟输入口对应的音频通道编号,这个我在后面的章节会详细讲解)

4.  HP OUT 0/1接入一路(我接的是一个耳机输出,注意该模拟输出口对应的音频通道编号,这个我在后面的章节会详细讲解)

    USBi通过USB线插入PC后,如果弹出找到新硬件并要求安装设备驱动,请选择自动安装。如自动安装失败,可手动定位到USBi的驱动安装目录:

    C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers.

    安装完毕后,可在设备管理器里检查是否有Analog Devices USBi设备,如下图所示,则表示安装成功,否则须重试。
