ADAU1467的开发7:开发板初始状态说明
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2019-5-10 ]

由于开源社区网站的空间有限,图有可能被压缩,或者没有上传图片,实际上每个开发步骤均有详细的图示说明。如有详细问题可联系OP的QQ:5516164

文中提到的ADAU1467EVB开发板(12进20出)链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.43df1c743xqwjj&id=581000208083

ADAU1467EZBRD(4进8出)链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.15.43df1c743xqwjj&id=592748709835

USBi仿真器链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.59f22dbdMwWzAj&id=38242936768

MCU控制板链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.21.237b629cKECkSd&id=593710434788




初始开发板中,我们在ADAU1467开发板的eeprom和单片机中均烧写了程序。eeprom的程序自启动,实现各通路的音频直通,单片机中的程序调节eeprom中程序架构里的模块,实现调节音量、静音等功能。

S1ON,ADAU1467自启动;
SW2SPI或IIC都可以,这个开关是使用USBi在线调试时才会有效;
SW4和SW5这两个开关同时切到MCU CTRL,表示开发板中的单片机将通过各种旋钮按键控制DSP的调音;
SW6SPI模式,开发板的MCU固定为SPI模式调试。

开发板上电:

当按下KEY1LED1灯由亮变暗,松开KEY1,由暗恢复到亮;
当按下KEY2LED2灯由暗变亮,松开KEY2,由亮恢复到暗;
当按下KEY3LED3灯由暗变亮,松开KEY3,由亮恢复到暗。

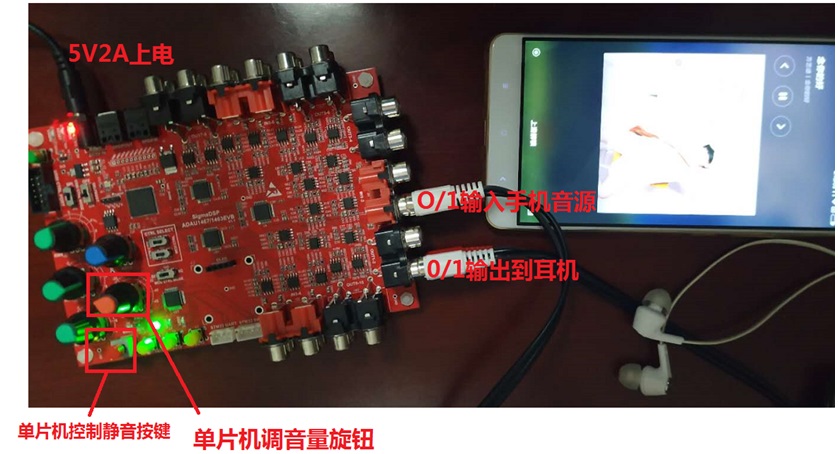

将音频输入接到IN 0/1接口,输出接到OUT 0/1,如下图:


手机播放音乐,耳机中听到音乐正常播放。

将输出接口红色端拔掉,耳机中只剩下一个耳朵有音乐播放,此时按下静音按键,LED0变成红色,剩下的那个耳朵的声音被单片机控制静音。

此时再按下静音按键,LED0变回黄色,剩下的那个耳朵的声音又恢复了。

此时再扭动红色的调音量旋钮,这个耳朵的声音被单片机控制调整音量大小。

以上是开发板的初始状态!
