特别说明：由于网站空间实在有限，详细操作和程序的图片就不发了，有的步骤漏传，如有问题可联系OP的QQ：5516164，微信：18611096839，邮箱：sale@openadsp.com

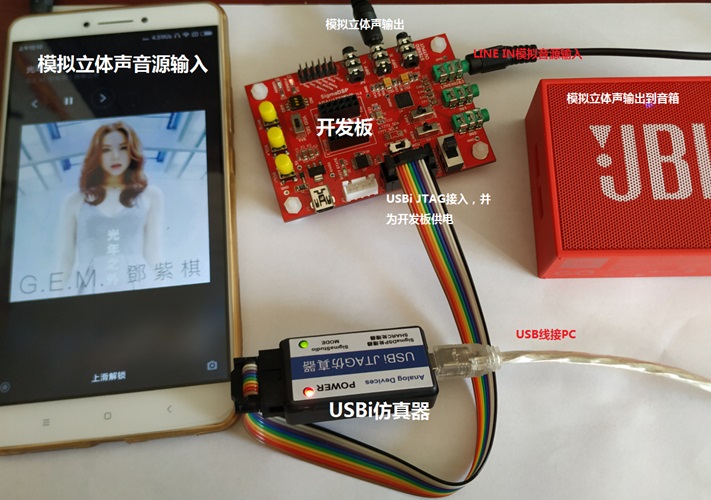

下面要做的事很简单，选择一路HPIN，输入音源，通过ADAU1772进行模拟转数字，并不经过任何的数字音效处理，直通为数字转模拟，再输出到音箱。让手机输入音源播放音乐，看看音箱能否正常的发声。

1. 打开SigmaStudio软件。我安装的是4.1版本。选择File> New Project，新建一个工程。

2. 首先设计Hardware，把ADAU1772，USBi鼠标选中，拖到Hardware里来，然后按照下面的图示进行链接（这是所有SigmaDSP设计的第一步）：

3. 硬件链接设计好了，接下来的音频设计步骤，需要转换到原理图设计页面(Schematic)，选中Schematic。

5. 将输入音源设备播放音源，输出音源开始正常播放。

注意1：编译完毕后，SS会在右边的output窗体里显示编译结果，如有错误会提示错误信息，用户可据此信息去修改设计；如成功则会显示资源占用信息，用户可根据百分比来增减模块

怎么样，是不是不要10分钟，就能自己开发出第一个SigmaStudio例程啦 :)

注意2：USBi将例程down到了板子上ADAU1772的SRAM上，断电就没有了。USBi的这种调试是为了快速验证功能，最终需要把这个例程的代码导出，并通过单片机的启动工程集成，烧写到单片机中，实现单片机启动。此项我们会有文档单独专门讲解。
