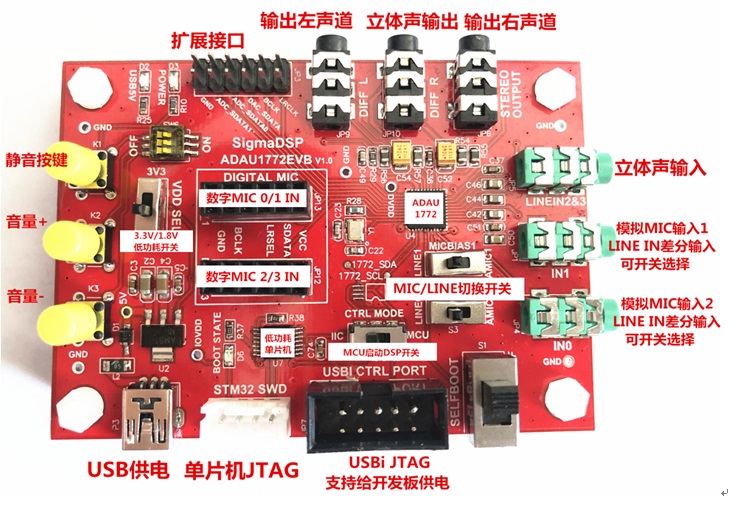

先来简单介绍一下这个ADAU1772的开发板。主芯片方面，这个开发板我们用了一颗ADAU1772，另外还有一颗STM32的单片机，用来启动ADAU1772。加单片机的主要目的是为了教会大家如何使用单片机，来启动与控制ADAU1772。实际上在真实的项目开发中，有一些客户会用一个单片机来启动ADAU1772的，这样会让你的程序是放在单片机片内，而不是在eeprom里，有一定的加密保护作用。
外设方面，我们设计了两路LINE IN，一路HP OUT，也就是通常所说的4进2出，而ADAU1772也是最多就支持到4路模拟入，2路模拟出。其中一路LINE IN做成了差分输入，一路HPOUT也并联了一组差分输出。在MIC这方面，我们做了独立的数字MIC in，以及2个模拟MIC in（与LINE IN用开关切换）。
在单片机方面，我们选择了一颗支持3.3V/1.8V的低功耗单片机STM32L011D4P，和ADAU1772搭配，实现开关切换1.8V低功耗的功能。单片机用于启动ADAU1772。我们会提供源码和详细的使用文档
开发板设计了3个按键，通过在sigmastudio软件中配置，可以实现静音、音量+、音量-的功能。另外还预留了2排插针模式的数字音频接口（IIS）。
|
