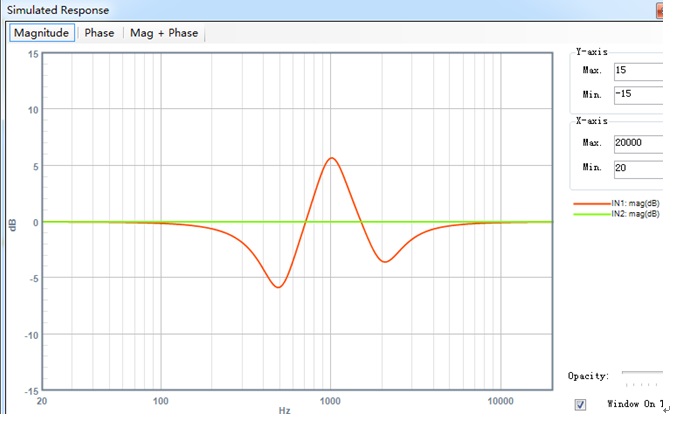

“仿真头”(Simulation Probe)模块需与“仿真激励”(Simulation Stimuli)模块配合使用，以绘制所配置系统的频率响应图。单击“仿真头”模块，打开（空白）图，然后单击“仿真激励”模块以显示系统曲线。



“仿真激励”(Simulation Stimuli)模块需与“仿真头”(Simulation Probe)模块配合使用，以绘制设计的频率响应图。单击“仿真头”模块，打开（空白）图，然后打开“仿真激励”窗口以绘制曲线。

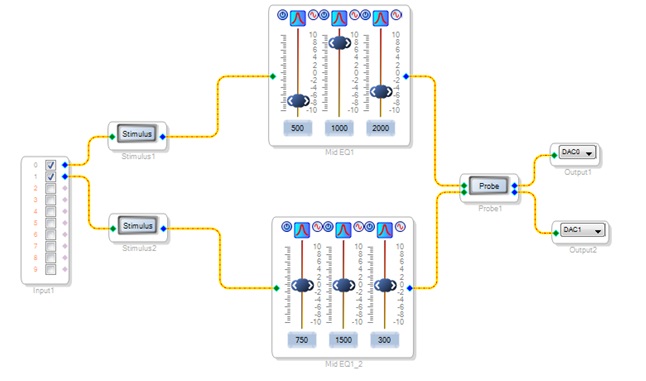

若要查看某个滤波器设置的响应，请将一个滤波器模块拖入工作区，并将一个“仿真激励”(SimulationStimulus)模块连接到输入端，将一个“仿真头”(Simulation Probe)连接到滤波器的输出端。现在单击“仿真头”(Probe)按钮和“激励”(Stimulus)按钮。
