ADAU1761的开发教程26：音效开发19：模拟MIC IN

[ 作者：OP ] [ 来源：ADSP开源社区 ] [ 发布时间：2019-5-7 ]

特别说明：由于网站空间有限，有些图片被压缩导致看不清，有的步骤漏传，如有问题可联系OP的QQ：5516164，微信：18611096839，邮箱：sale@openadsp.com

文中提到的ADAU1761开发板链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.96bf4e4cNzJK3U&id=38240607959

USBi仿真器链接：https://item.taobao.com/item.htm?spm=2013.1.0.0.36cb5c5ck52EhX&id=38242936768

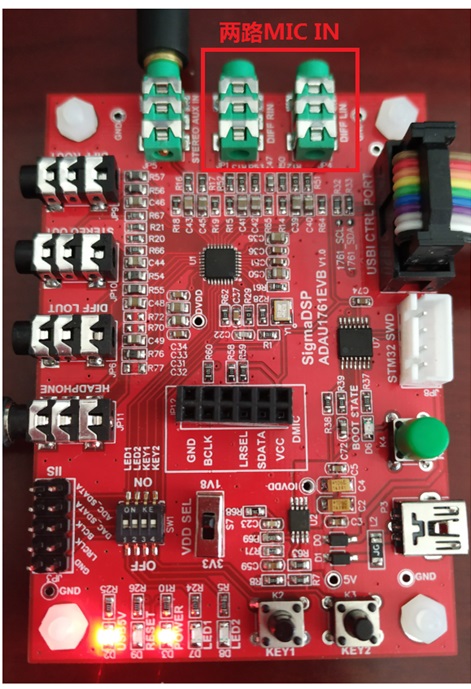

ADAU1761的开发板上，我们做了2路MIC IN，都可通过差分输入。

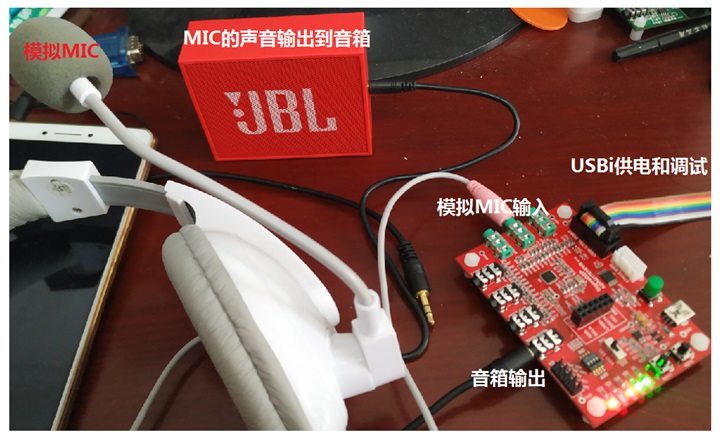

怎么实现MIC输入，首先硬件链接如下：

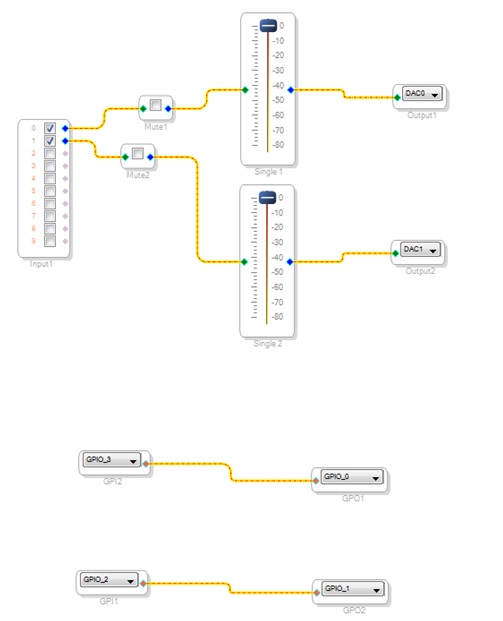

我们做了一个简单的例程：

这个很简单，01输入，经过2个静音模块，2个调音量模块，输出到01，然后按键控制灯。MIC输入和LINE IN的软件设计是一样的，只是硬件接口我们用单通道。

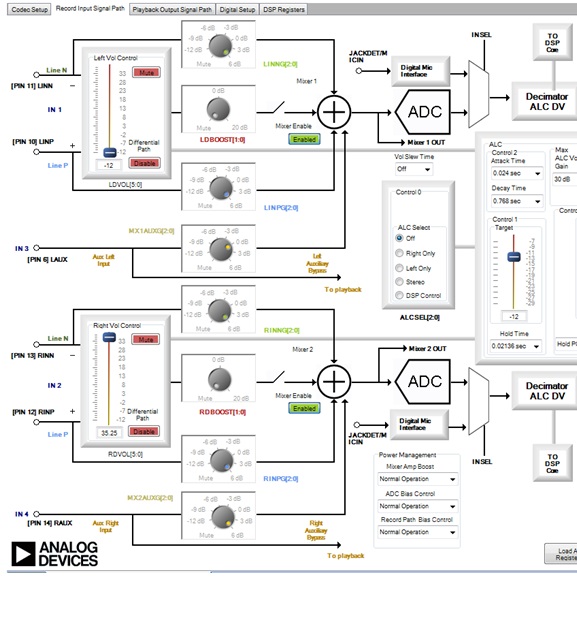

另外寄存器里需要做如下配置：

过USBi下载程序后，特别注意，不要把MIC和音箱挨得太近，不好听出来是MIC输入到音箱输出的声音，还是我们发出的声音直接听到耳朵里，把这俩离远一点。

先用手抚摸MIC，或者对着MIC吹气，音箱里很明显听到声音，然后对着MIC说话，音箱发出声音。
