在前面的所有例程中，我们的输出都是双声道，下面我们来搞个控件，实时的看一下这左右声道的电平。
“电平检测器”(Level Detector)模块计算输入信号电平，实时地从硬件中直接读取，并以图形方式将电平值显示在仪表显示屏上。 “单电平检测器”(Single-Level Detector)计算并显示信号的均方根电平，单位为dB。 电平检测器只进行分析，不修改输入信号。输出引脚的信号与输入相同。
通过“开/关”(On / Off)按钮启用或禁用显示屏。直到原理图设计编译完毕并下载至硬件且正确配置USB通信通道之后，电平检测器才会正常工作。 显示屏的刷新率约为10 Hz，绿色横线跟踪最大均方根值，略微延迟。注意，显示屏的性能受制于您的PC系统和USB通信资源。使用多个电平检测器可能降低响应性。
1）硬件设计，原理图设计，到下面的状态，不再赘述。
2）点开Level Detectors/Lookup Tables的下面这个Single Livel Detector模块，拖出去2个。作为左右声道电平实时显示，并连线，完成设计。（其他的显示还有很多，用户可以自行拖出来测试）

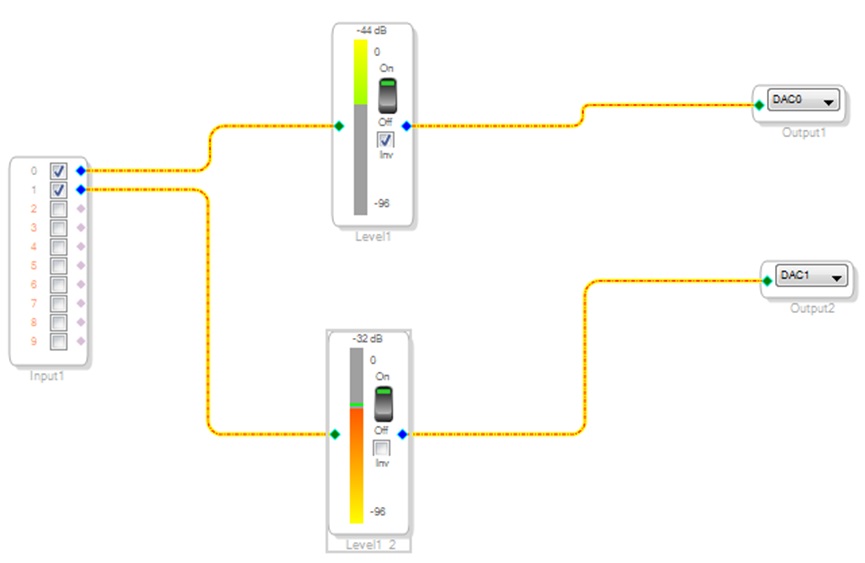

3）将例程通过usbi下载到板子上，并打开on开关，音源输入，音源输出，这个时候就能在你的原理图这里看到这2个通道的实时的左右声道电平显示了。打开后选中上面的这个INV打勾，显示又有不同，大家可自行测试。
|
