ADAU1761的开发教程11：音效开发4：混音

[ 作者：OP ] [ 来源：ADSP开源社区 ] [ 发布时间：2019-5-7 ]

特别说明：由于网站空间有限，有些图片被压缩导致看不清，有的步骤漏传，如有问题可联系OP的QQ：5516164，微信：18611096839，邮箱：sale@openadsp.com

文中提到的ADAU1761开发板链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.96bf4e4cNzJK3U&id=38240607959

USBi仿真器链接：https://item.taobao.com/item.htm?spm=2013.1.0.0.36cb5c5ck52EhX&id=38242936768

ADAU1761只有2通道输入，但是也是可以混音的，我这里做一个简单的例程教大家怎么用混音算法模块，至于在实际开发中具体怎么去混，大家学会后就自由发挥啦。

1）通过硬件和原理图设计，达到上图的状态；

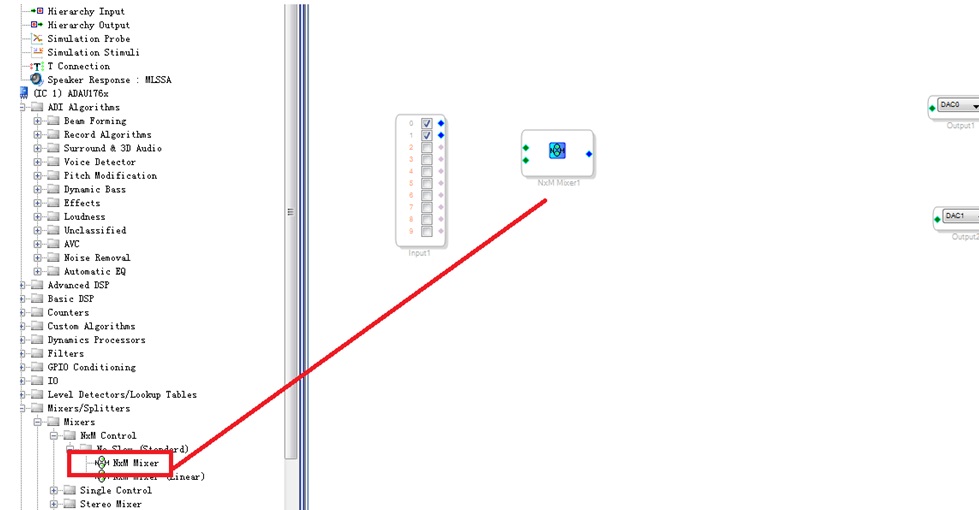

2）添加一个混音模块，将左右声道二混一；

3）再拖出一个T，这个T很关键，是一个并联接口，可以同时输出到0/1

4）连好线，通过USBi下载，输入0/1被混音成一个通道，再并联输出到0/1 out，耳机的两个耳朵都正常播放音乐。

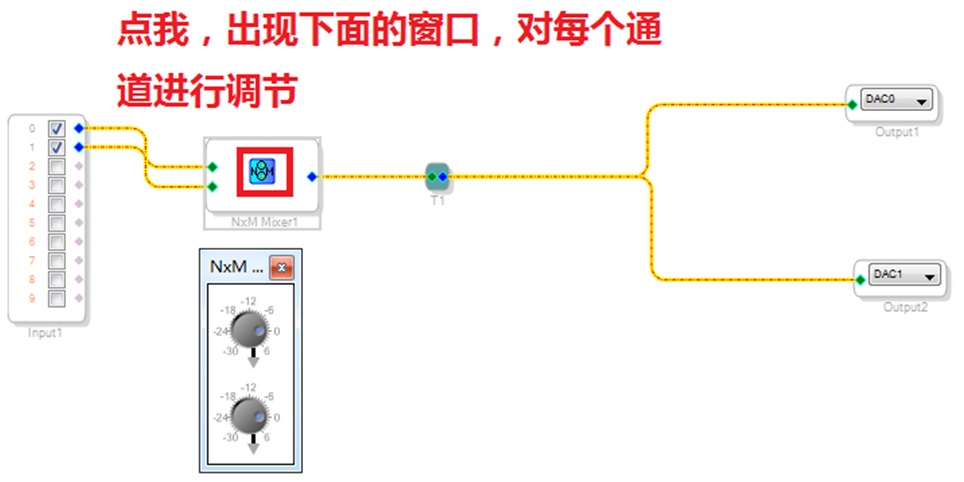

5）还可以点击这个混音模块进行细调，这个大家就自行测试吧。

特别注意：开发板教程里，我的主要目的是教会大家使用这些常用的算法模块，并没有考虑到真实的开发需要，像上面的混音电路，并没有对音效起到什么作用，大家学会使用这些模块后，可以自行在自己的音频框架中做实用性的添加，请不要吐槽我这个电路做的无用功，目的不同，谢谢啦：）
