ADAU1761的开发教程9：音效开发2：音量大小调节

[ 作者：OP ] [ 来源：ADSP开源社区 ] [ 发布时间：2019-5-7 ]

特别说明：由于网站空间有限，有些图片被压缩导致看不清，有的步骤漏传，如有问题可联系OP的QQ：5516164，微信：18611096839，邮箱：sale@openadsp.com

文中提到的ADAU1761开发板链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.96bf4e4cNzJK3U&id=38240607959

USBi仿真器链接：https://item.taobao.com/item.htm?spm=2013.1.0.0.36cb5c5ck52EhX&id=38242936768

第一个例程，做好了一路立体声输入，一路立体声的程序框架，下面我们就正式基于这个框架来做音效处理吧。

第一个处理，也是最简单的，音量调节。

1）默认做到例程1的阶段，硬件设计什么的都做完了，我们要在这里加音量调节模块。

2）设置一个音量控制，点开Volume Controls模块组，然后依此选中/点击如下图, 再把其中的Single volume模块拖到工作区。（调音量的模块很多，我们选一个最基本的出来讲，更多的调音量模块用户可以自行试用）

3）调出来的调音量模块只有一个输入一个输出，我们需要设置成双路，选中并鼠标右键点击刚加入的Single 1模块，选择弹出菜单里的Gain（no slew），使其支持双声道处理。

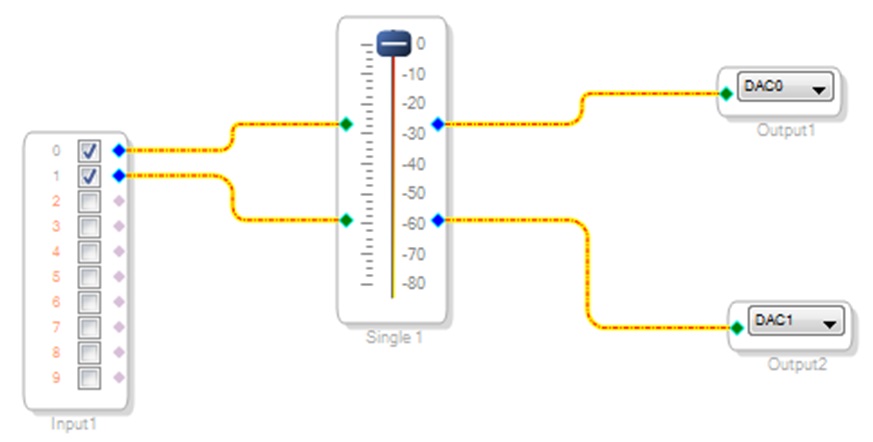

4）将Input模块和音量调节模块进行连接，完成原理图设计。

5）通过USBi下载程序，音源输入后，马上就经过一个调音量的模块，再输出到音箱，所以实现的效果就是，sigmastudio里调节single1，控制音箱的音量大小。
