ADAU1761的开发教程8:音效开发1:直通
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2019-5-7 ]

特别说明:由于网站空间有限,有些图片被压缩导致看不清,有的步骤漏传,如有问题可联系OP的QQ:5516164,微信:18611096839,邮箱:sale@openadsp.com

文中提到的ADAU1761开发板链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.96bf4e4cNzJK3U&id=38240607959

USBi仿真器链接:https://item.taobao.com/item.htm?spm=2013.1.0.0.36cb5c5ck52EhX&id=38242936768




我们从最简单的开始,先做一个直通的例程。先把这个板子弄出声来,这个程序我觉得几分钟就能掌握,你会发现SigmaDSP的开发竟然是如此的简单!

下面要做的事很简单,一路LINE IN,输入音源,通过ADAU1761的codec进行模拟转数字,并不经过任何的数字音效处理,直通为数字转模拟,再输出到音箱。让手机输入音源播放音乐,看看音箱能否正常的发声。

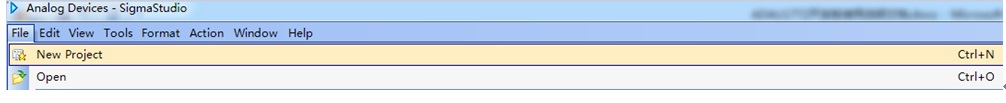

1. 打开SigmaStudio软件。我安装的是4.2版本,当下最新的。选择File> New Project,新建一个工程。

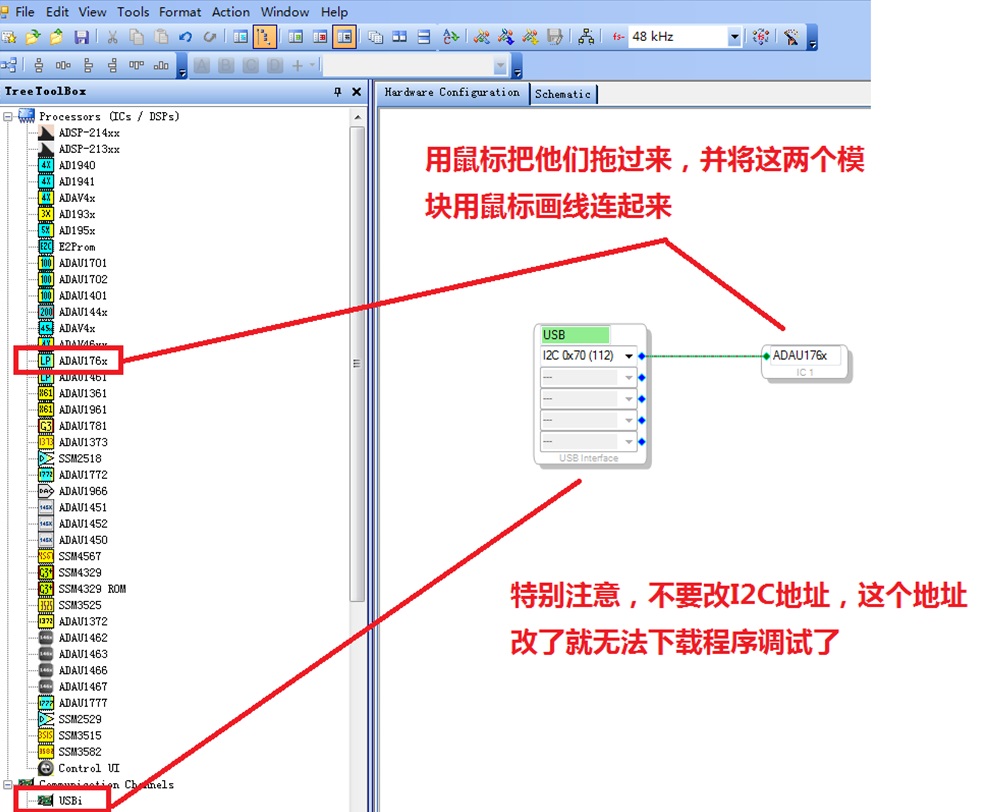

2. 首先设计Hardware,把ADAU1761,USBi鼠标选中,拖到Hardware里来,然后按照下面的图示进行链接(这是所有SigmaDSP设计的第一步):


注意1:请不要随便改变 USBi 单元显示的 I2C 地址,否则会导致通信错误,从而不能正常联接调试,你的硬件是怎么设计的,你就选择怎样的链接。

注意2:SS软件里没有ADAU1761这个器件,只有这个通用的ADU176X,支持176X系列,包括1761

4. 将做好的例程下载到板子上。通过下图所示,来把你的设计程序下载到开发板的ADAU1761中,实现1761 的音频直通功能。

5. 将输入音源设备播放音源,输出音源开始正常播放。

怎么样,是不是不要10分钟,就能自己开发出第一个SigmaStudio例程啦 :)

注意:USBi将例程down到了板子上ADAU1761的SRAM上,板子断电就没有了。USBi的这种调试是为了快速验证功能,最终需要把这个例程的代码导出,写入到STM32单片机中,从而实现单片机启动DSP,脱机运行。因为还想要多写几个例程,所以这个最终的烧写和脱机操作我会放到最后来写。
