Fireware烧写好了之后，SigmaStudio图形化开发的基本条件就达成了。我们重新来链接一下硬件，进入图形化编程的阶段，这个阶段我尽量多写一些例程，让大家能够尽快熟悉这个软件开发的全过程。

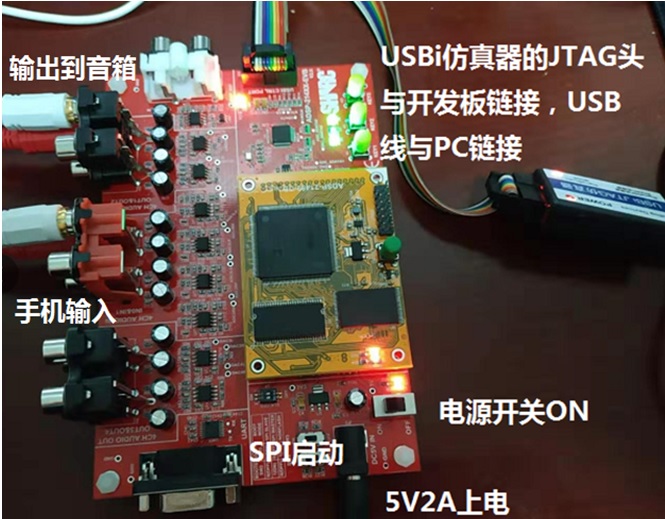

1. 按图链接硬件。
2. SW2和SW3调整到1/0，给开发板上电，正常上电后：USBi那里的D2灯被点亮；核心板Power灯被点亮；底板POWER灯被点亮。Fireware boot ，LED1和LED3灯变亮，而LED2不亮。
3. 打开SigmaStudio软件。

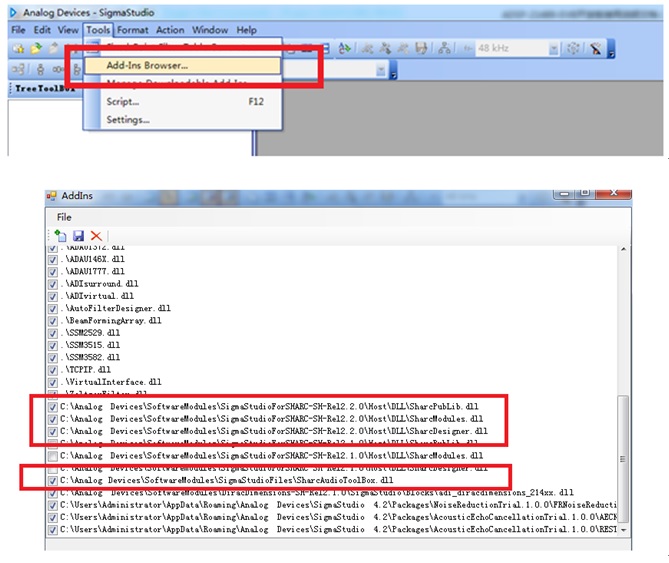

4. 先把安装的SHARC模块都添加到软件里来，见下图步骤：
安装的SHARC专用开发工具模块全部在这里，打勾选中，添加DLL即可加入到软件中。
5. 新建一个21489的工程

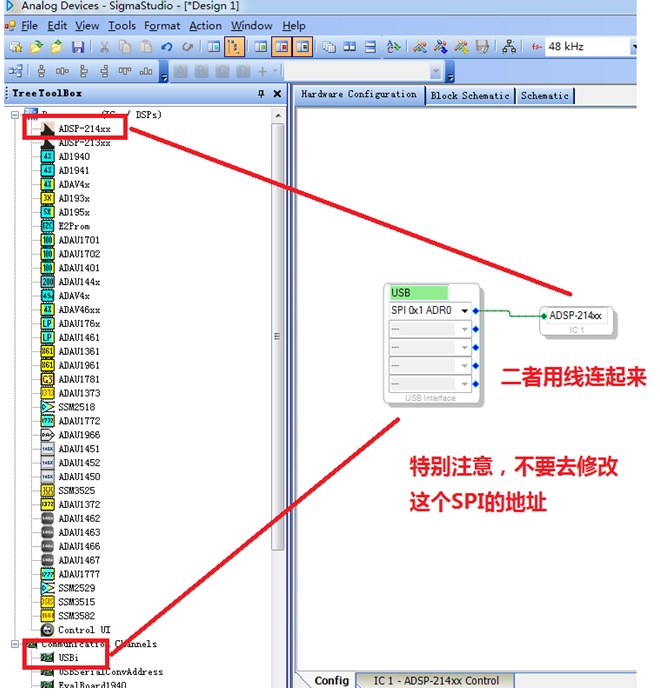

6. 配置21489硬件，将下图所示的模块拖出来，用线连起来，完成硬件设计。

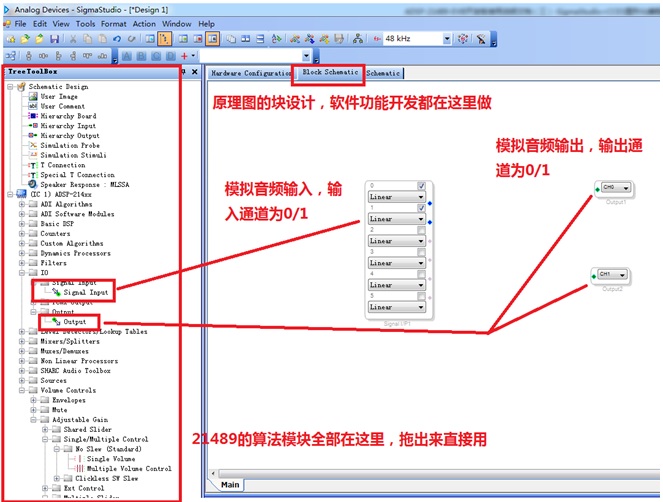

7. 软件逻辑电路图设计
这一步非常关键，21489想要实现任何的软件功能，都需要在这里进行开发，请一定要理解，我会从最简单的直通例程开始讲。外部音源输入模拟音频信号，经过AD1938做ADC，变成010101的数字信号送到21489，21489获取信号后，不做任何处理，交给AD1938做DAC，将010101的数字信号变成模拟信号，并输出到外部音箱，实现直通的功能。
下面来看一看这个逻辑是如何实现的。

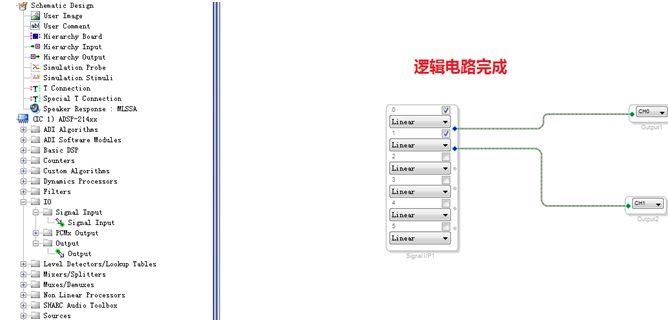

将输入和输出通过线连起来，就完成了直通的设计，模拟0/1通道输入，模拟0/1通道输出，不做任何处理，输入这边手机输入音乐，输出那边音箱播放手机输入的音乐。

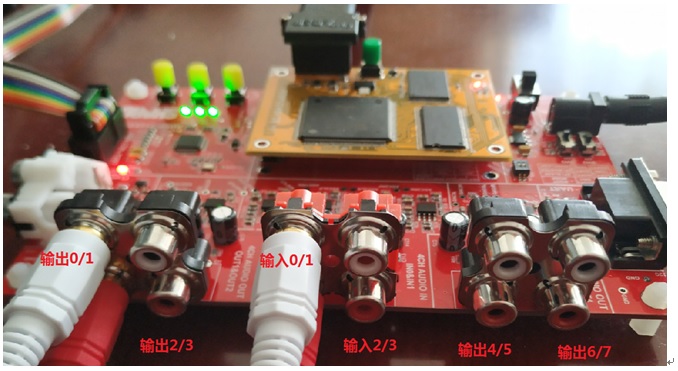

软件上是这么做的，那么硬件应该怎么接呢？请看下图：
软件里我们设置的是输入0/1，那么在硬件上，我们就让模拟输入接到输入0/1上；软件里输出是0/1，那么在硬件上，我们就让模拟输出接到输出0/1上。他们是一一匹配的，这样就完成了硬件的接入工作。

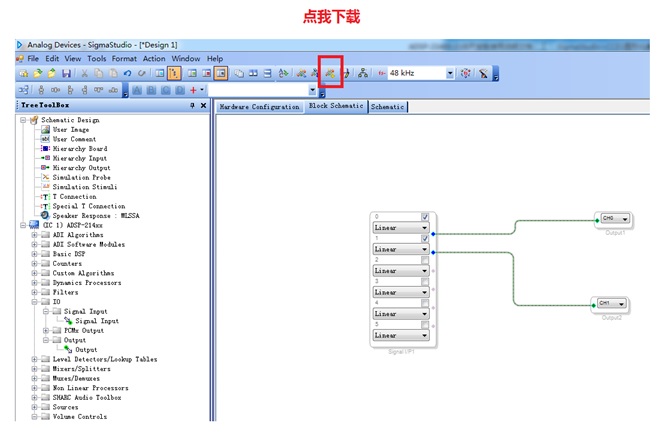

8. 用USBi下载逻辑电路图，实现直通功能，点击下载后，板子上的LED2灯也亮起，这时候三个LED就全亮了。
下载速度很快，点完之后，就能从音箱听到手机播放的音乐，实现了直通。
特别注意：USBi下载逻辑电路图，是暂存在RAM里的，一旦板子断电，这些音效就都没有了，所以这只是在线调试，如果想要把SigmaStduio的逻辑电路图程序固化到flash里，实现脱机运行，就需要另外的一系列动作，我们会有专门的文档来讲解。
|
