这个程序，我们将会在开发板上实现48Khz或96Khz采样率的音频直通程序。
原理上来讲，手机音源通过1分2音频线接入21489开发板的模拟输入接插件，将模拟音频导入，通过AD1938进行模拟转数字，数字音频信号进入21489数字音频DSP中，不做任何处理，交给AD1938再进行数字转模拟，将模拟的音频信号送到对应的通道，实现多通道输出。

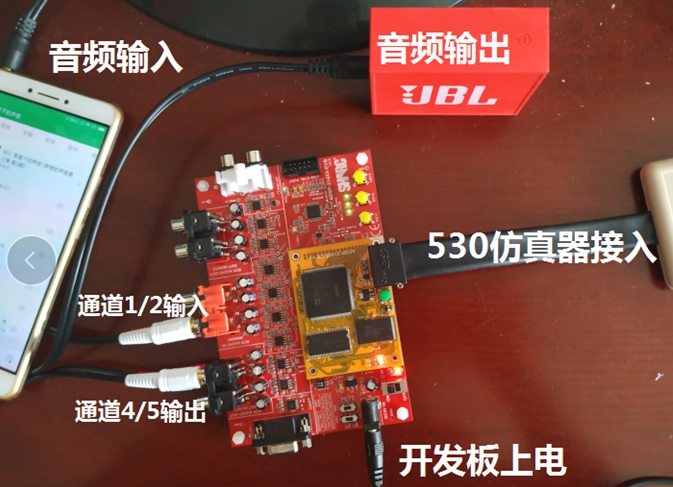

硬件连接如下图：
为什么输入接1/2通道，输入就要接4/5通道（通道号在板子的背面），这是因为程序就是这么设计的，如果是1/2通道IN，就是4/5或者6/7通道OUT；如果是0/1通道IN，就是0/1或者2/3通道OUT。

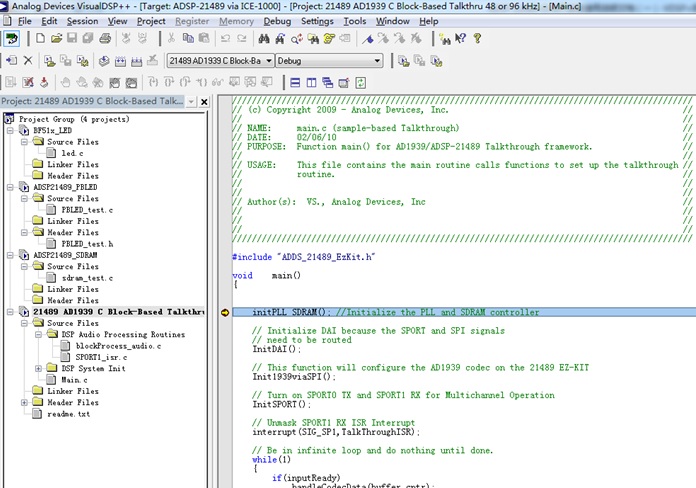

把工程拖入VDSP中，编译，运行，手机播放音源，输出到音响听到音乐，完成这个例程。这时候把输出改为6/7通道，也能听到音乐；如果再接一个音箱，那么4/5和6/7都能听到音乐。

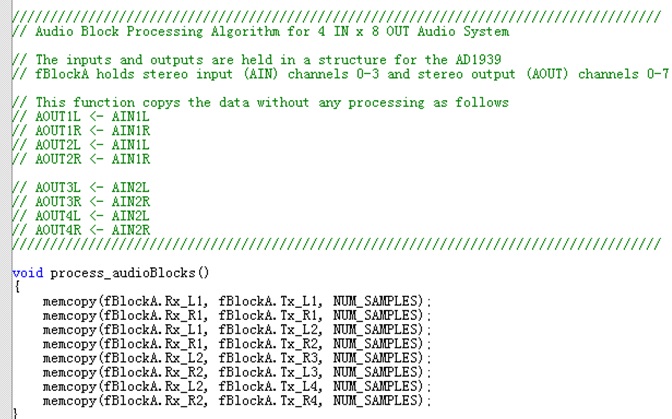

这个工程里，音频处理都在DSP Audio Processing Routines里，想要了解如何实现这种直通，可以看里面的程序去理解。
程序里都有备注，比较容易看得懂，这里说的就是4进8出，1左右声道进对应12左右声道出，2左右声道进对应34左右声道出。而1左右声道IN就是板子上的0/1 IN，2左右声道IN就是板子上的2/3 IN。
|
