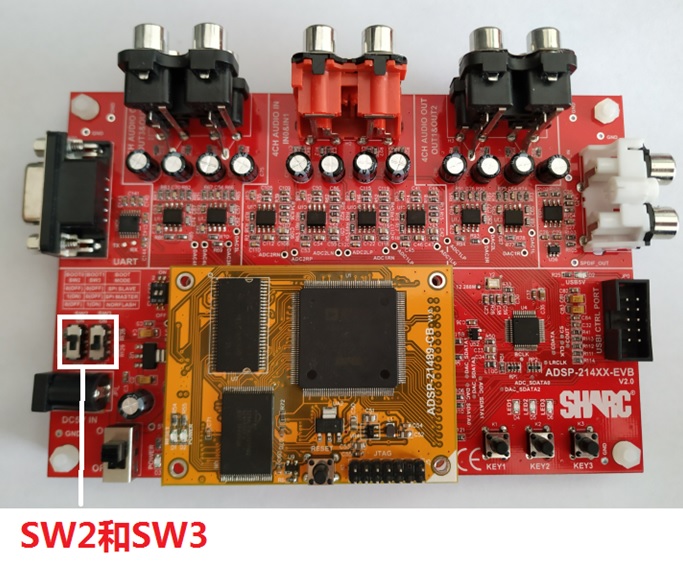

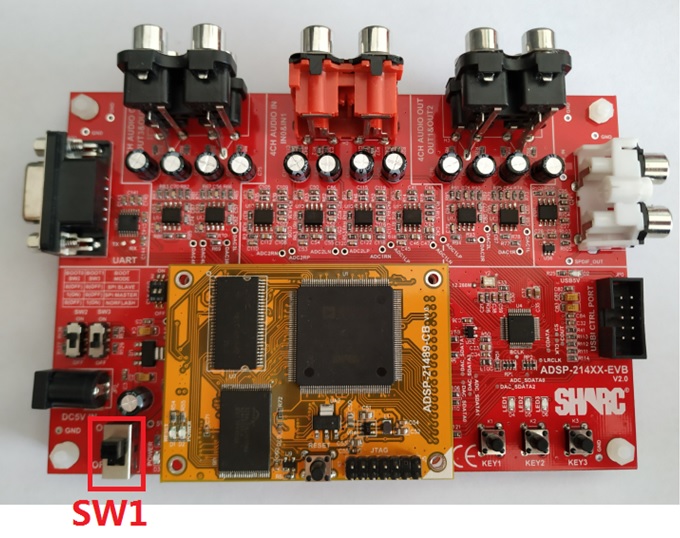

这是一个开关组合,组合出来效果是让板子选择从SPIFLASH启动,还是从NORFLASH启动。
SW2:1 SW3:0 由SPIFLASH启动
SW2:0 SW3:1 由NORFLASH启动

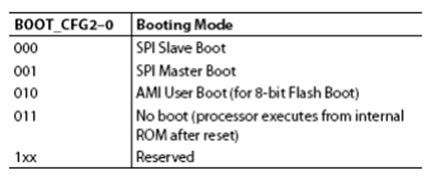

从原理上来讲,为什么调节开关,能选通boot模式,数据手册里是有详细描述的,ADSP-21489处理器有3种启动模式,通过片上管脚 BOOT_CFG0、BOOT_CFG1、BOOT_CFG2 配置,我们设置的SW2和SW3开关就是依据此项配置来做的。

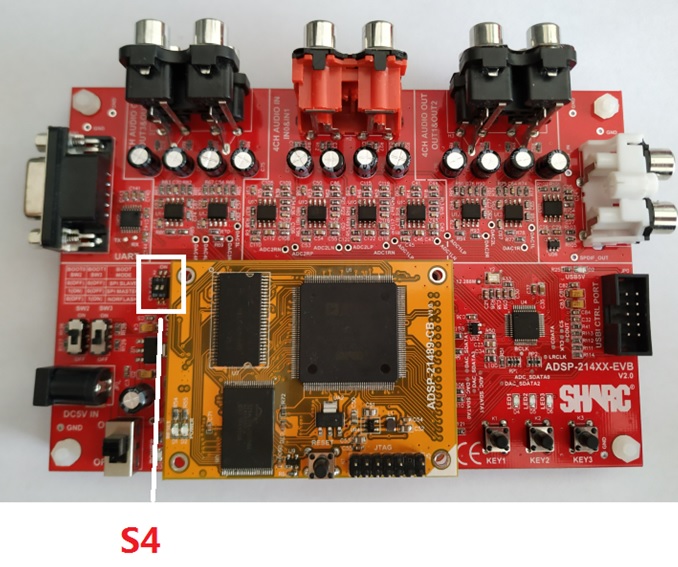

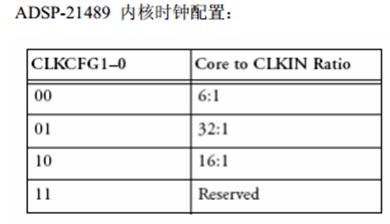

这个开关就要详细的说一下。CLK_CFG0和CLK_CFG1用于配置上电后内核时钟的频率,在上电后,内核时钟将按照CLK_CFG0和CLK_CFG1配置的频率运行,在引导完成后,该频率可以通过配置PMCTL寄存器来设置。板卡上,拨码开关S4分别连接CLK_CFG0和CLK_CFG1,用于配置内核时钟。
