ADAU1452开发教程13：按键控制LED灯
[ 作者：OP ] [ 来源：ADSP开源社区 ] [ 发布时间：2019-3-6 ]

特别说明

教程中本应该每一步操作都有详细的截图说明，但由于网站空间有限，图片可能有缺失，或者不清晰，如有具体问题可咨询OP的QQ：5516164，邮箱：sale@openadsp.com，微信：18611096839。





1）首先要配置一下MPx，定义GPIO的input和output。

我们回到Hardware的界面，选中ADAU1452，点鼠标右键，并选择Register Window，打开寄存器配置页面。

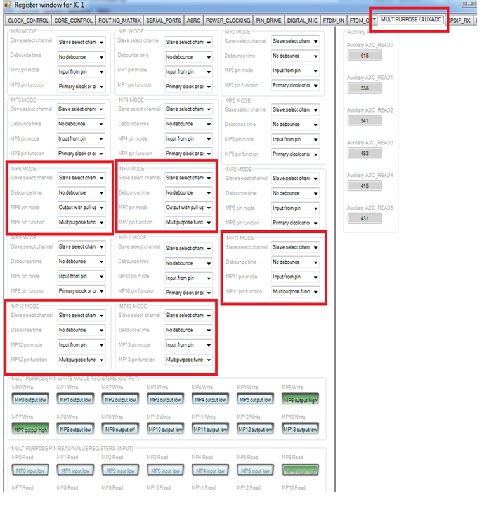

2）选择如下图的设置

MP6和MP7设置成output，即LED灯D4,5。MP11,12,13设置成input，即按键KEY1,2,3

如果要让板子上的按键控制LED灯，可做以下操作，拖出input和output，并下拉指定接口即可。

GPIO11-GPIO7，对应了板子上的KEY1和D4灯，通过USBi下载之后，按下KEY1，D4闪。
GPIO12-GPIO6，对应了板子上的KEY2和D5灯，通过USBi下载之后，按下KEY2，D5闪。
