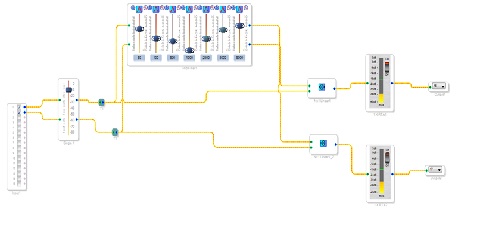

基于第3个例程,我们再来玩个最简单的混音!将输入音源经过EQ调节后的声音,跟原音做一个混音,再输出,听一听这个简单的混音效果吧。分析一下这个过程,首先输入音源,再经过一个音量调节模块,出来后分成两路,一路接EQ做调音,一路直接走。EQ调完音的声音,跟直接走的这一路进行混音,再接左右声道实时电平显示,再输出,是这样一个过程。那么在SS的原理图里是如何实现的呢?(混音效果也许不是很好,听不太出来,但是开发板的文档是本着教会用的目的来写的,更好的效果就靠大家学会最基础之后自由发挥了)
2)在volume control模块之后,我们给每个通道加个T connection以便通过它能接到多个模块的输入端。(这个模块很重要,要多连线,就得用他)
我们有左右声道的音源进来,所以拖出来2个T模块。
3)点开Mixers/Splitters的下面模块,拖出来2个。
