ADAU1452开发教程10：左右声道电平实时显示

[ 作者：OP ] [ 来源：ADSP开源社区 ] [ 发布时间：2019-3-6 ]

特别说明

教程中本应该每一步操作都有详细的截图说明，但由于网站空间有限，图片可能有缺失，或者不清晰，如有具体问题可咨询OP的QQ：5516164，邮箱：sale@openadsp.com，微信：18611096839。

官方淘宝链接

ADAU1452开发板：

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.18.fb50c4d6woZMv7&id=39289236798

USBi仿真器：

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.40d22dbd2aiL4G&id=38242936768

基于例程1，我们在调音模块之后接2个左右声道电平实时显示的模块，再接输出。（我们直接在例程上修改，省去了硬件配置等步骤，如果想从0开始，也可按例程1中的步骤一步步步来画）

1）删掉上图Single1和output1、output2之间的连线，我们要在这中间添加新的模块。

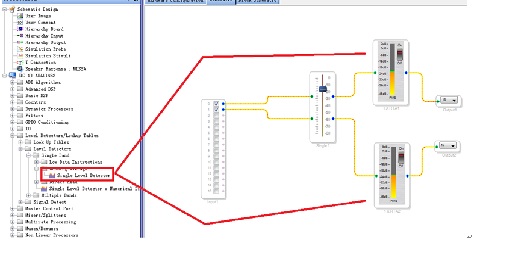

2）点开Level Detectors/Lookup Tables的下面这个模块，拖出去2个。作为左右声道电平实时显示，并连线，完成设计。

3）将例程2通过usbi下载到板子上，并打开1XRTA1和1XRTA2的on开关，音源输入，音源输出，这个时候就能在你的原理图这里看到实时的左右声道电平显示了。
