ADAU1701开发教程31:输入信道自动检测+无信号自动待机
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2019-3-4 ]

特别说明

教程中本应该每一步操作都有详细的截图说明,但由于网站空间有限,无法一一上传,如有具体问题可咨询OP的QQ:5516164,邮箱:sale@openadsp.com,微信:18611096839。







基于上面的输入信道自动检测的例程,我们增加了无信号自动待机功能,通过一系列复杂算法模块的搭建,最终实现输入信道有信号时,对应的LED灯被点亮,当输入信道无信号时,设定待机时间,时间一到灯熄灭,进入待机状态。

算法模块比较复杂,这里不做更多讲解,可直接采用,或自行研究。

1. hardware设计

2. 寄存器配置

这里对应我们板子上的硬件设计,先把MP8设置成ADC3来做电位器调音,再将MP7、MP10、MP11设置成output。虽然我们只用了MP7,但是也需要把另外两个设置正确,否则这两个灯会长亮。

注意:有些用户可能会发现,设置完之后,后面还有一个方框,点上就变成红色勾勾,这个是做什么用的?红色勾是反状态,大家自己试一下就清楚啦。

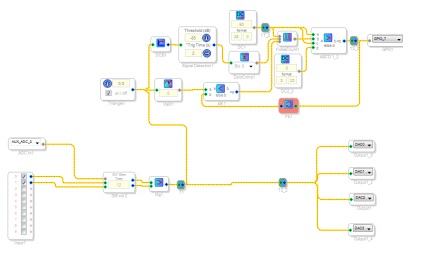

3. 原理图设计

4. 程序简单注释

基准1HZ,用于计数基准频率

去掉直流部分

输入信号自动检测模块。

时间设定,目前为60S

LED,用于状态显示。
