ADAU1701开发教程4：开发板的开关说明

[ 作者：OP ] [ 来源：ADSP开源社区 ] [ 发布时间：2019-3-4 ]

特别说明

教程中本应该每一步操作都有详细的截图说明，但由于网站空间有限，无法一一上传，如有具体问题可咨询OP的QQ：5516164，邮箱：sale@openadsp.com，微信：18611096839。

ADAU1701开发板链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.525944c9OI7byc&id=38231117844

USBi仿真器链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.78ff2dbdyzvQeb&id=38242936768

开发板的开关有2个：

1. SW1：ADAU1701的自启动开关，拨到ON的时候为自启动，从ADAU1701外置的EEPROM启动，脱机运行。拨到OFF位是USBi的调试模式。

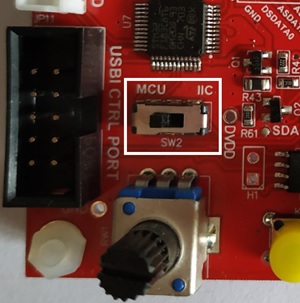

2. SW2：MCU与USBi切换开关，拨到IIC是USBi调试模式，拨到MCU则是MCU烧写模式。

想要USBi调试ADAU1701，则需要SW1拨OFF，SW2拨IIC
想要ADAU1701自启动，则需要SW1拨ON，SW2拨IIC
想要MCU烧写+MCU启动DSP，则需要SW1拨OFF，SW2拨MCU
