OpenADSP开源社区正式推出Sigma DSP ADAU1701开发板！
产品简介

ADAU1701开发板集模拟音频输入/输出，I2S 数字音频输入，2W*2 的Class-D SSM2306差分功放输出，多位按键或电位器输入控制和LED灯输出指示，及自启动E2PROM等模块于一体，并支持通过跳线来配置供电方式（USB供电或外部5V DC供电）、MCLK输入选择和E2PROM写保护等不同设置。

通过该开发板，用户可实现基本的音频系统的功能（包括简单控制和显示）实现并验证DSP内的音频处理算法。

因ADAU1401、ADAU1702与ADAU1701管脚和功能全兼容，该板也可作为ADAU1401或ADAU1702的开发板使用。

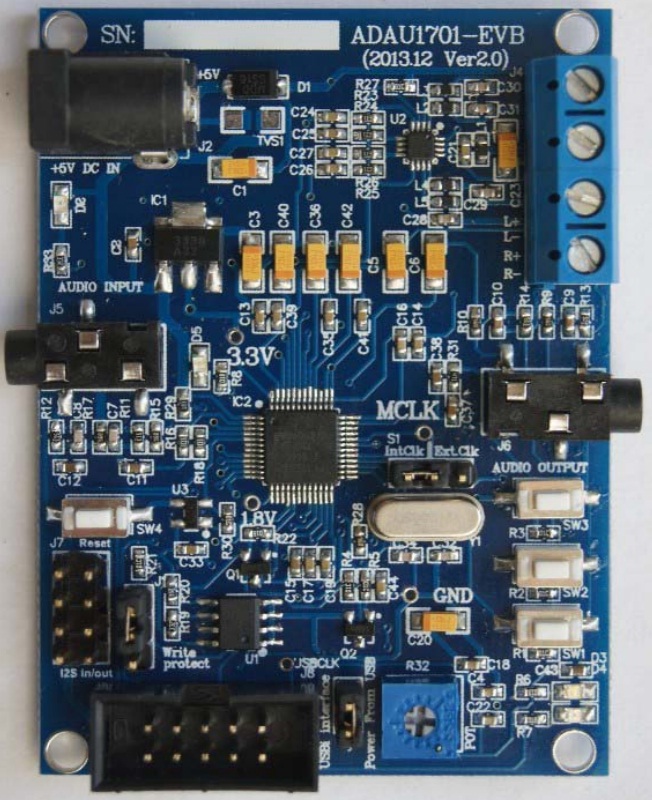

开发板图示（尺寸：72mm*53mm，高15mm）

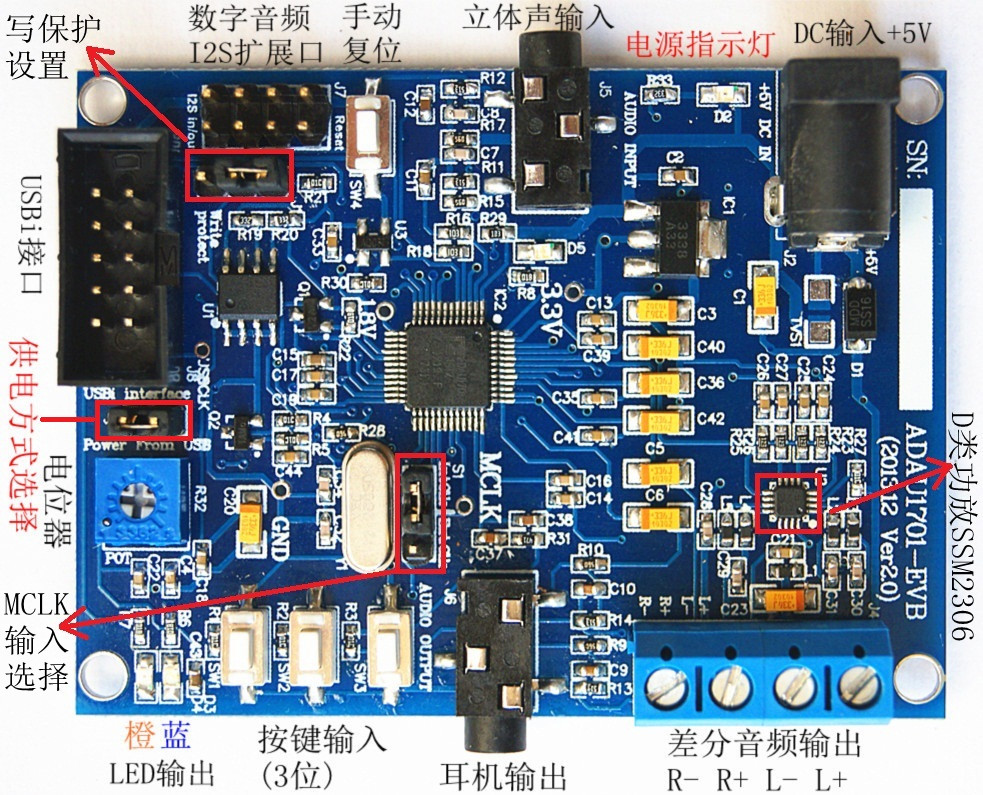

外设功能模块

SigmaDSP: ADAU1701
Class-D功放: SSM2306 (2W*2)
电源：LDO ADP3338(3.3V) + 三极管9012(1.8V)
复位: ADM811
E2PROM: 24LC256/24AA256
无源晶振：12.288MHz
1个立体声音频输入(Φ3.5mm)
1个立体声音频输出(Φ3.5mm)，一个立体声差分输出
一个手动复位按键，3个MP输入按键
一个电源指示LED灯（红），3个MP LED灯（蓝，绿，橙）
1个双排I2S输入接口(4*2pin，2.54mm)
USBi接口(10pin，2.54mm)
1个电位器(0~5KOhm)
配套资源

资料光盘：

SigmaStudio3.8安装文件
Microsoft .Net framework 3.5安装文件
ADAU1701-EVB开发板使用指南（pdf电子版）
ADAU1701-EVB原理图（pdf电子版）
相关芯片数据手册（板卡使用器件的数据手册，pdf文件）
SigmaDSP例程(SigmaStudio工程文件)
基础配件：

USB线缆一根
资料光盘
塑料支柱4根（2cm高）
保修卡(1月包换，1年保修，终身成本价维修)

选配仿真器
