| 功耗更低、集成度更高、价格更合理，一直是ADI Blackfin努力的目标，新品BF70X系列处理器就朝这个方向迈进了一大步。
这颗全新的DSP，个人认为还是很有特色的，首先就是高集成度，ADI一直希望DSP能够像专业芯片一样做成单芯片解决方案，这颗上就有体现。最大1MB的片内SRAM让他能够抛开外接RAM，胜任很多经典应用。全新优化的Blackfin+处理器在性能上有所提升，内核将16位双MAC、32位MAC和16位复杂MAC结合为最先进的信号处理引擎，它还将干净且正交的RISC式微处理器指令集的优势和单指令、多数据流(SIMD)多媒体能力结合为一个指令集架构。 而且Blackfin+内核的最新改进加入了缓存增强、分支预测以及其他指令集改进，同时保持指令集兼容之前的Blackfin产品。这一系列的动作让这颗能够更快。
40nm的工艺，采用低功耗、低电压设计方法，提供世界一流的电源管理和性能，让这颗DSP成为业界顶尖的低功耗产品，400M的最高主频下，我们做到了100mw以下的最低功耗。

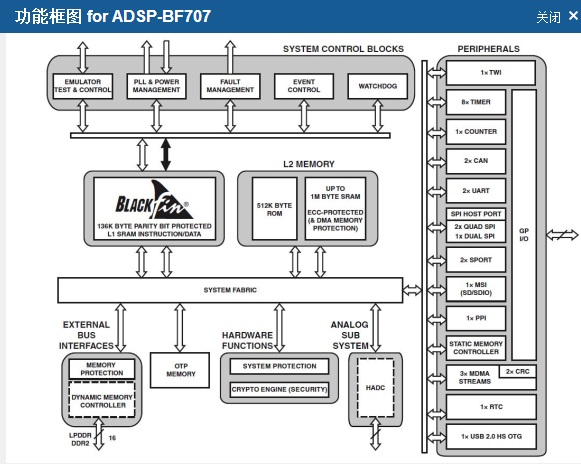

高集成度就意味着丰富的片上外设，BF70X集成了许多业界领先的系统外设，如四通道、12位、1MSPS ADC，2个UART，2x四通道SPI / 1x双通道SPI（带主机模式选项)，2x SPORT (带I2S)，ePPI视频I/O，2x CAN2.0B，USB2.0 HS OTG，I2C，SD/SDIO/MMC（8位）。看一下它的系统框图就很清楚了：
安全性是以前的Blackfin做的不好的地方，很长的一段时间，Blackfin都没有办法自我加密，这个缺陷让设计者非常头疼，又要专门去埋加密狗增加工作量，而新的BF70X则充分考虑了这个需求，片内的加密硬件加速器，提供快速安全引导/IP保护，memDMA加密/解密，提供快速运行时安全，同时支持数字签名，因此可以100%保证代码的安全和保密性，想抄板的兄弟们，这次难度增加百倍了哦。
在开发方面，ADI也是尽量的简化，提供了全新的CCES开发系统，并封装了非常多由ADI公司认证的免费算法库，包括图像、音频编解码软件及工具箱，未来还会推出类似SigmaStudio这样的图形化编程工具，让DSP开发这个大门槛越来越低，更多的人能够非常容易的开发Blackfin。
在价格方面，号称3.99美元的单芯片解决方案的作品，也颇具市场竞争力。
以上，让OP对BF70X的表现有所期待。ADI把这颗DSP看做是BF51X的升级版，目光瞄准在工业成像、智能照明、便携式音频、通信和军工领域、汽车电子和医疗保健领域，这也非常符合ADI在市场方面的重心，在此领域的大家。。可以稍微关注一下这颗ADI公司全新Blackfin内核的诚意之作！ |
