ADSP-BF53x 上有一个16Bit 的PPI 接口，最高速度可以到系统时钟的1/2，有视频信号传输使用的行、列、场是三个同步信号，支持ITU656,ITU601 等模式，可兼容大部分视频相关的芯片。



    PPI 接口自身不能产生时钟信号，所以PPICLK 信号必须由外部设备或者晶振提供，它没有专门的行，列同步信号管脚，在使用PPI 时，需采用与其复用的Timer1 和Timer2 管脚来作为行列同步信号管脚，PPI 接口的场同步管脚FS3 与PF3 脚复用，该信号是在传输电视视频信号时，指示当前传输的信号是奇场还是偶场信号，在通常不使用的情况下，该管脚必须下拉。



    PPI 接口与其他接口不同，他没有发送和接收数据的寄存器，不能采用Core 来操作数据，只能采用DMA 传输。

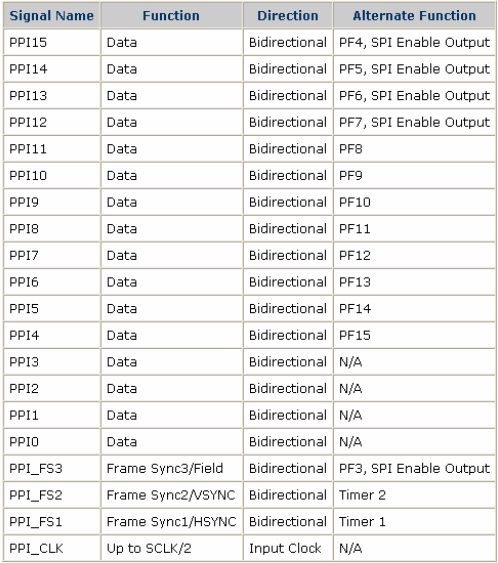

    PPI 接口管脚与复用定义：





    接口寄存器说明：



    寄存器                 功能

    PPI_CONTROL            PPI 控制寄存器，用于配置PPI 工作模式

    PPI_STATUS PPI         状态寄存器

    PPI_COUNT PPI          传输计数寄存器，设置图像一条线由多少数据组成

    PPI_DELAY PPI          延时计数寄存器，设置在传输时延时多少个时钟开始采数据

    PPI_FRAME PPI          帧寄存器，用来设置一幅完整图像一帧的线条数



    来看一段关于PPI的核心代码分析：



    *pDMA0_START_ADDR = 0; //配置PPIDMA 数据起始地址

*pDMA0_X_COUNT = 480; //配置DMA 一行要传输多少次数据

*pDMA0_X_MODIFY = 2; //配置每次传输行地址的增量

*pDMA0_Y_COUNT = 286; //配置要传输多少行数据

*pDMA0_Y_MODIFY = 2; //配置每次列数据地址的增量

*pDMA0_CONFIG = 0x1034; //配置DMA 工作模式

*pPPI_CONTROL = 0x781e; //配置PPI 工作偶是

*pPPI_DELAY = 0; //配置时钟延时为0

*pPPI_COUNT = 479; //配置PPI 每行要传输480 次

*pPPI_FRAME = 286; //配置每帧图像有286 行

*pTIMER1_PERIOD = 525; //配置行同步信号产生的周期

*pTIMER1_WIDTH = 41; //配置行同步信号宽度

*pTIMER1_CONFIG = 0x00a9;//配置行同步信号工作模式

*pTIMER2_PERIOD = 150150;//配置列同步信号产生的周期

*pTIMER2_WIDTH = 5250; //配置列同步信号宽度

*pTIMER2_CONFIG = 0x00a9; //配置列同步信号工作模式

*pDMA0_CONFIG |= 0x1; //使能DMA

asm("ssync;"); //系统同步 /

*pPPI_CONTROL |= 0x1; //使能PPI

asm("ssync;"); //系统同步

*pTIMER_ENABLE|= 0x0006; //使能行场同步信号

asm("ssync;"); //系统同步



    PPI 的行场同步信号与TIMER1 和TIMER2 复用，所以要配置TIMER 寄存器来启动PPI 的同步信号。这个代码就实现了PPI 连续发送525*286 尺寸图像的数据，其中图像有效数据尺寸为480*286。展示了使用 PPIDMA 传输数据的功能。
