| SPORT是Blackfin专门的音频接口，是最高速的串口，当然也有不少人拿这个接口去干别的，但在ADI自己的定义里，它大多数是来接音频的。
ADSP-BF53x 上有两个SPORT 口，SPORT（synchronous serial ports）接口是ADSP-BF53x 上速度最快的串口，其速度可以达到系统时钟的1/2， 每一个 SPORT 口有两根接收数据线和两根传输数据线，支持全双工模式传输。
SPORT 接口通常用做一些高速的数据传输，它支持I2S 模式，通常将SPORT 接口连接音频的编解码器芯片，作为音频数据输出接口。
SPORT 时钟频率配置：
SPORTx_TCLK frequency = (SCLK frequency)/(2 x (SPORTx_TCLKDIV + 1))
SPORTx_RCLK frequency = (SCLK frequency)/(2 x (SPORTx_RCLKDIV + 1))
SPORT 同步信号频率配置：
SPORTxTFS frequency = (TSCLKx frequency)/(SPORTx_TFSDIV + 1)
SPORTxRFS frequency = (RSCLKx frequency)/(SPORTx_RFSDIV + 1)

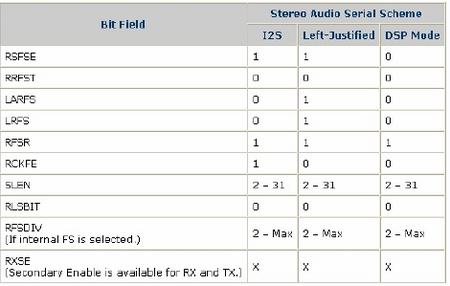

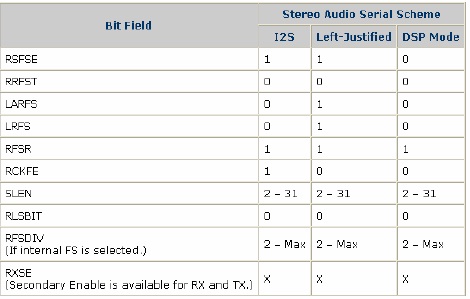

不同模式下，寄存器配置值：
接口寄存器说明：
寄存器 功能
SPORTx_TX_CONFIG SPORTx 传输配置寄存器
SPORTx_RX_CONFIG SPORTx 传输配置寄存器
SPORTx_TX SPORTx 传输寄存器
SPORTx_RX SPORTx 接收寄存器
SPORTx_TSCLKDIV SPORTx 传输时钟配置寄存器
SPORTx_RSCLKDIV SPORTx 接收时钟配置寄存器
SPORTx_TFSDIV SPORTx 传输同步信号配置寄存器
SPORTx_RFSDIV SPORTx 接收同步信号配置寄存器
SPORTx_STAT SPORTx 状态寄存器
作为一个高速串口，不多说了，看一段核心程序：
*pSPORT1_TCLKDIV = TCLKDIV; //配置SPORT 传输接口的时钟频率
*pSPORT1_TFSDIV = TFSDIV; //配置SPORT 传输接口的同步频率
*pSPORT1_TCR1 = ITFS|TFSR|ITCLK; //配置SPORT 传输工作模式
*pSPORT1_TCR2 = 31; //配置SPORT 以32Bit 数据传输
*pDMA4_PERIPHERAL_MAP = 0x4000; //设置SPORT 传输接口DMA
*pDMA4_CONFIG = WDSIZE_32 | DI_EN |FLOW_1; //设置DMA 工作模式
*pDMA4_START_ADDR = (void *)iTxBuffer; //设置DMA 传输数据起始地址
*pDMA4_X_COUNT = 1000; //设置DMA 传输次数
*pDMA4_X_MODIFY = 4; //设置DMA 每次地址增量变化
*pDMA4_CONFIG = (*pDMA4_CONFIG | DMAEN); //使能传输DMA
*pSPORT1_TCR1 = (*pSPORT1_TCR1 | TSPEN); //使能传输SPORT
*pSIC_IAR0 = 0xffffffff;
*pSIC_IAR1 = 0xfff32fff; //配置SPORT DMA 中断等级
*pSIC_IAR2 = 0xffffffff;
register_handler(ik_ivg9, Sport1_RX_ISR); //注册接收中断
register_handler(ik_ivg10, Sport1_TX_ISR); //注册传输中断
*pSIC_IMASK = 0x00001800; //打开SPORT 传输和接收中断屏蔽
EX_INTERRUPT_HANDLER(SPORT1_TX_ISR) //传输DMA 中断函数
{
*pDMA4_IRQ_STATUS = 0x0001; //清除中断标志位
printf("SPORT TX DMA Done!\n"); //打印信息
*pSIC_IMASK &= ~0x00001000; //屏蔽接收中断
}
这段代码实现了通过 SPORT1 接口利用SPORT1 DMA 传输数据和接收数据，SPORT1 接口时钟和同步信号采用内部由系统时钟配置分频获取。代码描述了 SPORT1 接口使用DMA 传输时常用的配置，由于没有和其他设备做通讯，所以看不到接收的实际数据。也可以将扩展接口上SPORT1 的DT1PRI 和DR1PRI 两个接口短接，实现环路测试功能，通过接收数据
Buffer 查看收到的数据。
