IO作为任何一个处理器都会有的最最基础外设接口，Blackfin是如何的？

    ADSP-BF53x 处理器上有16 个Programmable Flag 接口，简称PF 接口，这些接口就是通常所有的IO 接口，通过寄存器配置，可以输出电平和感知接口电平，每一个PF 接口都可以作为外部中断接口。

    在单片机上，通常如果设置一个 IO 接口输出时，直接将输出信号值付给该接口，如果作为输入时，直接通过该接口读取即可。Blackfin 处理器的IO 使用与单片机不同，在使用前必须对该接口进行初始化，如告知接口的方向，如配置为输出接口，则直接配置输出接口电平信号，如配置为输入接口，需打开输入使能开关，配置输出信号触发方式，是否中断触发，是否双极性触发等等。初始化完成后，才能使用PF接口。

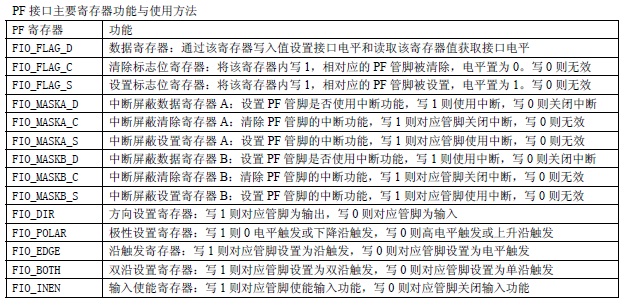

    接口寄存器说明如下所示：

    让我们来分析一个典型代码：

    输入接口配置：

    将 PF0 接口配置为输入接口，并且读出接口电平状态。

    *pFIO_DIR &= ~PF0; //设置PF0 为输入

    *pFIO_INEN |= PF0; //输入使能

    i = *pFIO_FLAG_D; //读取数据

    输出接口配置：

    将 PF0 接口配置为输出接口，使用两种方式设置PF0 输出高低电平。

    *pFIO_DIR |= PF0; //设置PF0 为输出

    *pFIO_FLAG_S |= PF0; //PF0 脚置高

    *pFIO_FLAG_C |= PF0; //PF0 脚置低

    *pFIO_FLAG_D |= PF0; //PF0 脚置高

    *pFIO_FLAG_D &= ~PF0; //PF0 脚置低

    输入就实现了读取PF0 接口状态并打印出PF 接口状态数据。输出则实现了通过PF0 接口不断的输出高低变化的电平。你看懂了吗？稍后补充一下这俩例子程序源码。

    上面提到的2个IO的例程源码奉上：

GPIO IN：链接: http://pan.baidu.com/s/1dDlE8Dj 密码: q95f

GPIO OUT：链接: http://pan.baidu.com/s/1eQ7rqsM 密码: b0w5

    下一章中断则是跟IO紧密相连的技术点，Blackfin的16个PF口均可做中断来使用！下一章就有教学视频的详细讲解啦，未完待续...
