接下来就是正题了，详细的讲讲Blackfin这个处理器，当然是以现在最受欢迎的BF533/BF531作为典型来讲了。
首先是内核，Blackfin的内核是ADI公司和Intel公司因为微软的一个饼而构建的，和其他的ADI DSP不太一样，我的印象中SHARC和21XX是Traditional DSPs Core Architecture，而Blackfin跟高富帅TigerSHARC则是MSA CORE Architecture. Blackfin是由MCU+DSP的综合架构组成，这个不是简单的1+1=2，而是你中有我我中有你的混合架构，官方名曰汇聚处理器。这种架构就让Blackfin从一个单纯的DSP升级成为一个有MCU功能的DSP。所以你可以在DSP上做跑比如ucos，uclinux的操作系统，是一大特色。

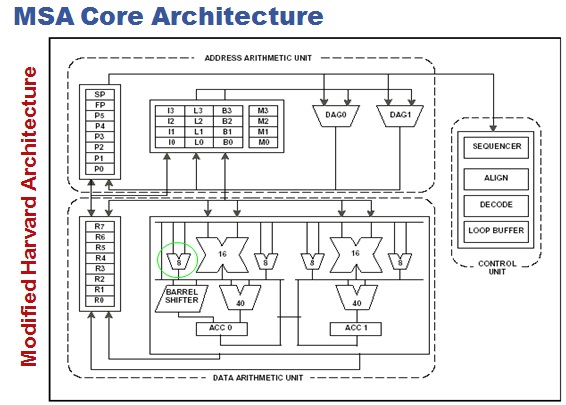

内核框图如下：
- Orthogonal RISC-like Microprocessor Instruction Set
- Single-Instruction Multiple-Data (SIMD)
- Dynamic Power Management
- 64-bit-wide Instruction-Fetch Bus
- ten-Stage Instruction Pipeline
- Multi-issue 64-bit instructions (VLIW)
上面是Blackfin内核的特点，用英文表达应该更显而易见吧。下面则是它的优势：
- Optimized Instruction Set：High density compiled code
- Limited multi-issue capability：Use many of the core resources in a single instruction cycle
- Algebraic syntax：Easy programming & read
- Optimized Linker of C/C++ Compiler ：More sufficient software environment

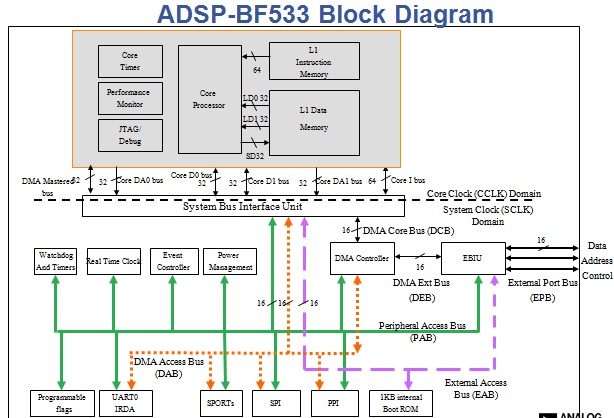

以BF533为例，我们来具体看一下这个内核吧。

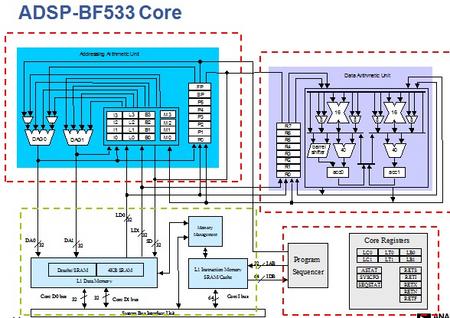

上图可见，红色的是Blackfin的core component，绿色的则是memory unit。这个时候你会发现，BF533的core就包含了：
- Data arithmetic unit：ALUs；MAC；Registers；
- Control unit：Sequencer； Registers；
- Addressing arithmetic unit ：DAGs；Registers；
BF533的CORE每一个部分包含都有寄存器，因此我们下面就来探讨一下BF533的寄存器吧！
我是想到哪里写到哪里，有点随意，大家如果有兴趣看的话也请随意。
|
