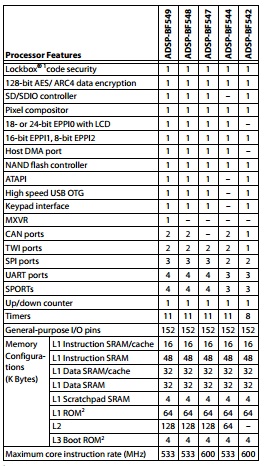

在BF53X取得成功之后, ADI希望能够在此基础上推出更优质的Blackfin，在汇集了全球的sales、FAE和客户对BF53X的反馈后，问题集中在一个核心上，那就是BF53X的视频PPI接口太少了，想要采集输入，就不能时实输出，这有且仅有的一个视频口让很多想在视频、图像上面的应用感觉非常尴尬，于是应运而生了BF54X，一个包含了非常丰富外设接口的DSP。来自产品线内心的独白：你们都说外设少,PPI少，那么好吧，PPI视频接口给你3个够不够，什么USB,SD，CF，硬盘，Nandflash，232,485，CAN，全给你够不够！让我们来详细看一下他的性能：





      这真的是一个复杂的DSP，最高600M的主频，DDR的RAM，多达152个IO，3个PPI视频接口，N多的集成外设，ADI确实是充分采纳了大家的意见！让我们一度认为BF54X真的就是那个能够超越BF531的型号。



      但是事实上看来，是远远没有到达想象中的高度。这颗非常典型，真的可以当做IC设计公司参考学习的典型案例。没有那么受欢迎的首当其冲就是这400个脚的高密度BGA封装，IC做得太大而全就必然会有大而全的管脚，没有LQFP的贴片封装瞬间流逝了一大批的客户。而后的软硬件设计复杂度又挡住了一大批，对硬件来讲，400脚BGA的CPU,DDR的DRAM就意味着最少6到8层的最小系统，这让很多玩BF531时2层板甚至自动布线的兄弟姐妹们望而却步；各种外设接口的复用又让硬件设计显得过于的复杂化。复杂的硬件势必又会让软件更复杂，这是一个非良性循环。



      一颗IC的非良性循环是会传染的，高难度设计、高难度生产就导致用得人不多，用得人不多就导致可供参考的资料少，可供参考的资料少就导致新人更难上手，市场占有量整体的下滑就导致芯片价格持续在高位，这以上的一切又严重影响到项目经理的选型，于是乎，这颗BF54X就真的做成了，性能极佳，卖相很差的尴尬境地。



      当然，BF54X现在仍然还是很多人在用的，OP的感觉是这些正在用的应用，真的就是处理器的性能完全贴合了应用的需要，而且对成本无欲无求的出货量都不大的高利润产品。但是作为一个搞了Blackfin10几年的老家伙来讲，我还是非常喜欢这颗的，需要由衷的说一句，外设多的DSP是真心的方便那。
