系统概况

• 适用范围：QR码识别；360°旋转，45°倾斜，两平行边轻微弯曲。
• 知识产权：ADI

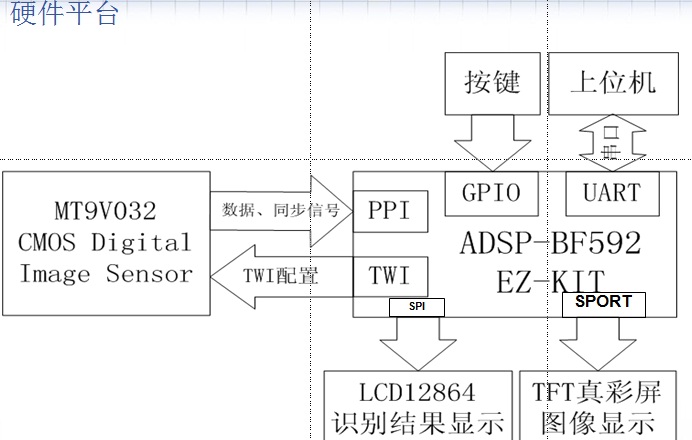

• 硬件平台：BF592 EZ-KIT
• 软件平台：Visual DSP++ 5.0 update 10
• 编程语言：全C语言

QR码—快速矩阵二维码的编码特性

上传的图片
  2012822225534.jpg [ 72.37 KB 692×440 ] (缩略时请点击查看原图)



系统规格

图像分辨率：448*448

旋转角度：0-360°

最大倾斜角度：约45°

最高版本：15

高于15需扩展内存

指令空间：

28,632 字节(speed optimization).

  (第一次优化后需29,744 字节，且无倾斜校正)

22,504 bytes for size optimization.

  (第一次优化后需23,208 字节，且无倾斜校正)

数据空间：

28,458 字节.

  (第一次优化后需28,872字节)

识别速度 (火车票) ：

24.6M 内核周期（速度优化）

54.2M 内核周期（空间优化）

  (第一次优化后需68M 内核周期，且无倾斜校正)

测试样本：

100% 识别打印QR码、高铁票、动车票、报纸QR码

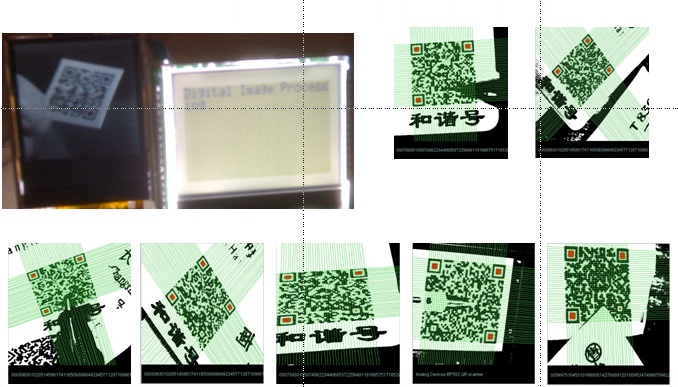

倾斜校正示意

上传的图片

  20128222322134.jpg [ 102.79 KB 678×387 ] (缩略时请点击查看原图)



高版本QR码

上传的图片

  20128222331134.jpg [ 38.63 KB 388×161 ] (缩略时请点击查看原图)





主要步骤

1.采集低分辨率的灰度图像，用于计算阈值

2.利用阈值采集高分辨率二值图像

l提前二值化是本算法的关键

l支持提前二值化的前提是PPI接口和高速运算

l阈值采用OTSU法计算。

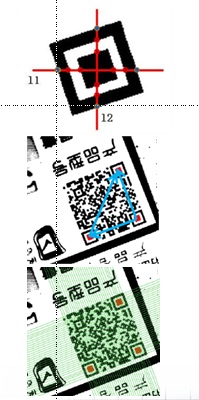

3.寻找QR码三个定位点，进行QR码定位

l黑：白：黑：白：黑= 1:1:3:1:1

l结合联通边沿搜索的方法

4.判断定位点相对位置，并建立采样网格进行采样

l利用三个向量点乘和叉乘的大小、正负关系，就可以直接确定各个定位点的角色。

l根据QR码的位置、角度建立采样网格

5.根据纠错码对采集信息纠错

6.解码并显示结果

上传的图片

  2012822235134.jpg [ 36.01 KB 199×400 ] (缩略时请点击查看原图)
