ADSP-BF518 芯片分为内部带Flash 存储和内部不带存储两大类，不带Flash 存储的BF518 芯片，其内部不含存储代码的Flash，只能将代码写入片外Flash 或通过其它模式启动。带Flash 的BF518 芯片，其芯片型号尾缀增加“F4”字样，代表内部包含4Mbit 的Flash，这个Flash 通过芯片内部的SPI 总线与其连接，可以将生成的LDR 文件写入内部Flash 并进行启动。下面以板卡上NorFlash 和片内SPIFlash 烧写文件的生成及写入方法为例来做详解。
InSPIFLASH 烧写文件只能用于BF518 芯片尾缀带“F4”的版本，该文件是写入片内4MbitSPI Flash 进行启动的，下面以BF51x_LED 工程为例，介绍生成片内SPIFlash 的生成方法。

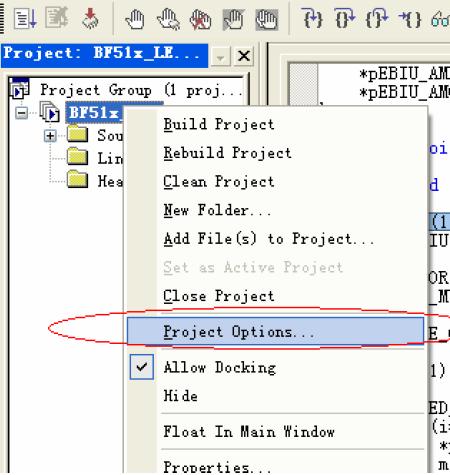

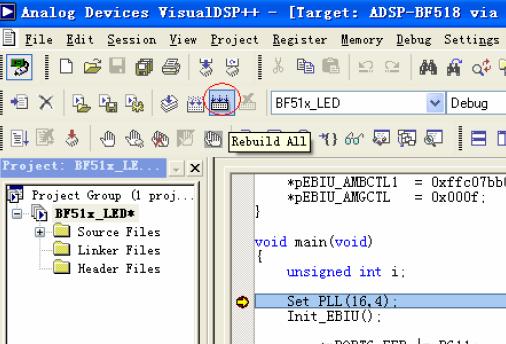

将 Visual DSP++5.0 软件连接ADSP-EDU-BF51x 开发板，通过Visual DSP++5.0 软件下“File->open->Project..”选项

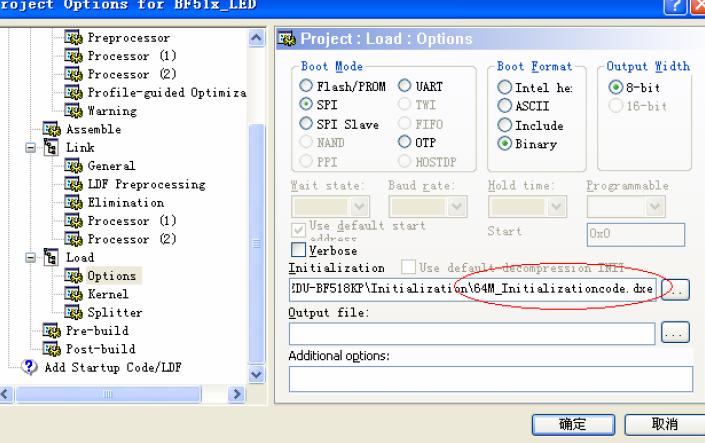

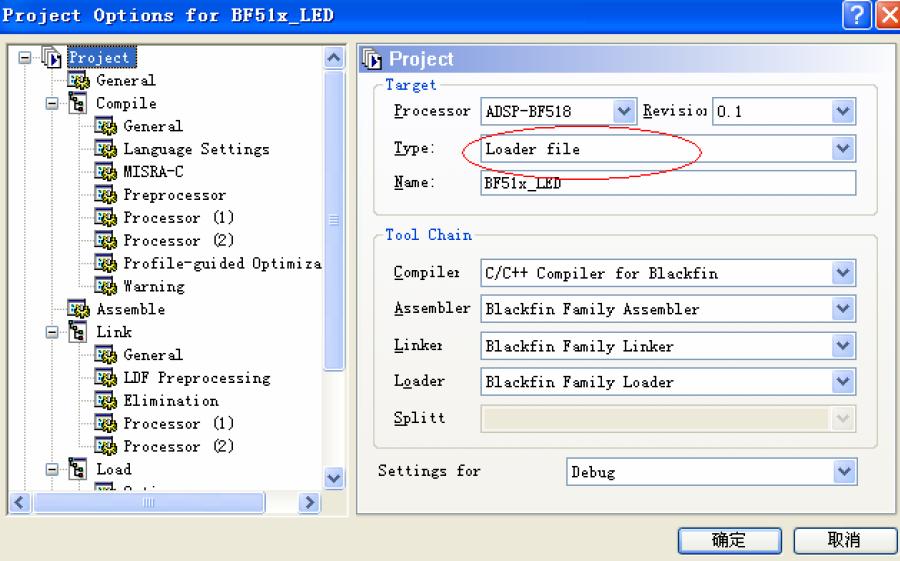

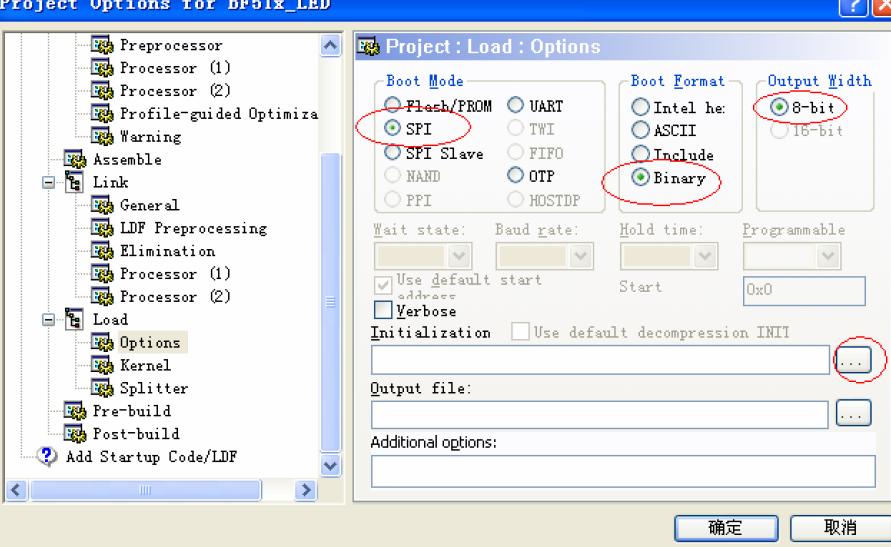

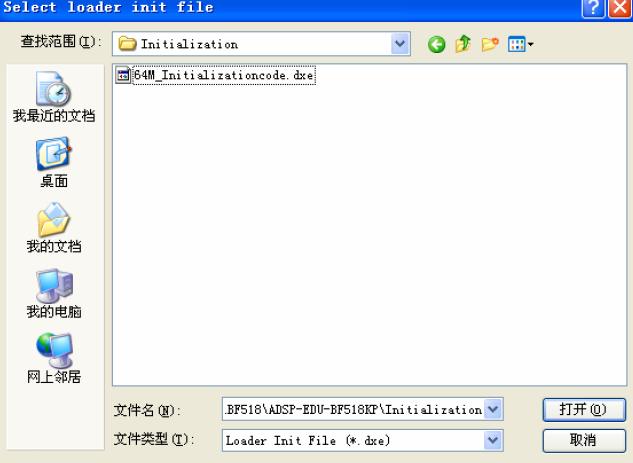

按下图为生成的 LDR 文件选择格式。最后要为生成的文件加上initialization 文件，这个文件主要是初始化板卡上的SDRAM，板卡上电后会最先执行该文件，不加载此文件板卡将不能正常运行烧写的程序。点击initialization选项后面的选择按钮。

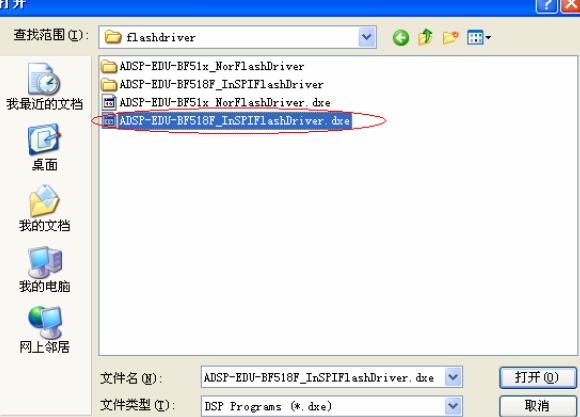

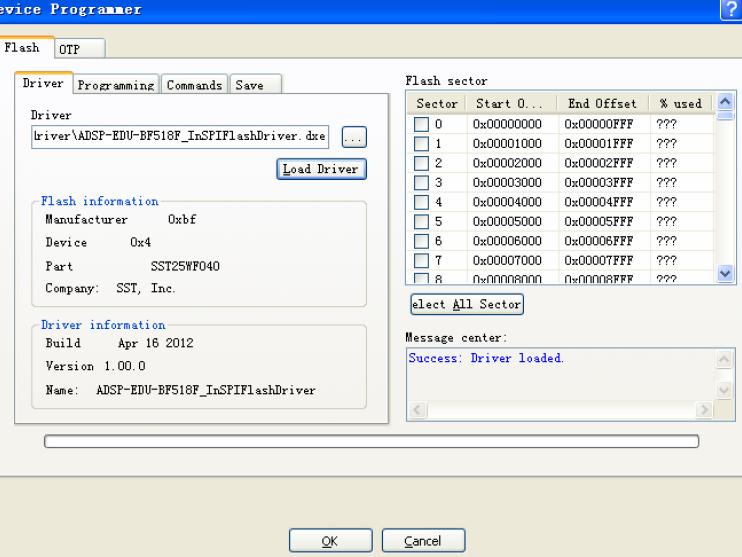

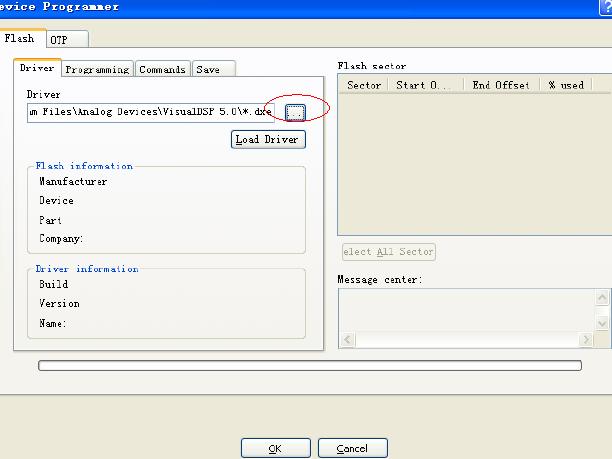

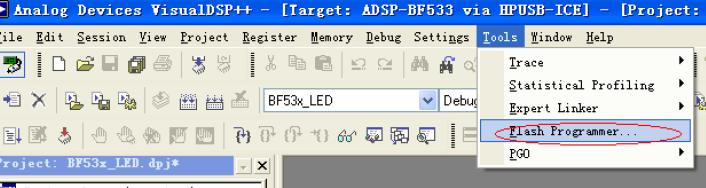

选定驱动文件后，点“Load Driver”，成功加载后，能看到右边窗口提示“Success:Dricer loaded”，然后点“Programming”页面。

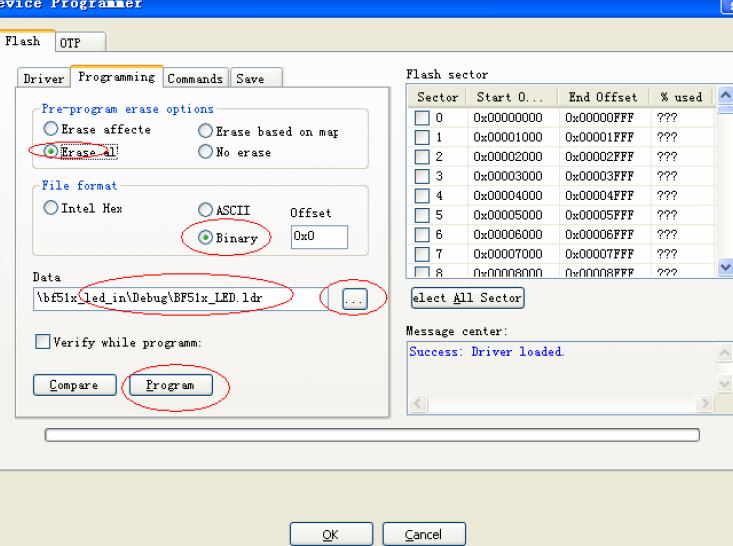

按下图选择选项，然后点data 后面的按钮，找到BF51x_LED 工程下Debug 文件夹下刚才生成的内部 SPIFlash用的的“BF51x_LED.ldr”文件，加载后，点“Program”按钮。

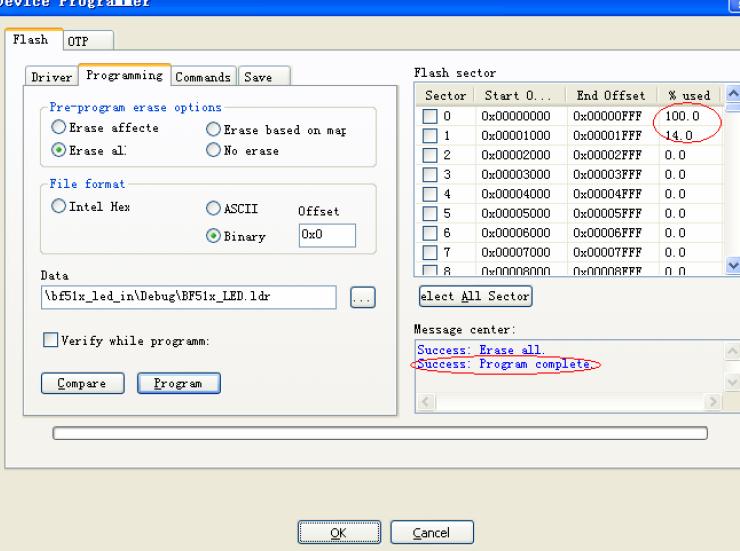

点“Program”后，软件会将FLASH 整个擦除，然后再将下载代码写入，擦除FLASH 时需耐心等待。
完后编程后，点“OK”按钮，退出编程。
关闭 Visual DSP++ 5.0 软件，为板卡断电。
将板卡上的拨码开关 SW1 拨至“1-ON，2-OFF，3-ON”，为板卡重新上电，观察LED 灯。
