本方法采用测量一个转盘的转速间接地测出货车的速度，因此转盘要与货车的转轴相连，转盘的转速与车轴的转速成一定的关系。将转盘等分为四等份，在每等份的分界线上安装一块磁钢，如图1所示。

图1 测速硬件原理

霍尔开关的VCC端接5~12V直流电源，OUT端接到SPCE061A的IOB3（外部中断2输入口），另一端接公共地。每次磁钢经过霍尔开关下方时，OUT端都会产生一个脉宽的负脉冲。

4.2.2软件设计

软件采用C语言程序，定时采用低频定时器，用2Hz时基定时，定时周期为1s（定时时长0.5s），同时要用外部中断2对OUT脉计数。使用一个标志（signal）显示计时长度（第几个0.5s）。当signal为1时，启动外部中断计数；当signal为3时，关闭外部中断，同时关闭定时中断，完成一次计数。

（1）函数流程图分析

测速度模块主要由三个子函数组成：测速主函，定时中断子函数，外部中断子函数。

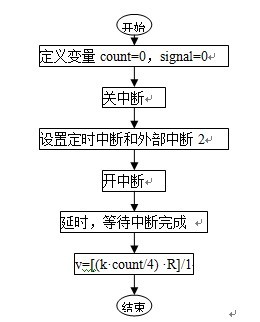

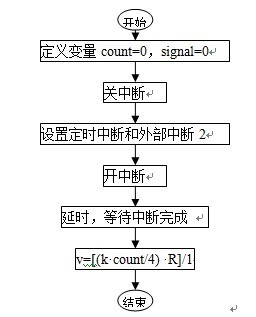

数测速函数是测速模块的主体，是主函数直接调用的子函数，流程图如图2所示。

图2 定时中断子函数流程图

为了能够及时地计下AH44E产生的每个负脉冲，必须采用外部中断计数。外部中断子函数流程图如图3所示。



图3 外部中断子函数流程图

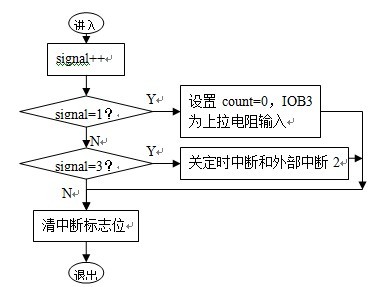

定时子程序是用于给定准确的时间，以便能够计算出精准的速度，定时使用2Hz低频时基计时。定时中断子函数流程图如图4所示。

图4定时中断子函数流程图

（2）部分程序代码

unsigned int signal=0;      //计时标志

unsigned int count=0;      //计外部脉冲数

double speed(void)

{

 unsigned int uiDelay=0xffff;

 __asm("INT OFF");      //关闭中断

 *P_INT_Ctrl=C_IRQ3_EXT2 | C_IRQ5_2Hz;   //设置中断IRQ3_EXT1、IRQ5_2Hz

 __asm("INT IRQ");      //开中断

  while(uiDelay--)

      *P_Watchdog_Clear = C_WDTCLR;       //延时等待

 uiDelay=0xffff;

 while(uiDelay--)

      *P_Watchdog_Clear = C_WDTCLR;       //延时等待

return (double)count/(signal-1)*2;        //计算速度

}



//中断服务子程序代码如下：

void IRQ5(void)

{

 if(*P_INT_Ctrl&0x0004)

 {

 signal++;

 if(signal==1){  count=0;              //signal=1时计数开始

 *P_IOB_Dir=0x00;               //设IOB3为上拉电阻输入

 *P_IOB_Attrib=0x00;

 *P_IOB_Data=0x08;

 } else if(signal==3)               //signal=3时计数结束

            (*P_INT_Ctrl)&=~(C_IRQ3_EXT2 | C_IRQ5_2Hz); //关IRQ3_EXT1、IRQ5_2Hz中断

  *P_INT_Clear=C_IRQ5_2Hz;               //清中断标志位

 }  else

 { //IRQ5_4Hz

  *P_INT_Clear=0x0008;           //清中断标志位

 }

}



void IRQ3(void)

{

if(*P_INT_Ctrl&C_IRQ3_EXT1)      //外部中断1

 { //IRQ3_Ext1

 *P_INT_Clear=C_IRQ3_EXT1; //清中断标志位

 }

 else if(*P_INT_Ctrl&C_IRQ3_EXT2)    //外部中断2

  { //IRQ3_Ext2

 count++;                                //计数加1

 *P_INT_Clear=C_IRQ3_EXT2; //清中断标志位

 }

}
