整套方案的基本原理主要是利用ADI公司最近推出800MMAC/400MHz的高速处理器的硬件开发平台的进行开发，活动功耗低至88 mW，采用小型9 mm x 9 mm 64引脚LFCSP封装，能够充分满足工业、医疗、视频、音频和通用市场的需求，本系统利用该平台的168Pin EXPORT扩展卡插槽或标准的RS－232串口进行数据的传输，如图1所示：

图1 原理图

2图片显微实现原理

图像的放大可以用插值的方法，其中一种简单的插值就是线性插值，线性插值虽然简单，却非常有效。我们在该试验中就使用了线性插值的方法。

所谓线性插值就是说：有一组离散数据{a(1),a(2),…,a(n)}，我们想要知道a(k)和a(k+1)之间的数a(m) (k<m<k+1)是多少。但因为数据是离散的，我们只知道a(k)和a(k+1)，因此我们只能对a(m)进行一个估计，这个估计的值就叫插值。一种比较合理的估计是a(k)和a(k+1)之间某点的值可能是a(k)+(a(k+1)-a(k))*m，m是[0,1]之间的一个常小数，这就叫线性插值。如图2所示：

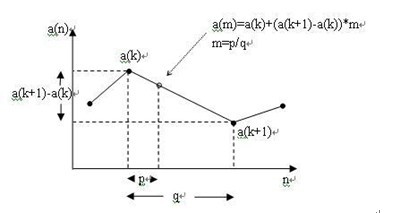

图2 线性插值图

图像的线性插值放大

图像就是一个象素矩阵，可以表示为p(i,j)。现在用p(i,j)表示原图像中的某个点，ps(i,j)表示放大后的图像的某个点，放大过程如下：

首先计算需要插值的位置

新图像的某个点ps(x,y) 的值为

ps(x,y) ＝p(m,n)

m ＝原图像高×（x÷新图像高）

n ＝原图像宽×（y÷新图像宽）

m,n 一般会是一个小数，就是原图像需要插值的位置

知道了插值位置接下来就要对原图像进行插值了，如图3所示：

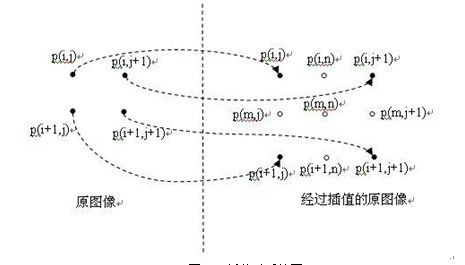

图3 插值以后的图

其中p(i,n) ，p(m,j) ，p(i+1,n) ，p(m,j+1) ，p(m,n) 就是用线性插值方法插进去的，

p(i,n) ＝p(i,j) ＋(p(i,j+1) －p(i,j)) ×(n-j)

p(m,j) ＝p(i,j) ＋(p(i+1,j) －p(i,j)) ×(m-i)

p(i+1,n) ＝p(i+1,j) ＋(p(i+1,j+1) －p(i+1,j)) ×(n-j)

p(m,j+1) ＝p(i,j+1) ＋(p(i+1,j+1) －p(i,j+1)) ×(m-i)

p(m,n) ＝p(i,n) ＋(p(i+1,n) －p(i,n)) ×(m-i)

i ＝floor(m)

j ＝floor(n)

floor是向下取整

这样放大图像的每一个点的值ps(x,y)就全有了，把他写到新图像中就完成了图像的线性插值放大。VC实现

我们用OpenCV(beta_5)库来读取图像，然后手工插值放大。程序是MFC/DOC/VIEW结构

首先接入OpenCV(beta_5)库实验源代码见程序代码。

理想放大效果如图-所示,局部放大效果图如5所示：

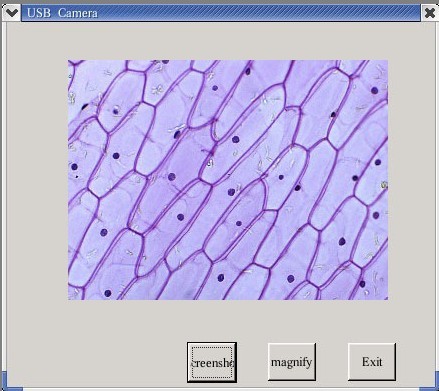

图4 理想放大图

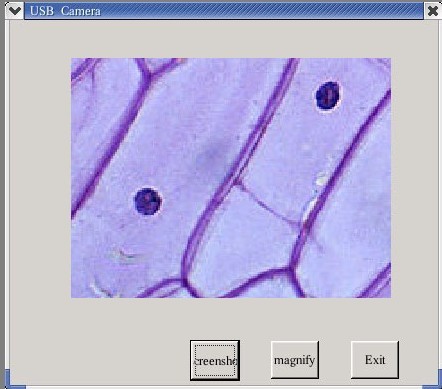

图5局部放大图

3其他模块实现原理

3.1LCD 显示模块

ADI的Blackfin ADSP-BF592开发平台中的LCD 显示屏兼容多种LCD，可采用5 寸256 色屏或8 寸16bit 真彩屏，同时预留一个24bit 接口。

3.2键盘模块

ADI的Blackfin ADSP-BF592 开发平台中的小键盘使用ATMEGA8 单片机控制2 个PS2 接口和板载17 键小键盘，两个PS2可接PC 键盘和鼠标。
