教你识别正品ADI最高性能仿真器:ADZS-HPUSB-ICE
[ 作者:OP ] [ 来源: ] [ 发布时间:2015-05-06 ]

ADI的这个ADZS-HPUSB-ICE卖得很贵,总有人担心会不会买到假的或者山寨货。作为一个用了10几年这玩意的老鸟,我就来写个文来教大家如何辨别。



最近手上拿到了几个ADZS-HPUSB-ICE,看图说话,拆开来上图为大家解析一下。(以下均为实物拍摄)

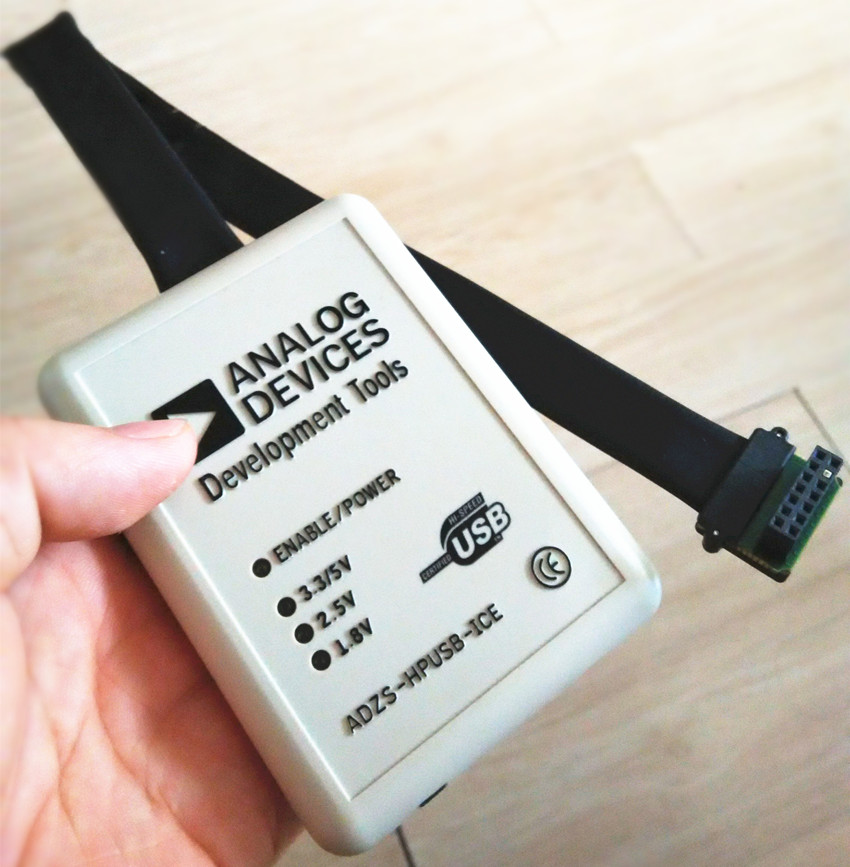

ADI最贵的DSP仿真器就长这个样子,型号印在左下方,ADZS-HPUSB-ICE,在10年前吧,还有一种型号叫ADDS-HPUSB-ICE,总有人问这俩型号有什么区别,ADDS的是不是正品,其实一句话就能说得清楚,都是正品!ADDS是含铅的,ADZS是不含铅了,现在卖的都是不含铅的ADZS。

不过话又说回来,如果您手上拿的还是ADDS得,那真是古董,起码有个7,8年历史了。

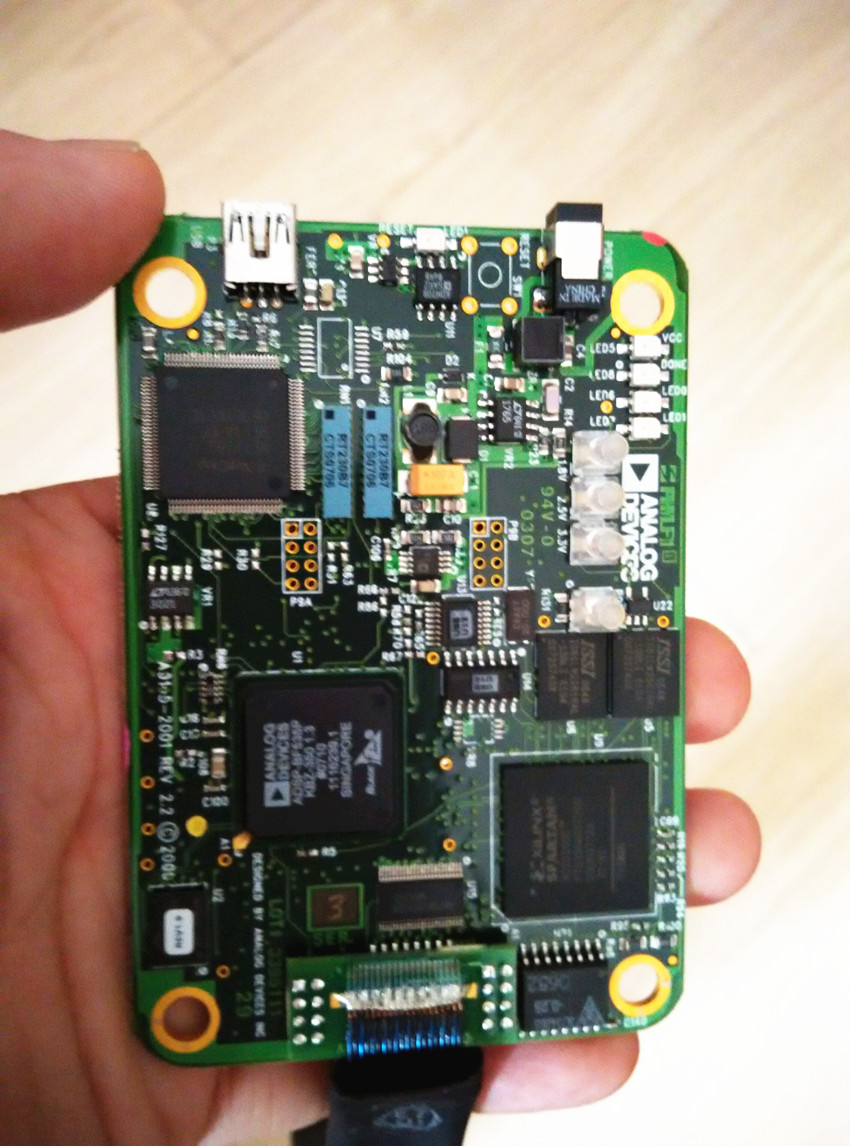

拆开里面来看看,接口有2个,USB T型口和口径非常小的一个5V-2A电源接口。USB配件很常见,但是这个5V-2A的超小口径接口就很稀有了,现在我们的做法都是直接改掉它的电路,废掉这个头疼的接口,让USB直接供电。

大芯片可以看到有3个,1个是USB控制器,2个CPU,再加上一堆器件就组成了这么一个PCB板。板子是10层板设计,很是奢侈。

最下方的这个接口接着JTAG线缆,这是一根SAMTEC公司的高速屏蔽线缆,与板子是直接焊上去的,个人觉得这种设计有些不靠谱,用久了这个焊接的线容易接触不良或者干脆断掉,早期的ADZS-HPUSB-ICE就会好些,是直接封装到一个子卡上,然后用螺丝拧上去,感觉牢靠很多。

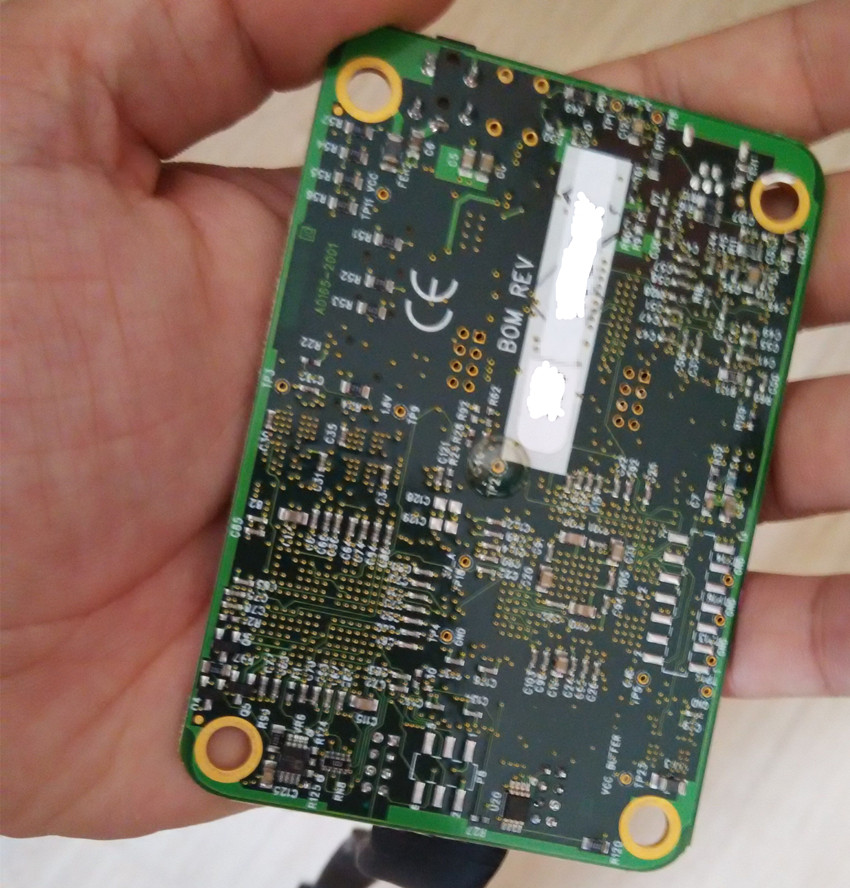

反面几乎没有器件,就是阻容,以及ADI内部给贴的编号。PCB做得还是非常精细的。

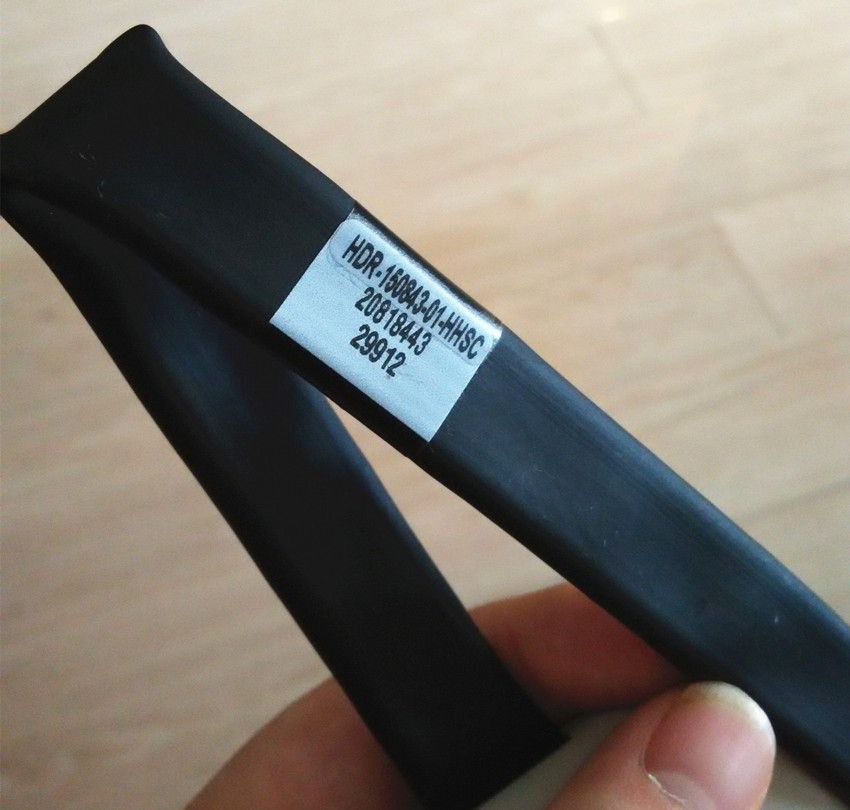

这个就是传说中的SAMTEC公司超贵防屏蔽线缆了,上面贴了一个SMATEC公司的产品PART NUMBER,非常好辨认。

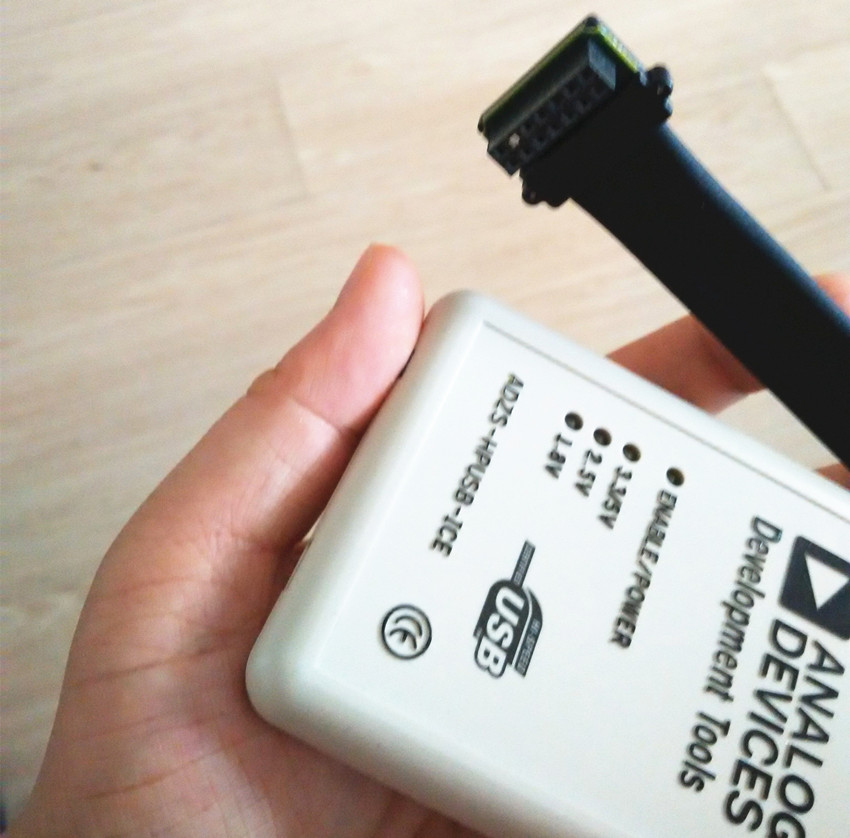

JTAG头采用的是14pin的接口,同样也是SAMTEC公司特别为ADI公司定制的,其中有一个针被堵了起来,这个是防反插用的。这也很好的解释了为什么我们看到的所有ADI DSP的板子,都会JTAG断一根针,这是标准设计,是和这根堵得孔对应的。JTAG翻过来,上面就又印着SAMTEC公司的LOGO了。

ADZS-HPUSB-ICE仿真器拆开来看就是这样,综合几点,仿真器外壳,PCB板上ADI公司的LOGO,10层板设计,JTAG线缆的PART NUMBER,JTAG头的SAMTEC公司LOGO,这几个综合在一起,你就可以判断你的ICE是不是原厂的啦。

当然,最最重要的一点,ICE插上你的PC装完驱动,你的设备管理器里一定要显示的是ADZS-HPUSB-ICE!

我们提供ADZS-HPUSB-ICE的现货供应,如有需要可见:

http://item.taobao.com/item.htm?spm=0.0.0.0.9U4oAu&id=45181367272
http://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.LFkKqi&id=44631339566
