OpenADSP开源社区推出基于BF533（ADSP-EDU-BF533）的ADC扩展子卡ADS125子卡。

产品描述

ADSP-ADC子卡是OpenADSP开源社区最新推出的基于BF53X的ADC数据采集卡。

ADC子卡板采用了24Bit ADC 采集芯片ADS1256，该芯片最高精度可达23Bit，数据输出率可以到30kSPS，AIN0～AIN7 8 个采集通道，可配置为差分采集和单端采集模式。

ADC子卡链接：http://item.taobao.com/item.htm?spm=a1z10.5.w4002-2134335524.26.u6b4JR&id=22396471960

BF53X开发板链接：

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-2134335524.11.XbYGcK&id=9026190872

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-2134335524.14.kVF2YR&id=10663122452

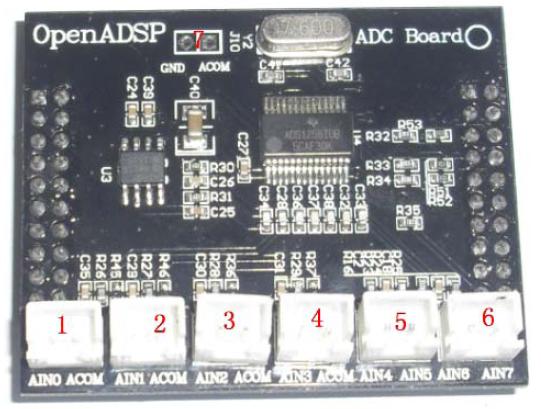

标号1-6 为ADC 电压信号输入接口，7 为ACOM 接地跳线，默认不焊接，通常无需链接到地。
接口1： AIN0 与ACOM 接口。
接口2： AIN1 与ACOM 接口。
接口3： AIN2 与ACOM 接口。
接口4： AIN3 与ACOM 接口。
接口5： AIN4 与AIN5 接口。
接口6： AIN6 与AIN7 接口。

接口说明

代码实现的功能

代码实现了通过ADC BOARD 板采集接口1 AIN0 和ACOM 采集电压信号。代码中给出了采集接口1～6 单端和差分采集信号的函数。主函数中仅保留了采集接口1 的采集函数，可根据需要自行调用其它函数。ADC 在采集数据时，当配置完寄存器后，读取的数据会有一定的延迟性，需多读取几次后，方能获得配置值之后的数据。若同时采集AIN0～AIN7 的数据，由于代码在不断配置更新寄存器，获取的数据值可能为你前一次配置寄存器生效的值。

硬件上ADC 参考电压为2.5V，在宏定义值时，定义的为250，这是为了防止电压运算时，运算数据溢出，在运算完成后，计算的结果乘以10，得出最终的mV 电压值，以弥补参考电压设定的值。

配件清单

ADSP-ADC子卡板

• 资料光盘：
  板卡源代码包
  说明文档（实验指导书）
  原理图（PDF 格式）
  Datasheet（板卡使用器件的数据手册）
• 基础配件：
  资料光盘
  保修卡
