产品描述
ADSP-BF518F-CORE是OpenADSP开源社区最新推出的BF518F核心板！以最小系统核心板作为基础，将BF518F处理器的功能管脚全部引出，并搭配详细的设计文档、原理图、基础代码源码、Flash烧写说明等资料，方便客户在第一时间迅速的超低成本评估这颗最通用的Blackfin处理器。板卡上增加的板载下载器接口更解决了依赖仿真器进行程序烧写的问题，让这个核心板产品开发的成本更低，使用更便捷！

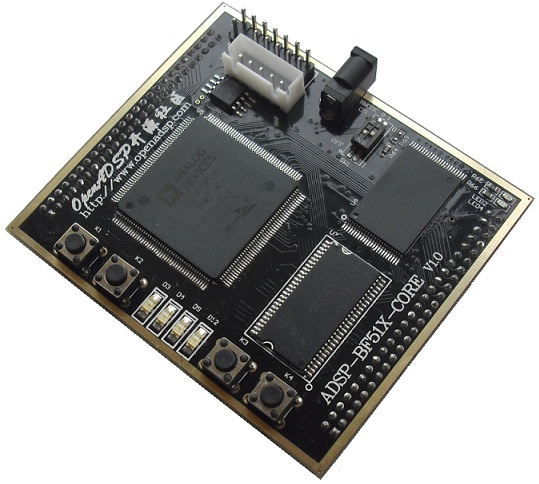

产品图片

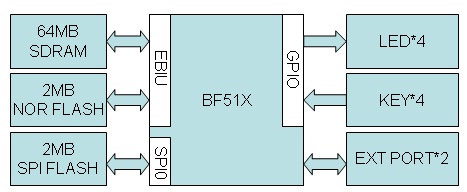

系统框图
产品视频
更新中...
可选专用仿真器
Blackfin专用仿真器：AD-HP510ICE-FULL
http://item.taobao.com/item.htm?id=8842330668
Blackfin、SHARC专用仿真器：AD-HP530ICE
http://item.taobao.com/item.htm?id=14016424869
ADSP全系列高速仿真器：AD-HP560ICE-M
http://item.taobao.com/item.htm?id=8841765354
BF531/BF532/BF533专用仿真器：AD-HP520ICE-BF53X
http://item.taobao.com/item.htm?id=12784309309
可选专用烧写器
AD-EZICE：核心板烧写器！
参数说明
- 处理器: BF518F
- SDRAM: 64MB
- Nor Flash: 2MB
- SPI Flash: 2MB
- 4个按键
- 4个LED灯
- 2排扩展接口
- 72.2mm*62.7mm
- 板载AD-EZICE烧写接口
- ADI DSP标准JTAG接口
软件配置
- InterfaceCode（初级学习代码11个）
- bf51x_ebiu（学习DSP的EBIU接口的使用）
- bf51x_gpio_in（学习DSP的GPIO接口的使用）
- bf51x_gpio_interrupt（学习DSP的中断功能使用）
- bf51x_gpio_out（学习DSP的GPIO接口输入功能的使用）
- bf51x_ldf（学习DSP的内存资源分配LDF文件的使用）
- bf51x_pll（学习DSP内核与系统时钟的配置）
- bf51x_ppi（学习DSP视频接口）
- bf51x_spi（学习DSP的SPI接口）
- bf51x_sport（学习DSP的Sport接口）
- bf51x_timer_interrupt（学习DSP的定时器及中断的使用）
- bf51x_uart（学习DSP串口的使用）
- Driver（板载驱动）
- SDRAM驱动
- Nor Flash驱动
- SPI Flash驱动
- LED驱动
- 按键驱动
资料光盘
- ADSP-BF51x_CODE（板卡源代码包)
- ADSP-BF51X-CORE说明文档（实验指导书）
- ADSP-BF51X-CORE开发板原理图（PDF版）
- Datasheet（板卡使用器件的数据手册）
- Initialization（下载代码时使用的文件）
- 常用技术文档（LDF，Cache,代码加载，硬件注意事项的官方中文文档）
- xml文件（应用本板卡必须使用的初始化文件）

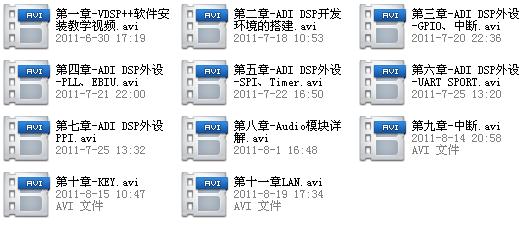

手把手教您使用ADI DSP系列教学视频-持续更新中,目前已更新30多集！
全国ADI DSP开发板技术支持最全面
QQ群：90643884
邮件技术支持：sale@openadsp.com
论坛技术支持：www.openadsp.com/bbs
电话技术支持：010-6070185690643884
全国ADI DSP开发板配件最全
|
序号 |
物品名称 |
数量 |
单位 |
备注 |
|
1 |
ADSP-BF51X-CORE |
1 |
块 |
BF518F核心板 |
|
2 |
资料光盘 |
1 |
张 |
|
|
3 |
电源 |
1 |
个 |
5V-1A |
|
4 |
底板接插件 |
2 |
根 |
|
|
5 |
产品保修卡 |
1 |
张 |
|
|
6 |
产品装箱单 |
1 |
张 |
|
全国ADI DSP开发板资料最全---ADI DSP资料库全部免费提供！
- ADI DSP专用软件开发环境：Visual DSP++5.0、Visual DSP++4.5、Visual DSP++4.0、Visual DSP++3.5正版软件安装包
- ADI DSP专用软件开发环境升级包：最新的Visual DSP++5.0 update8软件升级包
- ADI DSP专用软件开发环境注册码

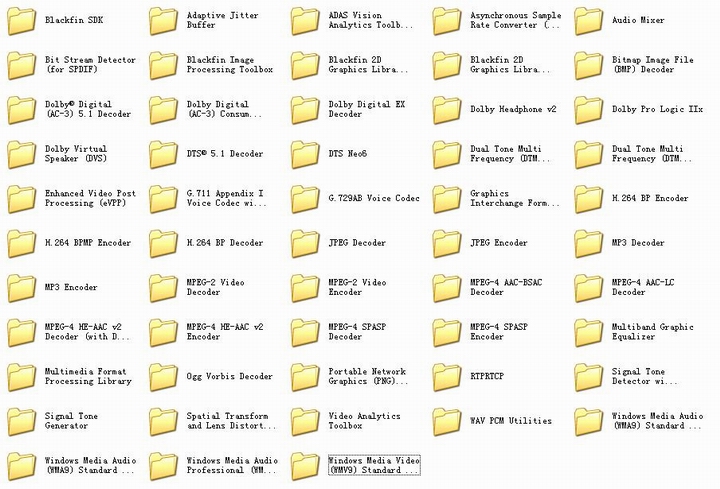

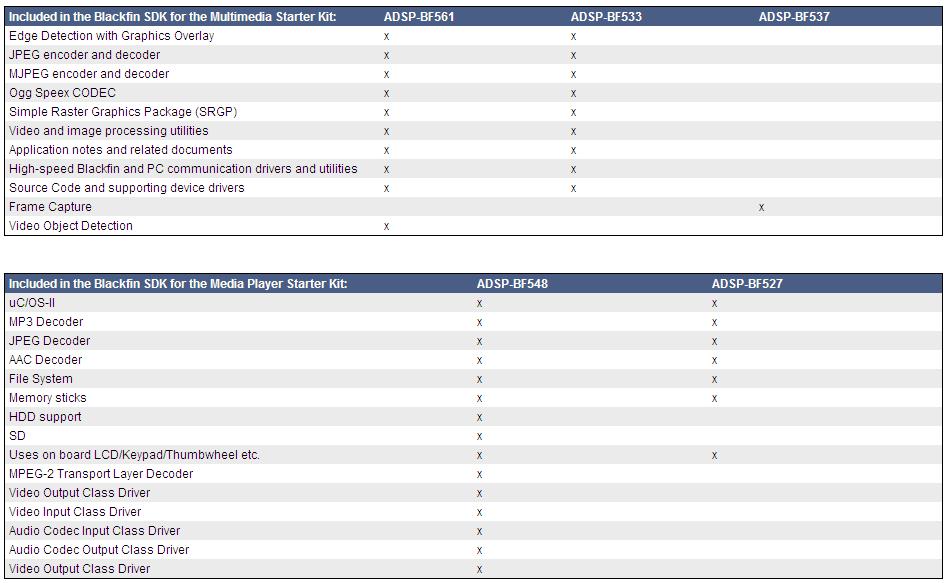

- Blackfin SDK
